CTR-KV-C0234 - гидростанция для стенда кантовки слябов ККЦ-2

Гидравлическая насосная станция CTR-KV-C0234 предназначена для привода стенда кантовки слябов ККЦ-2. Она приводит в движение две группы парных гидроцилиндров, последовательность работы которых задается циклограммой технологического процесса. Управление гидроприводом выполняется собственной системой автоматизированного управления с местным и дистанционным пультами.

Гидропривод стенда кантовки слябов

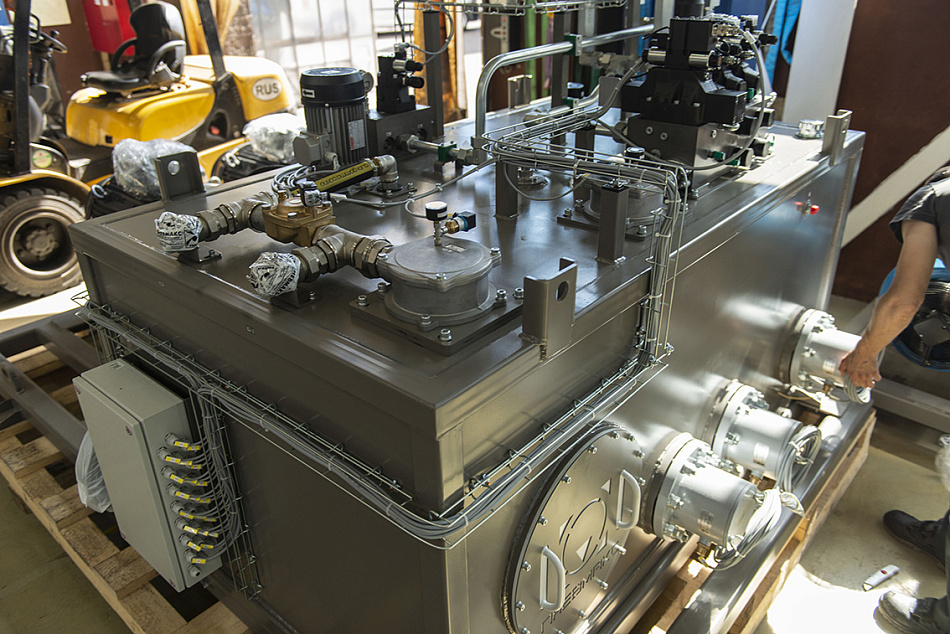

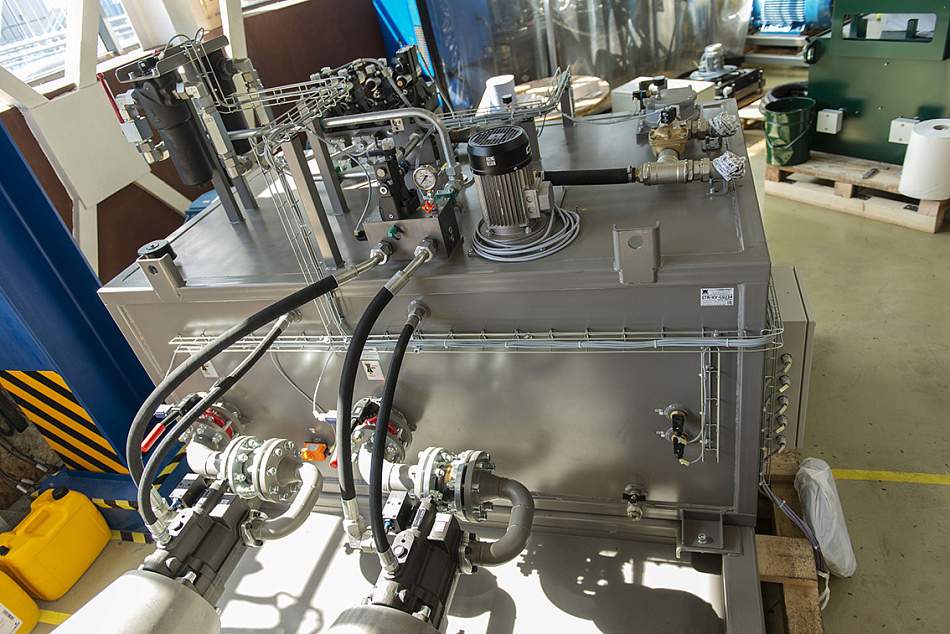

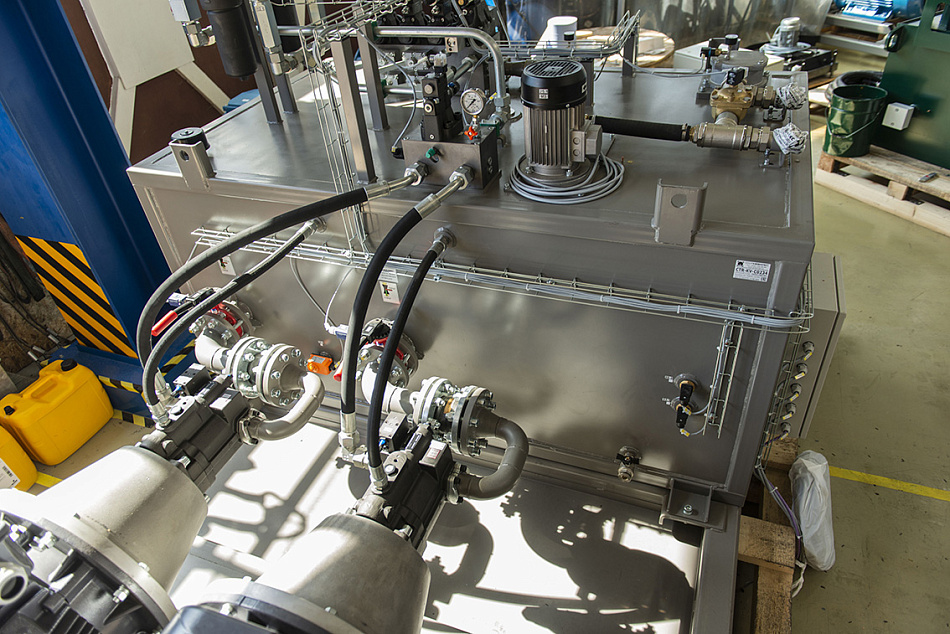

Силовой контур станции построен на двух насос-моторных группах — основной и резервной. Гидробак объемом 2000 л и обе силовые установки размещены на общей раме; отдельно предусмотрен контур фильтрации и кондиционирования рабочей жидкости.

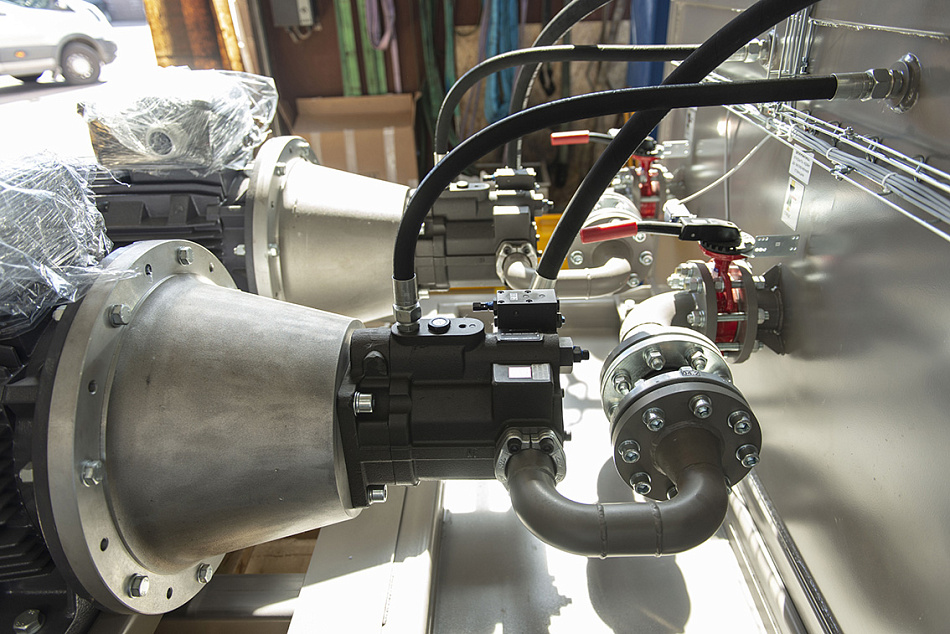

В станции применены насосы с регулируемой подачей. Их производительность автоматически изменяется в зависимости от потребности гидросистемы на конкретной фазе циклограммы: максимальный расход используется только при соответствующей нагрузке исполнительных механизмов. Такой принцип регулирования уменьшает избыточную подачу рабочей жидкости и связанные с ней потери мощности.

Управление работой гидроцилиндров

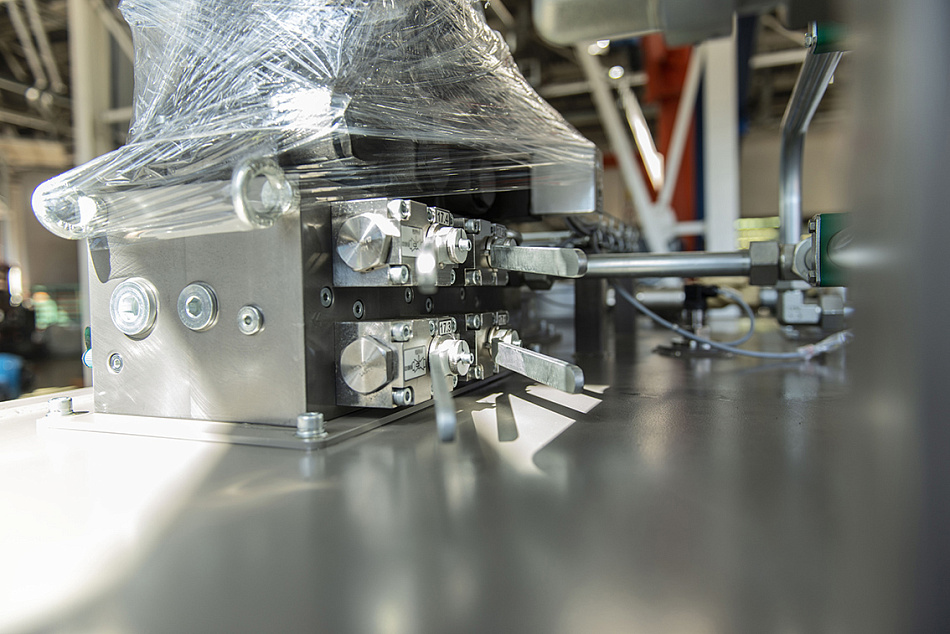

Система автоматизированного управления координирует работу двух групп парных гидроцилиндров стенда в соответствии с заданной последовательностью операций. Для эксплуатации оборудования предусмотрены местный и дистанционный пульты управления, что позволяет управлять гидростанцией как непосредственно на участке, так и с удаленного рабочего места.

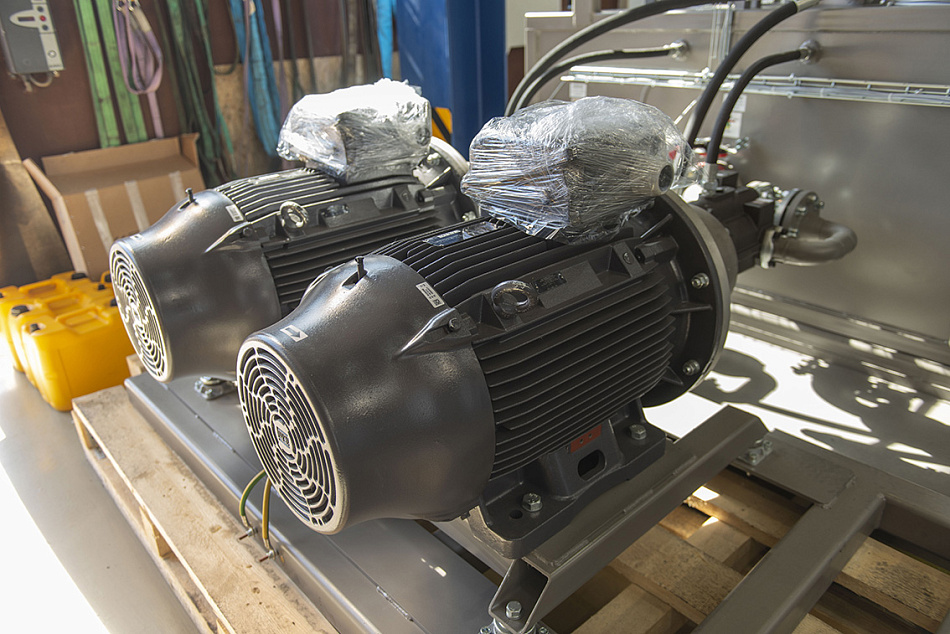

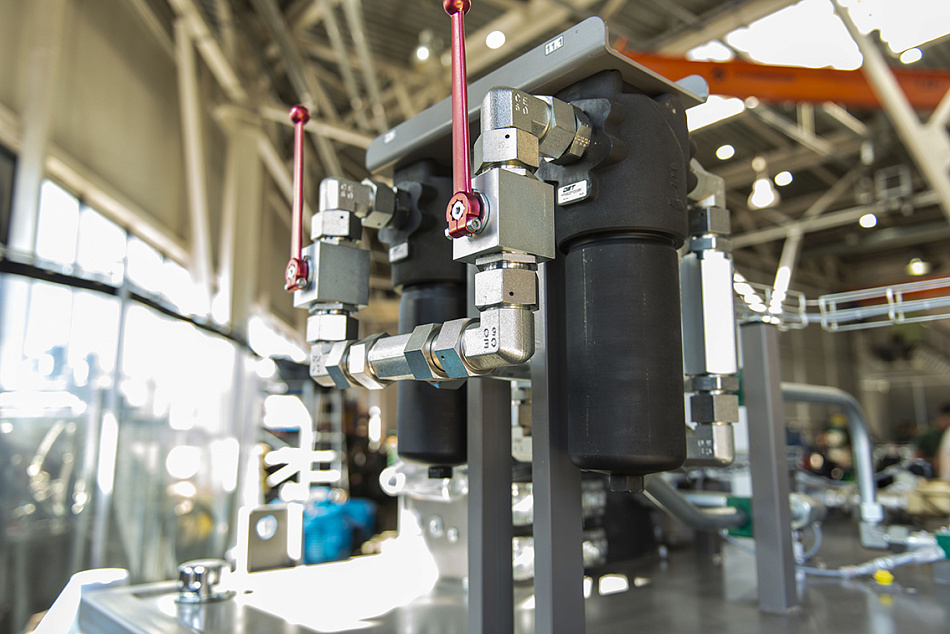

Номинальная подача силового контура составляет 145 л/мин, максимальное давление в системе — 190 бар, мощность электродвигателя — 90 кВт. Для поддержания состояния рабочей жидкости используется отдельный контур фильтрации и кондиционирования с воздушным охлаждением и тонкостью фильтрации 10 мкм.
