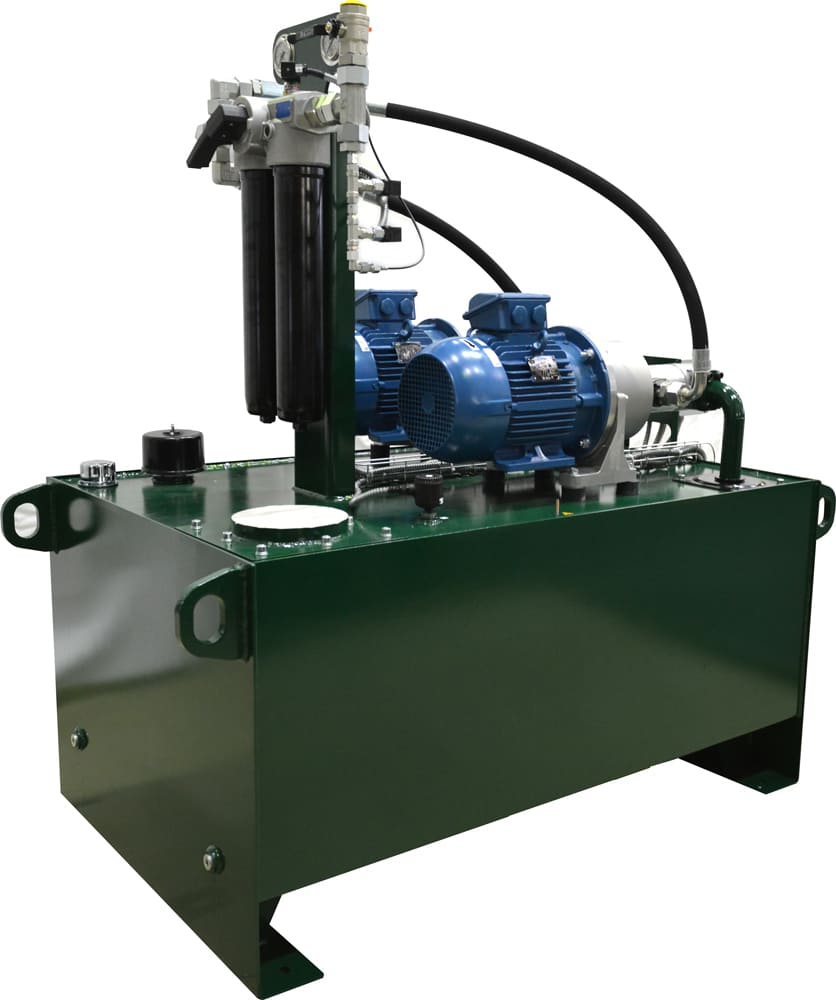

Гидростанция CTR-KV-B0797 для жидкой смазки ножниц и трайб-аппарата сортового стана

CTR-KV-B0797 обеспечивает жидкую смазку ножниц и трайб-аппарата сортового стана на заводе «Антильяна де Асеро им. Хосе Марти» в Республике Куба. Масло подаётся к трущимся узлам оборудования, после чего самотёком возвращается в гидробак через фильтр грубой очистки.

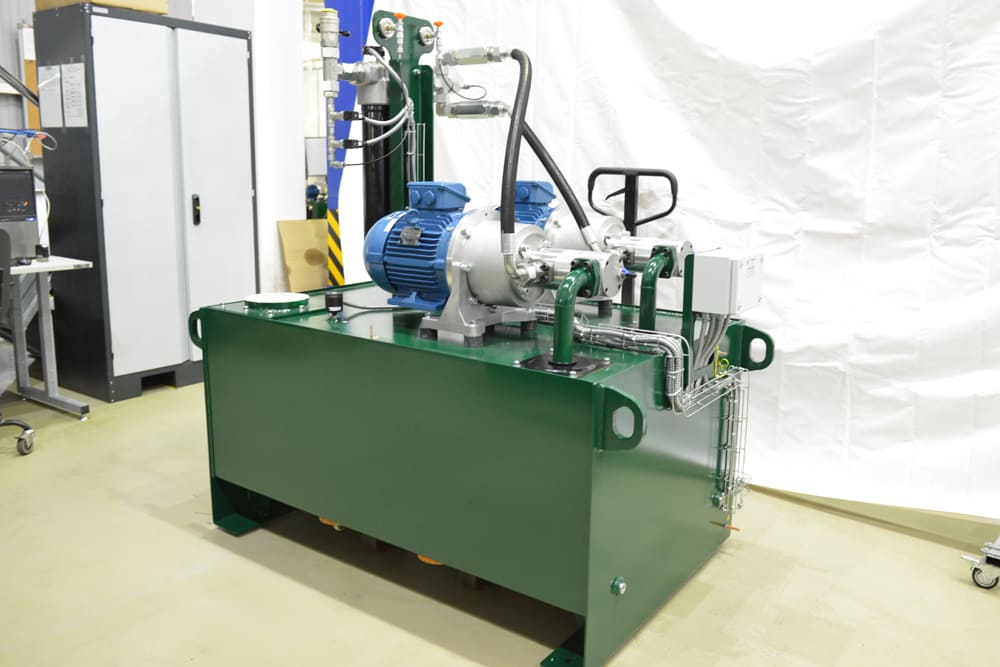

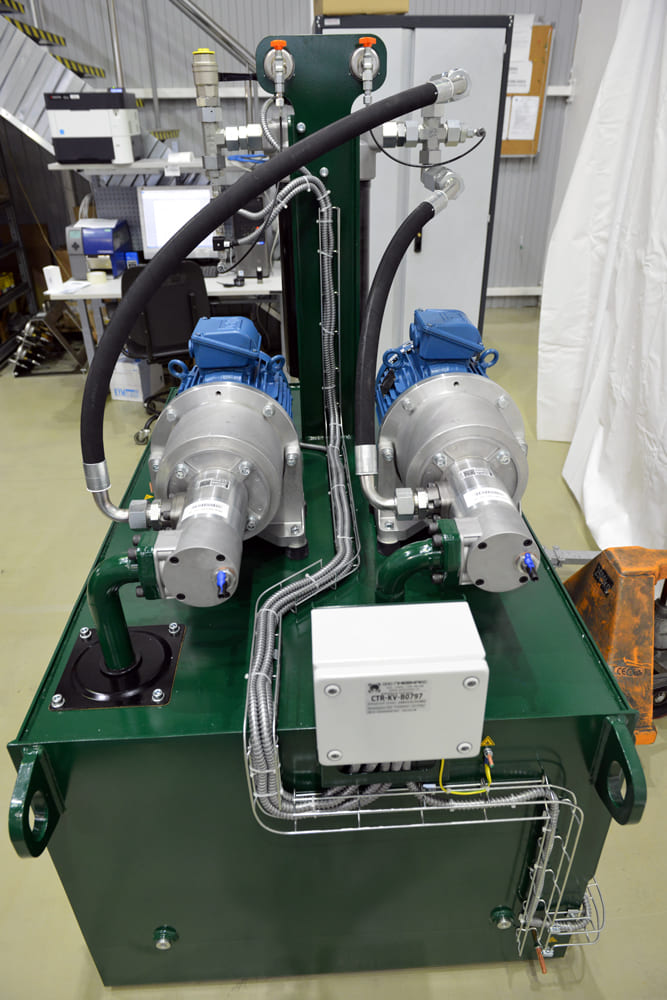

Система работает по замкнутой циркуляционной схеме и оснащена двумя одинаковыми мотор-насосными группами. Один агрегат является рабочим, второй используется как резервный.

Система жидкой смазки ножниц и трайб-аппарата сортового стана

Подачу масла обеспечивают нерегулируемые винтовые насосы производительностью по 72 л/мин. Номинальное давление каждой насосной группы составляет 6 бар, мощность приводного электродвигателя — 5,5 кВт.

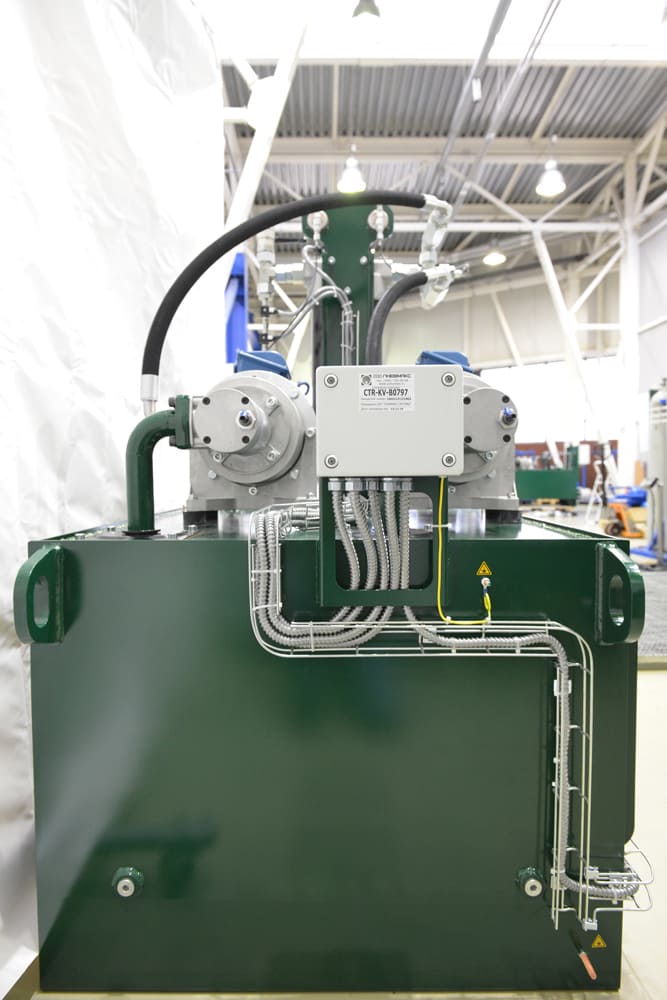

На выходе гидростанции установлены два реле давления, контролирующие наличие давления в линиях подачи масла к оборудованию. Система также отслеживает максимальную температуру рабочей жидкости, опасный и аварийный уровни масла в баке и состояние фильтрующих элементов.

Циркуляция и фильтрация смазочного масла

В напорных линиях установлены фильтры с тонкостью фильтрации 90 мкм. После прохождения точек смазки масло возвращается в бак самотёком через фильтр грубой очистки 200 мкм.

Объём гидробака составляет 630 л. В качестве рабочей жидкости используется минеральное масло ISO VG 32–46. Отдельный контур охлаждения не предусмотрен: по результатам теплового расчёта для заданного режима работы дополнительный отвод тепла не требуется.

Исполнение гидростанции для сети 460 В, 60 Гц

Электрооборудование CTR-KV-B0797 адаптировано к параметрам электросети предприятия на Кубе. Приводные электродвигатели рассчитаны на напряжение 460 В и частоту 60 Гц.

Основные технические характеристики CTR-KV-B0797
