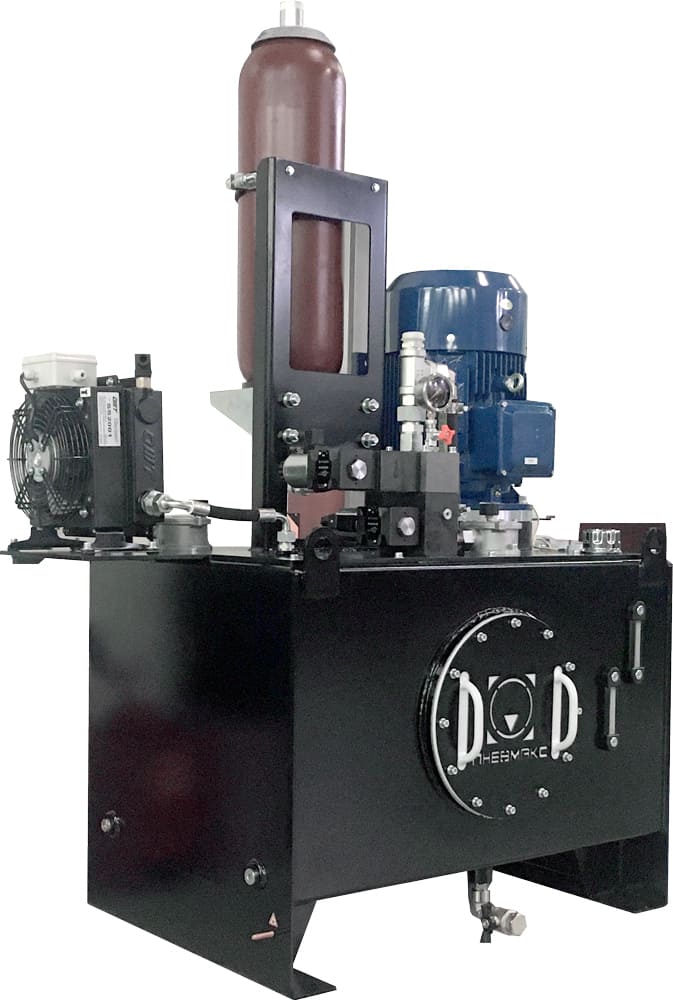

Гидростанция CTR-KV-B1015 для линии автоматической продольно-поперечной резки металла ЛА230

Гидростанция CTR-KV-B1015 работает в составе автоматической линии продольно-поперечной резки металла ЛА230 и служит централизованным источником гидравлической энергии для её механизмов. Блоки управления исполнительными гидродвигателями размещены непосредственно на оборудовании линии, а сама станция поддерживает требуемое давление в напорной магистрали.

В гидросистеме установлен баллонный гидроаккумулятор объёмом 20 л. Его зарядка рабочей жидкостью выполняется автоматически по сигналу реле давления, установленного заказчиком в составе системы управления линии. В комплект поставки также входит устройство для зарядки гидроаккумулятора азотом.

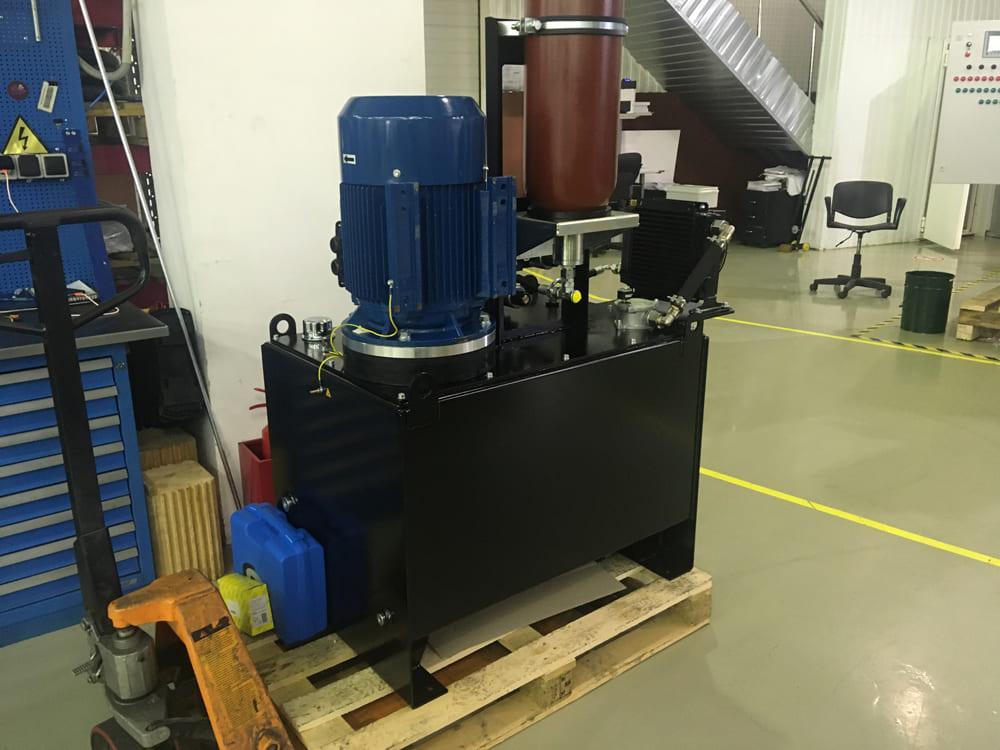

Гидростанция для линии продольно-поперечной резки металла

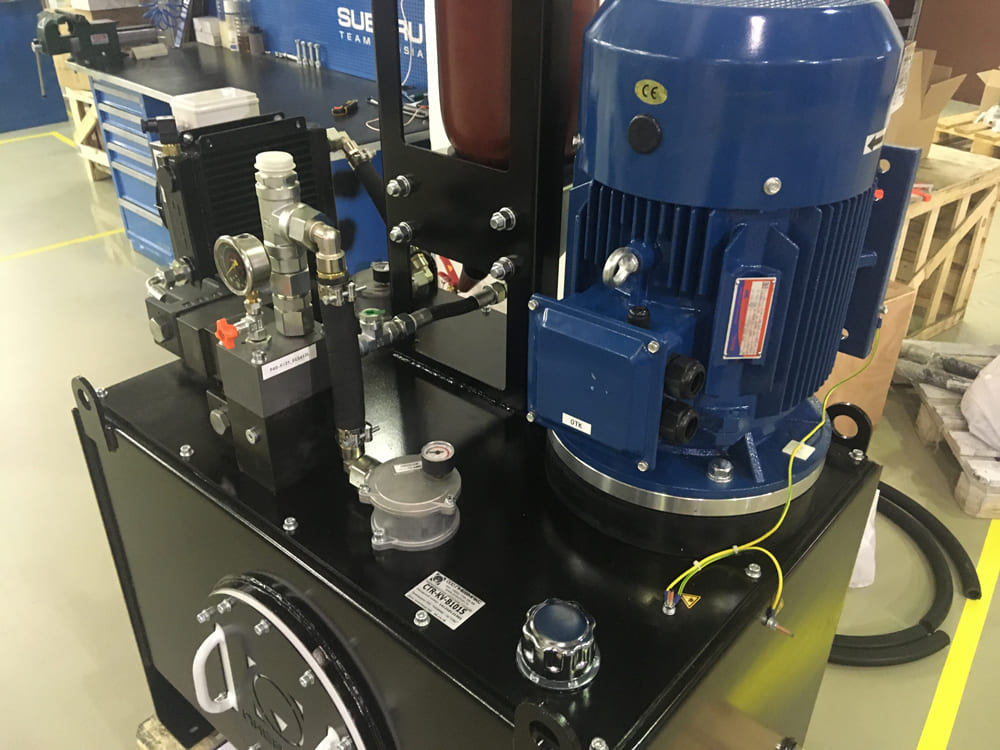

Основной силовой агрегат построен на сдвоенном нерегулируемом шестерённом насосе с электродвигателем мощностью 15 кВт. Насос формирует два потока рабочей жидкости с расходами 40 и 34 л/мин, что соответствует требованиям отдельных контуров линии.

Номинальное давление в системе составляет 170 + 6 бар. Гидробак объёмом 250 л рассчитан на работу с минеральным гидравлическим маслом классов вязкости ISO VG 32–46.

Охлаждение и фильтрация рабочей жидкости

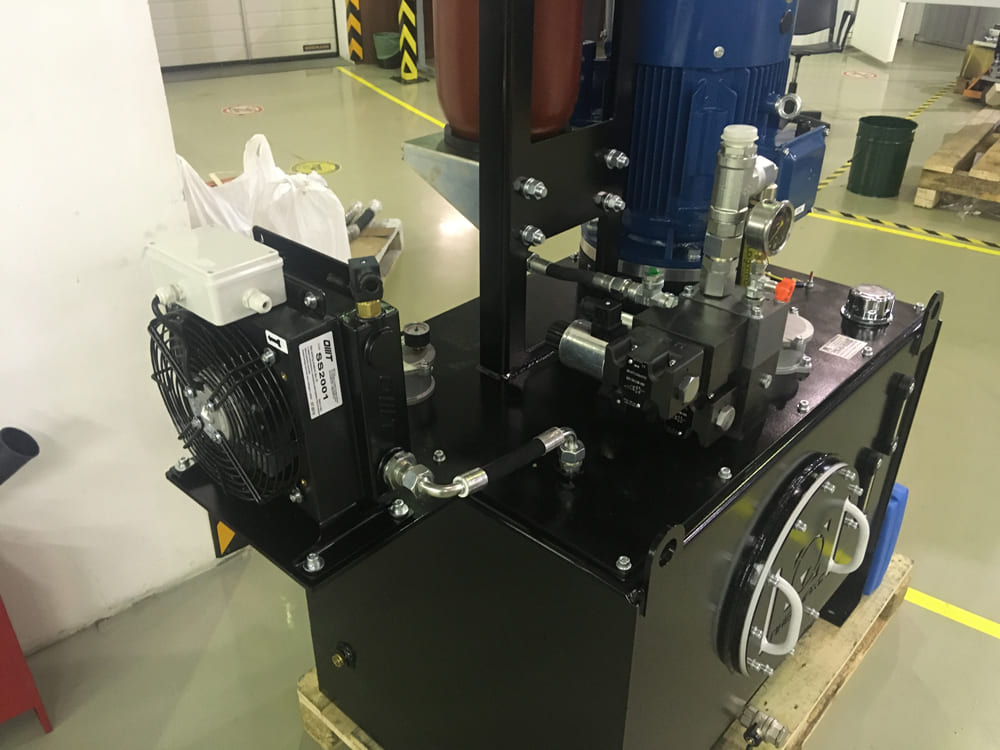

Очистка масла выполняется сливными фильтрами с тонкостью фильтрации 25 мкм. Для отвода тепла предусмотрен отдельный контур кондиционирования с шестерённым насосом и воздушно-масляным теплообменником, который работает независимо от основного силового агрегата и обеспечивает циркуляцию и охлаждение рабочей жидкости.

Система контроля отслеживает давление, максимальную температуру рабочей жидкости, опасный и аварийный уровни масла в баке, а также состояние фильтрующих элементов.

Интеграция гидростанции в систему управления линии ЛА230

Отдельная система управления на CTR-KV-B1015 не предусмотрена. Команды на запуск и работу гидростанции поступают от общей системы автоматизации линии продольно-поперечной резки, которая также управляет логикой зарядки гидроаккумулятора и взаимодействием гидравлического оборудования с механизмами линии.

Основные технические характеристики CTR-KV-B1015
