Гидростанция CTR-KV-С0111 для кантователя рулонов КР-Г-2500

В рамках модернизации кантователя рулонов КР-Г-2500 ПНЕВМАКС разработала гидростанцию CTR-KV-С0111 и систему управления гидроприводом.

Оборудование предназначено для кантования рулонов листового металла массой до 25 т. Основной задачей проекта было сократить продолжительность операции без потери управляемости при перемещении тяжелой нагрузки.

После модернизации время кантования рулона массой 25 т уменьшилось со 180 до 30 секунд.

Ускорение цикла кантования рулона

Перемещение рулона выполняется гидроцилиндрами кантователя. Алгоритм их работы разделен на участки разгона, основного хода и торможения.

Изменение скорости осуществляется с помощью дополнительного гидрораспределителя с дроссельными регуляторами. В начале и конце хода скорость гидроцилиндров снижается, а на основном участке механизмы перемещаются быстрее.

Такая схема позволила сократить продолжительность полного цикла кантования до 30 секунд и сохранить контролируемое движение рулона на всех этапах операции.

Плавное перемещение и удержание нагрузки

На гидроцилиндрах установлены тормозные клапаны, регулирующие движение исполнительных механизмов при подъеме и опускании рулона.

На выходах гидроцилиндров предусмотрены специальные защитные клапаны. При повреждении рукавов высокого давления они предотвращают неконтролируемое движение исполнительных механизмов и падение нагрузки.

Положение рулона контролируется инклинометрами. Сигналы датчиков углового положения поступают в систему управления и используются при выполнении цикла кантования.

Основной и резервный силовые агрегаты

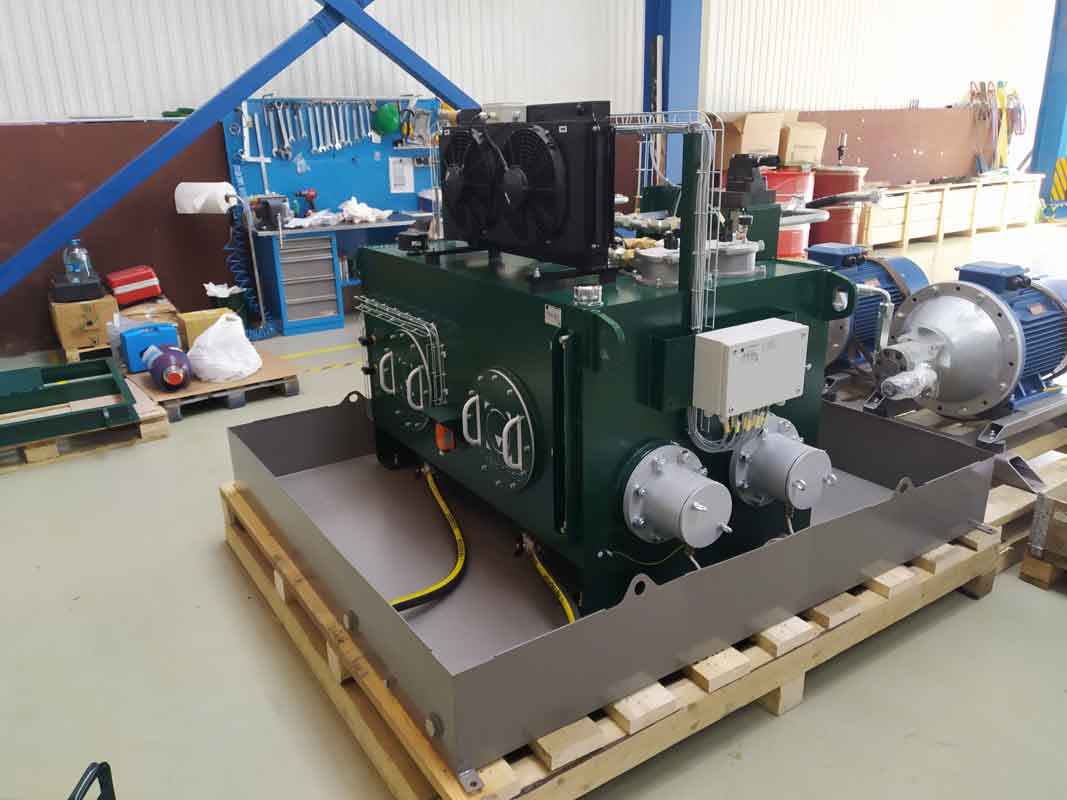

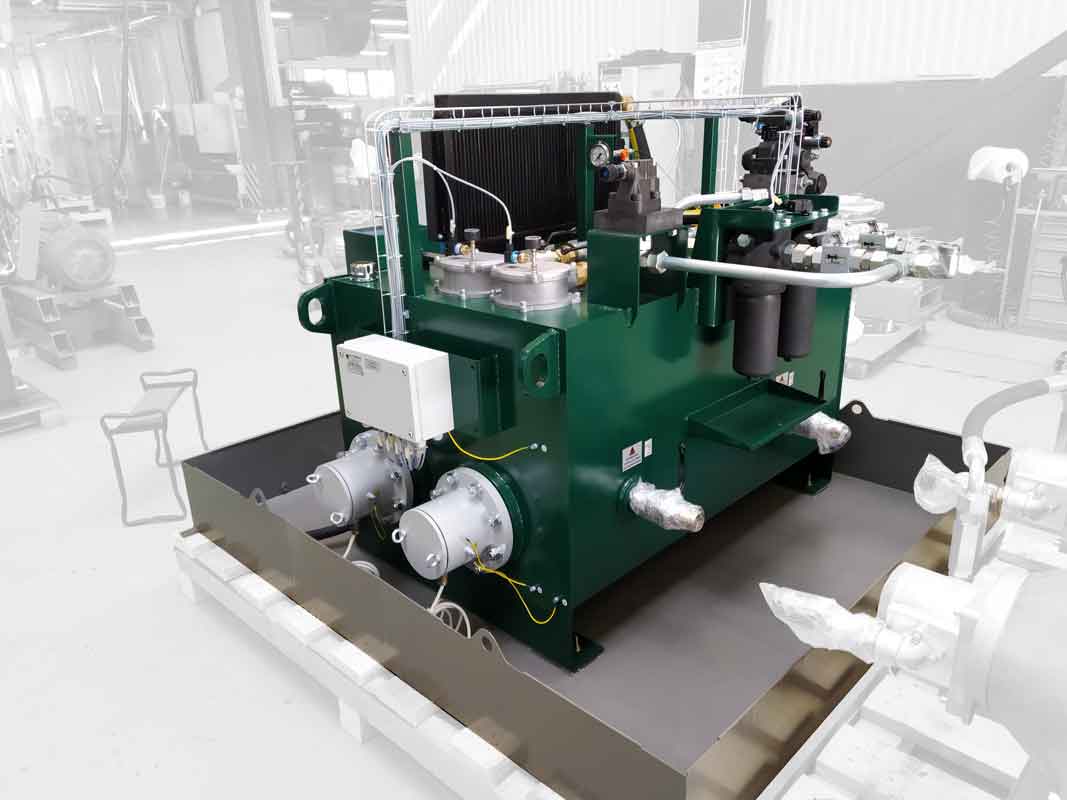

Гидростанция оснащена двумя мотор-насосными группами — основной и резервной. Каждая группа включает нерегулируемый шестеренный насос и электродвигатель.

Номинальный расход станции указан как 125 × 2 л/мин, номинальная потребляемая мощность — 55 × 2 кВт.

Резервирование силового агрегата поддерживает готовность кантователя к работе при выводе одной мотор-насосной группы из эксплуатации.

Гидростанция рассчитана на непродолжительный режим работы — периодически в течение смены. Частота включений зависит от загрузки производственной линии и количества операций кантования.

Управление кантователем и контроль положения рулона

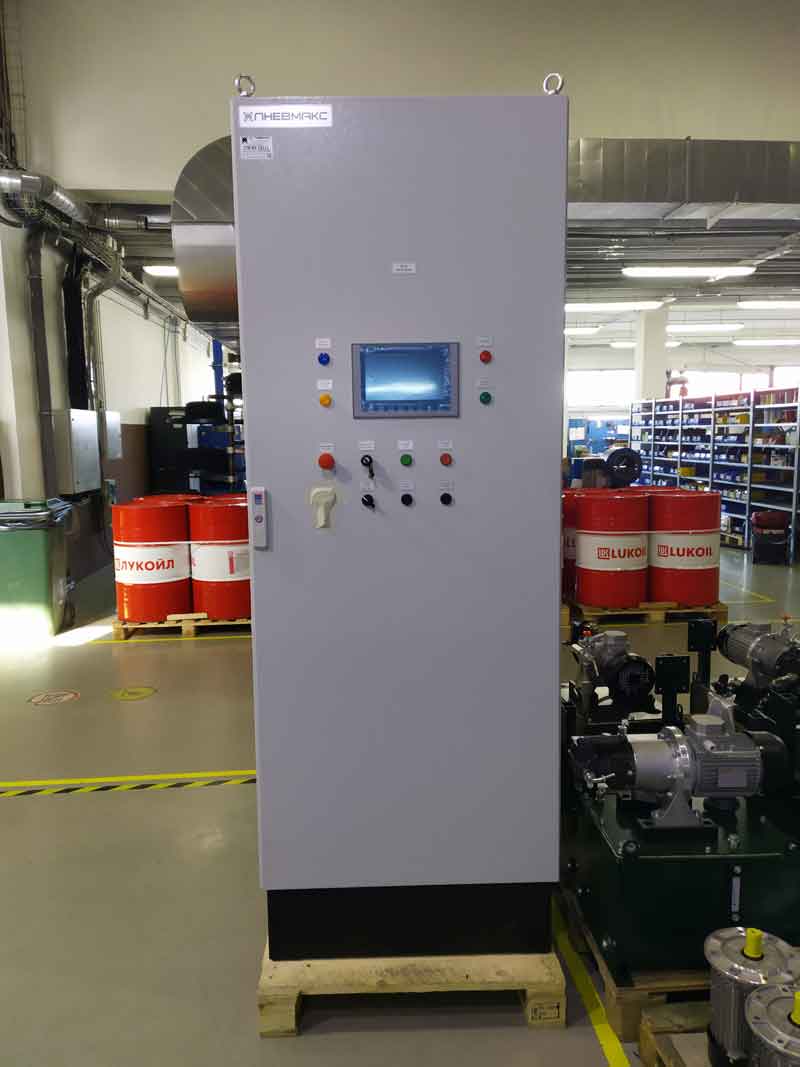

В состав поставки входит собственная система управления, включающая:

• силовой шкаф;
• шкаф управления;
• панель оператора;
• выносной пульт управления.

Система управляет гидроприводом кантователя, обрабатывает сигналы инклинометров и задает последовательность разгона, основного движения и торможения гидроцилиндров.

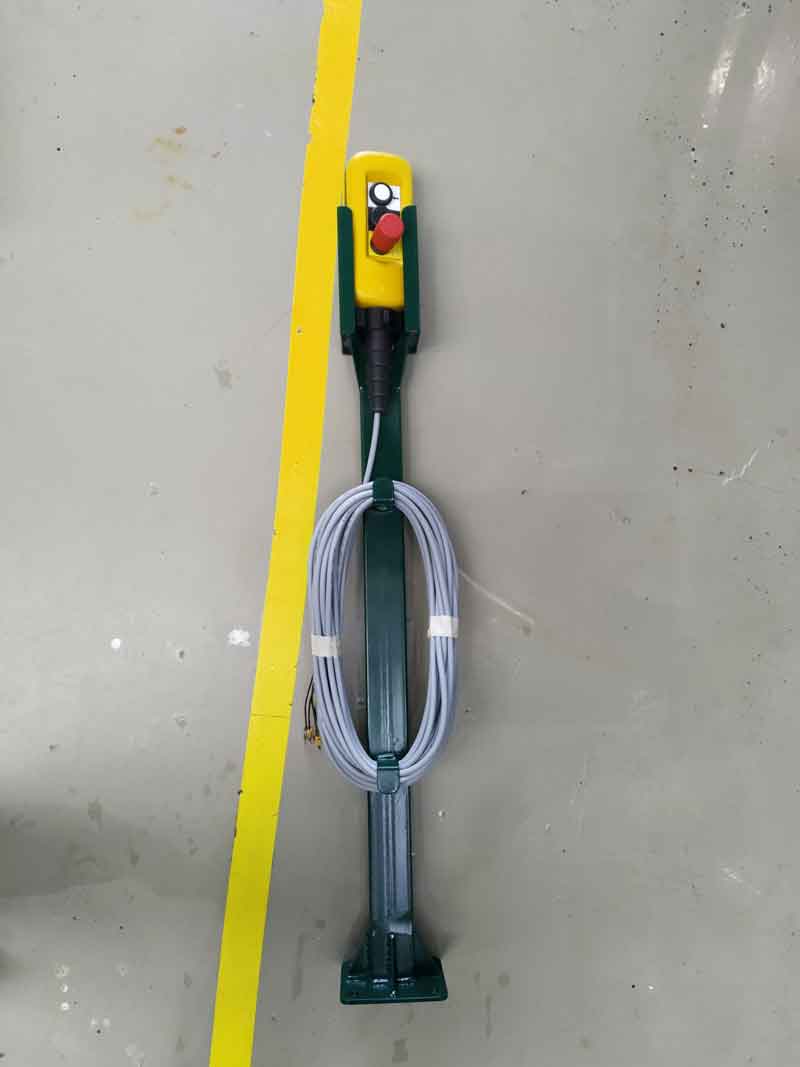

Выносной пульт используется для управления оборудованием с отдельной рабочей позиции.

Фильтрация и подогрев рабочей жидкости

Отдельный контур кондиционирования рабочей жидкости в конструкции гидростанции не предусмотрен.

Очистка масла выполняется напорными и сливными фильтрами с тонкостью фильтрации 25 мкм. Для подогрева рабочей жидкости установлены ТЭНы общей мощностью 6 кВт.

В качестве рабочей жидкости применяется минеральное гидравлическое масло ISO VG 32–46.

Удаленный контроль состояния гидростанции

На гидростанции установлены средства контроля:

• давления в гидросистеме;
• максимальной температуры рабочей жидкости;
• опасного уровня масла в гидробаке;
• аварийного уровня масла в гидробаке;
• состояния фильтрующих элементов.

Полученные сигналы используются для удаленного контроля работы гидростанции и информирования персонала о состоянии оборудования.

Технические характеристики CTR-KV-С0111

• объект применения — кантователь рулонов КР-Г-2500;
• максимальная масса рулона — 25 т;
• время кантования до модернизации — 180 с;
• время кантования после модернизации — 30 с;
• объем гидробака — 800 л;
• номинальное давление — 230 бар;
• номинальный расход — 125 × 2 л/мин;
• количество мотор-насосных групп — 2;
• назначение мотор-насосных групп — основная и резервная;
• номинальная потребляемая мощность — 55 × 2 кВт;
• тип насосов — нерегулируемые шестеренные;
• режим работы — непродолжительный, периодически в течение смены;
• рабочая жидкость — минеральное гидравлическое масло ISO VG 32–46;
• контур кондиционирования рабочей жидкости — отсутствует;
• мощность подогрева рабочей жидкости — 6 кВт;
• тонкость фильтрации напорных фильтров — 25 мкм;
• тонкость фильтрации сливных фильтров — 25 мкм;
• контроль положения рулона — инклинометры;
• объем поставки — гидростанция, система управления, комплект ЗИП и трубная разводка.
