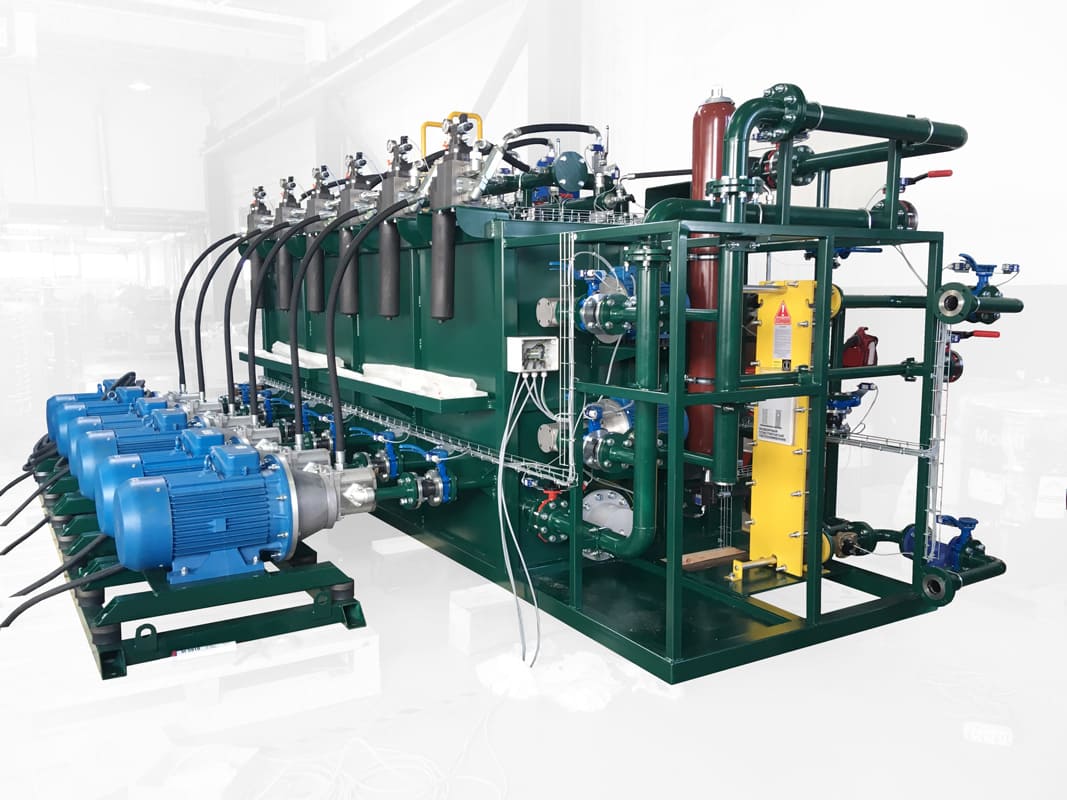

Гидростанция CTR-KV-D0071 для непрерывно травильного агрегата

Для непрерывно-травильного агрегата производительностью 850 тыс. т в год ПНЕВМАКС разработала централизованную гидростанцию CTR-KV-D0071.

Станция питает гидравлические механизмы травильной линии, регулирует подключение насосных агрегатов в зависимости от текущего потребления и поддерживает требуемые параметры рабочей жидкости. Оборудование рассчитано на эксплуатацию в режиме 24/7.

Один источник гидравлической энергии для механизмов травильной линии

CTR-KV-D0071 выполнена как централизованный источник гидравлической энергии с напорным и сливным коллекторами.

От станции рабочая жидкость подается к различным потребителям непрерывно-травильного агрегата. Конкретный перечень исполнительных механизмов в исходных данных не приведен, поэтому в карточке не уточняются их назначение и последовательность работы.

Гидробак объемом 7000 л служит общим резервуаром гидросистемы. Номинальное давление составляет 80 бар.

От одной до шести насосных групп в работе

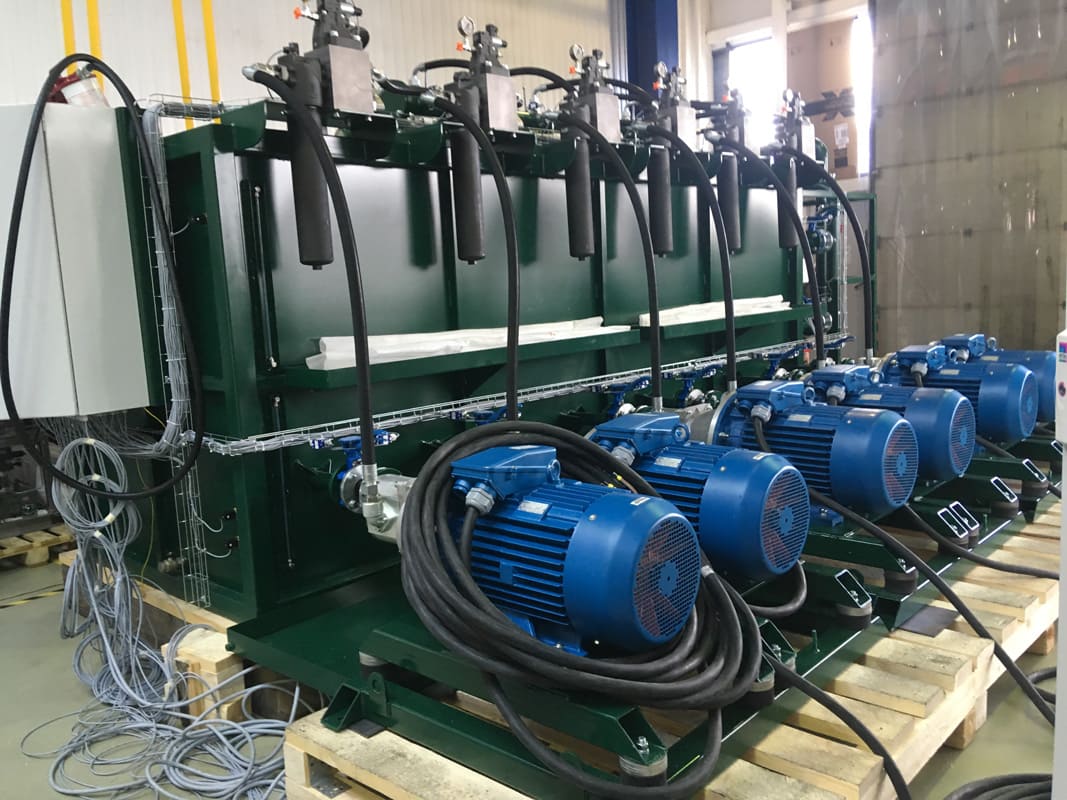

Силовая часть гидростанции включает шесть мотор-насосных групп. Каждая группа состоит из нерегулируемого шестеренного насоса и электродвигателя.

Система управления автоматически определяет необходимое количество работающих агрегатов. В зависимости от текущего потребления гидросистемы могут быть включены от одной до шести мотор-насосных групп.

Номинальный расход указан как 210 × 6 л/мин. Такая запись сохранена без пересчета в суммарную производительность, поскольку режим одновременной работы всех насосов отдельно не уточнен.

Компенсация кратковременных пиков расхода

В напорной линии установлен баллонный гидроаккумулятор объемом 55 л.

Он накапливает гидравлическую энергию и подключается к работе при кратковременном увеличении потребления. Это снижает величину просадки давления до включения дополнительных насосных групп.

Гидроаккумулятор дополняет автоматическое ступенчатое управление насосами и помогает гидросистеме реагировать на изменение нагрузки со стороны механизмов травильного агрегата.

Отдельный контур циркуляции и охлаждения масла

Для поддержания температуры и чистоты рабочей жидкости предусмотрен независимый контур кондиционирования.

В его состав входят:

• винтовой насос;
• фильтры;
• пластинчатый водяной теплообменник.

Контур обеспечивает циркуляцию масла через фильтры и теплообменник независимо от работы основных потребителей.

Эта же система используется для:

• заполнения гидробака рабочей жидкостью из внешних емкостей;
• откачки масла при проведении сервисных работ.

Три ступени фильтрации рабочей жидкости

Очистка масла выполняется в нескольких контурах:

• напорные фильтры — 10 мкм;
• фильтры контура циркуляции и охлаждения — 10 мкм;
• сливные фильтры — 25 мкм.

Такое построение позволяет фильтровать рабочую жидкость при подаче к потребителям, во время независимой циркуляции через контур кондиционирования и при возврате масла в гидробак.

В качестве рабочей жидкости применяется минеральное гидравлическое масло ISO VG 32–46.

Автоматическое управление и контроль арматуры

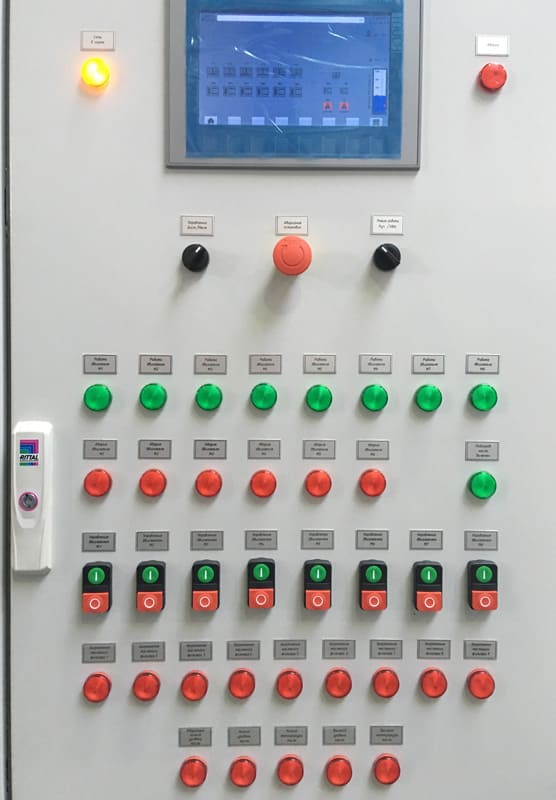

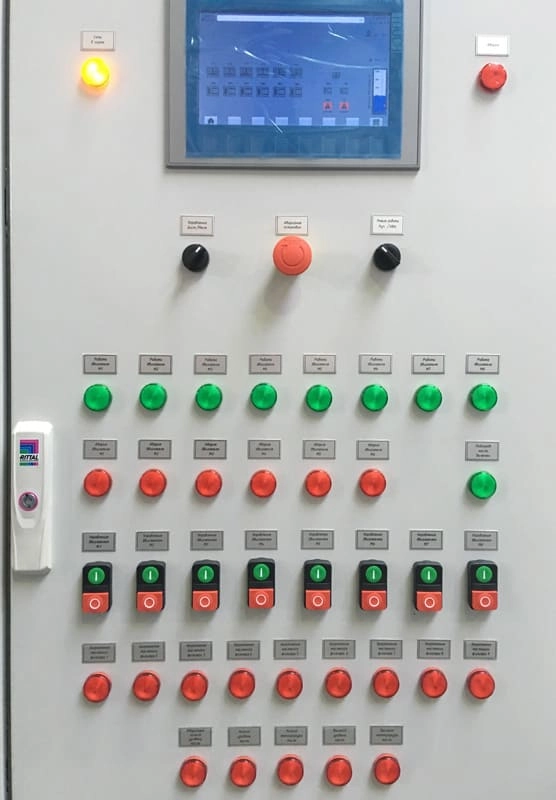

Гидростанция работает в ручном и автоматическом режимах.

Система управления выполняет:

• включение и отключение мотор-насосных групп;
• выбор количества работающих насосов;
• контроль состояния гидравлического оборудования;
• передачу данных в систему управления верхнего уровня.

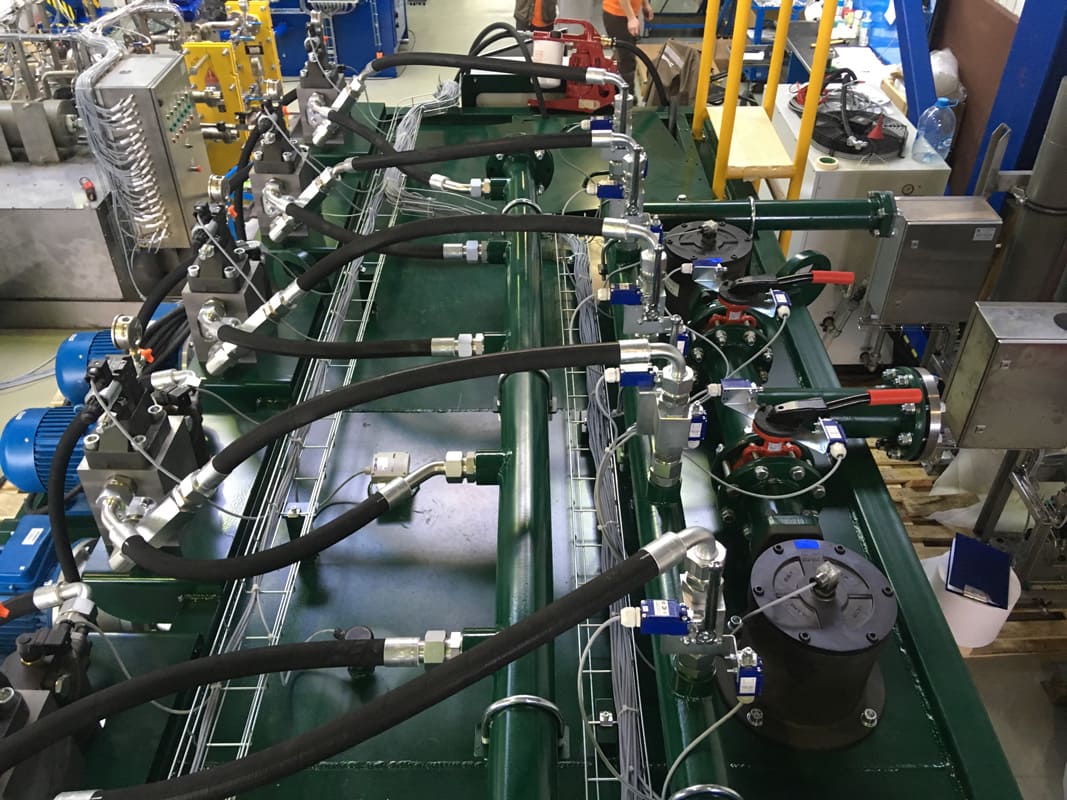

На шаровых кранах установлены датчики положения. С их помощью система контролирует фактическое состояние запорной арматуры и передает эту информацию оператору.

Какие параметры контролирует гидростанция

Для мониторинга технического состояния CTR-KV-D0071 используются датчики:

• давления;
• температуры рабочей жидкости;
• уровня масла в гидробаке;
• состояния фильтрующих элементов;
• положения шаровых кранов.

Сигналы поступают в систему управления гидростанцией и передаются на верхний уровень автоматизации.

Технические характеристики CTR-KV-D0071

• объект применения — непрерывно-травильный агрегат;
• производительность агрегата — 850 тыс. т в год;
• тип гидросистемы — централизованная;
• объем гидробака — 7000 л;
• номинальное давление — 80 бар;
• номинальный расход — 210 × 6 л/мин;
• количество мотор-насосных групп — 6;
• диапазон одновременно работающих насосных групп — от 1 до 6;
• тип насосов силовых агрегатов — нерегулируемые шестеренные;
• объем гидроаккумулятора — 55 л;
• тип гидроаккумулятора — баллонный;
• режим работы — 24/7;
• рабочая жидкость — минеральное гидравлическое масло ISO VG 32–46;
• насос контура кондиционирования — винтовой;
• теплообменник — пластинчатый водяной;
• тонкость фильтрации напорных фильтров — 10 мкм;
• тонкость фильтрации контура охлаждения и циркуляции — 10 мкм;
• тонкость фильтрации сливных фильтров — 25 мкм;
• режимы управления — ручной и автоматический;
• объем поставки — гидростанция и комплект ЗИП.
