Гидростанция CTR-KV-B1335 для привода рамы печи газостата QIH-250

проект CTR-KV-B1335

Модернизация гидропривода печи газостата QIH-250 потребовалась из-за износа оборудования ASEA, эксплуатировавшегося с 1984 года. Износ гидроцилиндра и его уплотнений уже не позволял штатно перемещать силовую раму печи между рабочим и исходным положениями при загрузке и выгрузке садки, а насос и контрольно-регулирующая аппаратура не обеспечивали требуемые параметры гидросистемы.

Для участка горячего газостатического прессования изготовлены новая гидростанция CTR-KV-B1335 и гидроцилиндр перемещения рамы, выполненный по индивидуальным присоединительным размерам существующей конструкции. ПНЕВМАКС также выполнила монтажные и пусконаладочные работы.

Модернизация гидропривода печи газостата QIH-250

Новый гидроцилиндр был спроектирован для установки вместо существующего без изменения присоединительных размеров оборудования. В узлах уплотнения штока и поршня применены стандартные элементы, для которых могут использоваться серийные ремонтные комплекты.

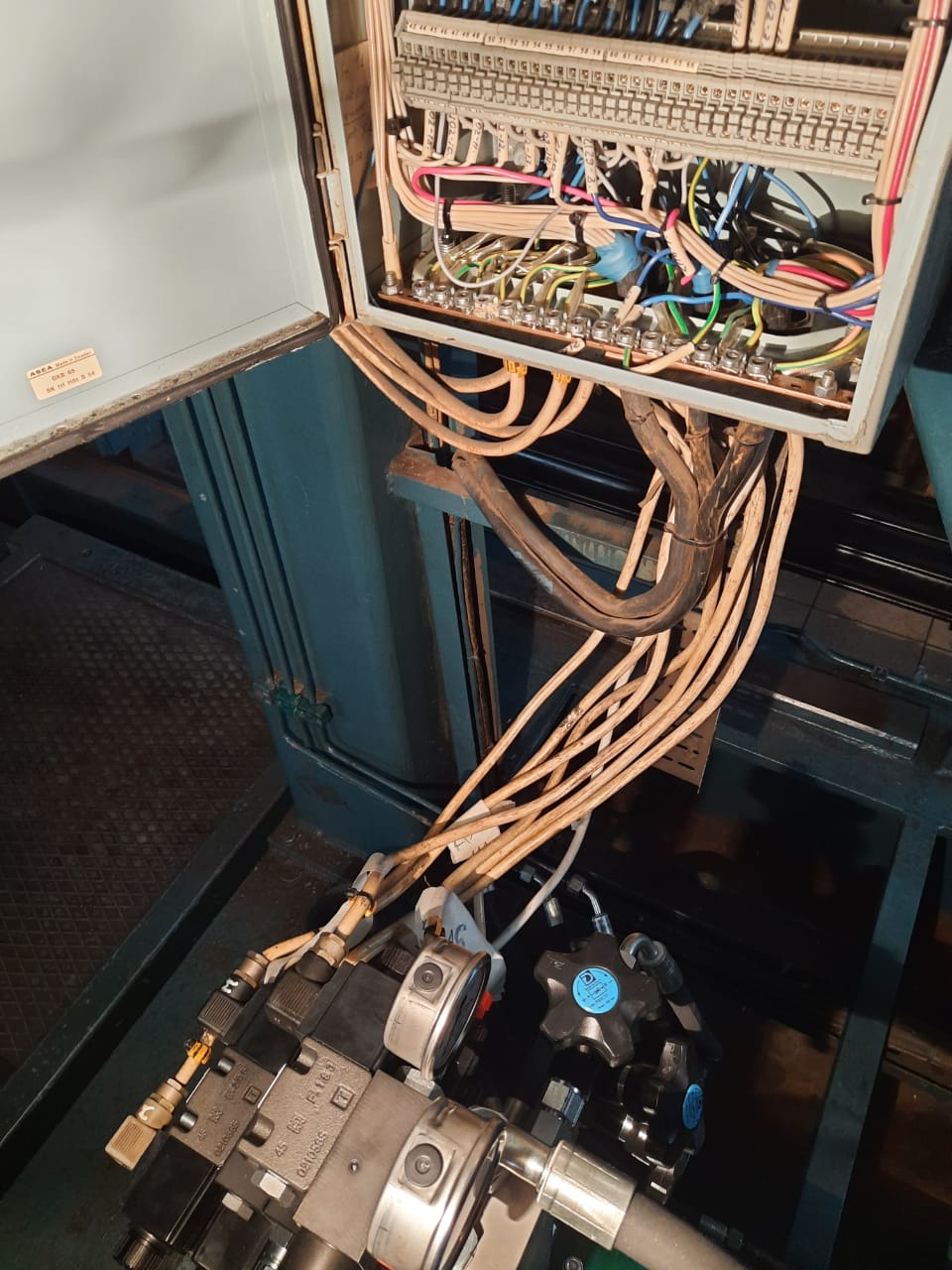

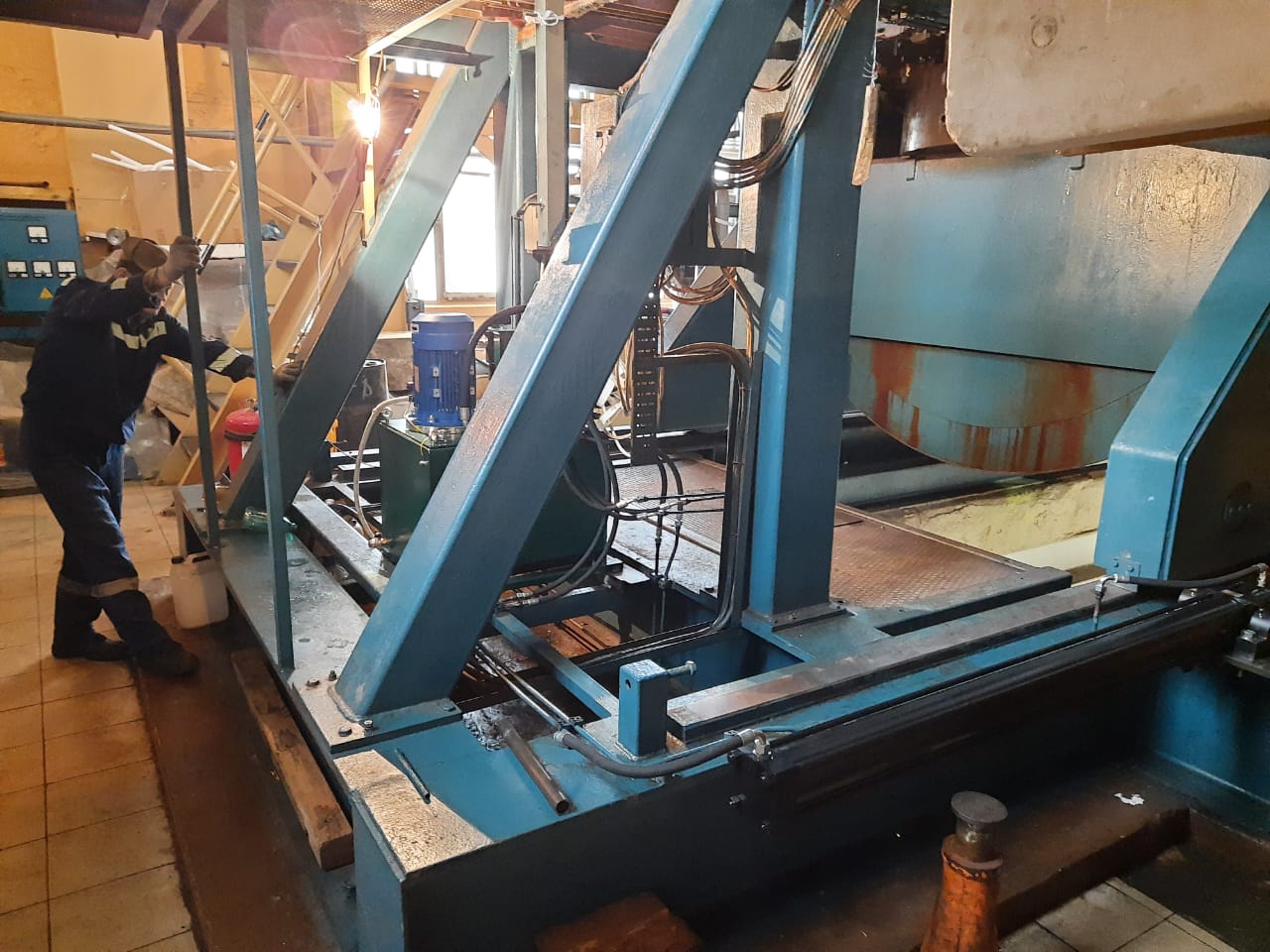

Проект охватил гидравлическую часть от источника давления до исполнительного гидроцилиндра и его подключения к существующей системе печи. После изготовления оборудования были выполнены монтаж и пусконаладка на объекте.

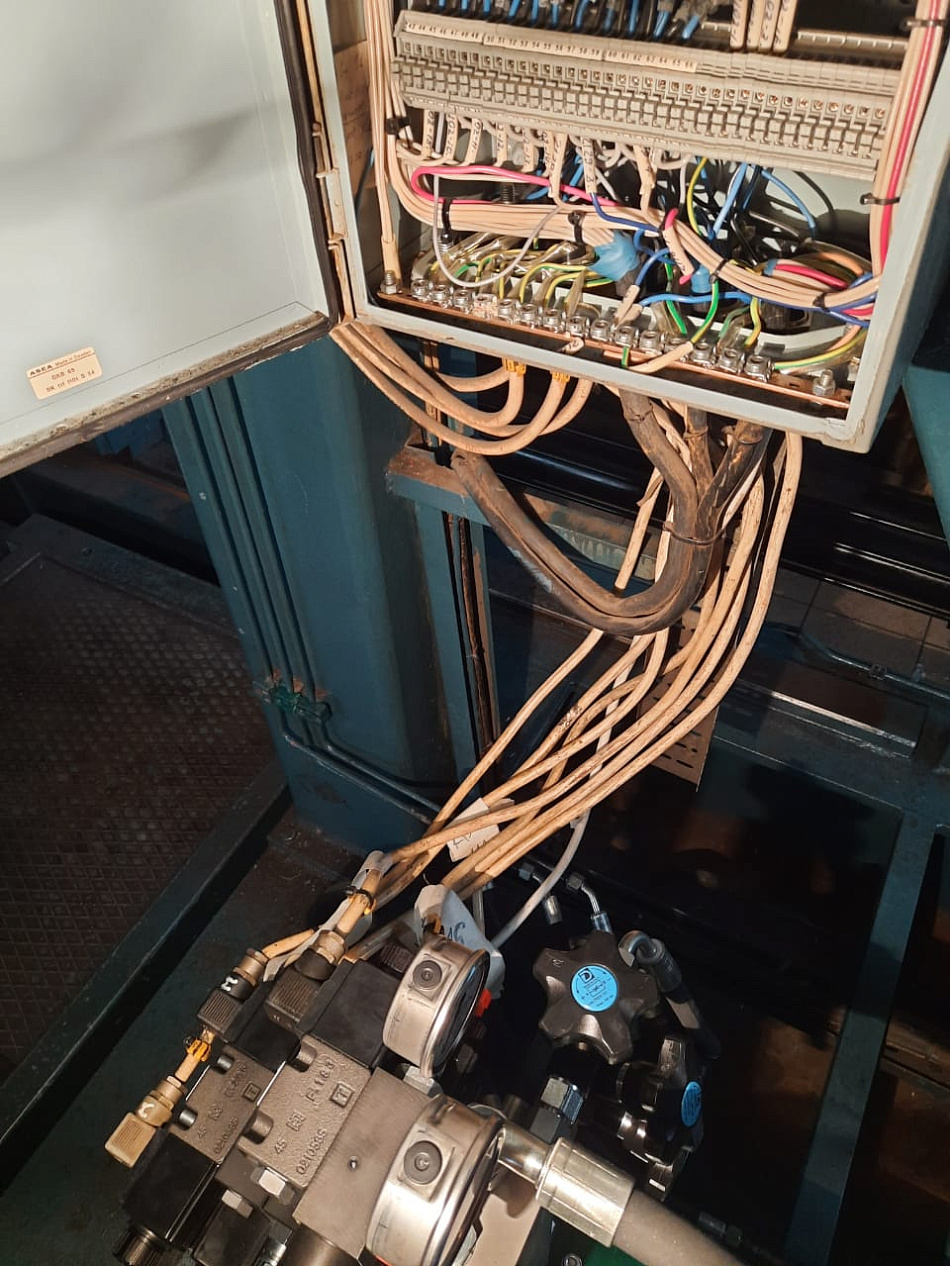

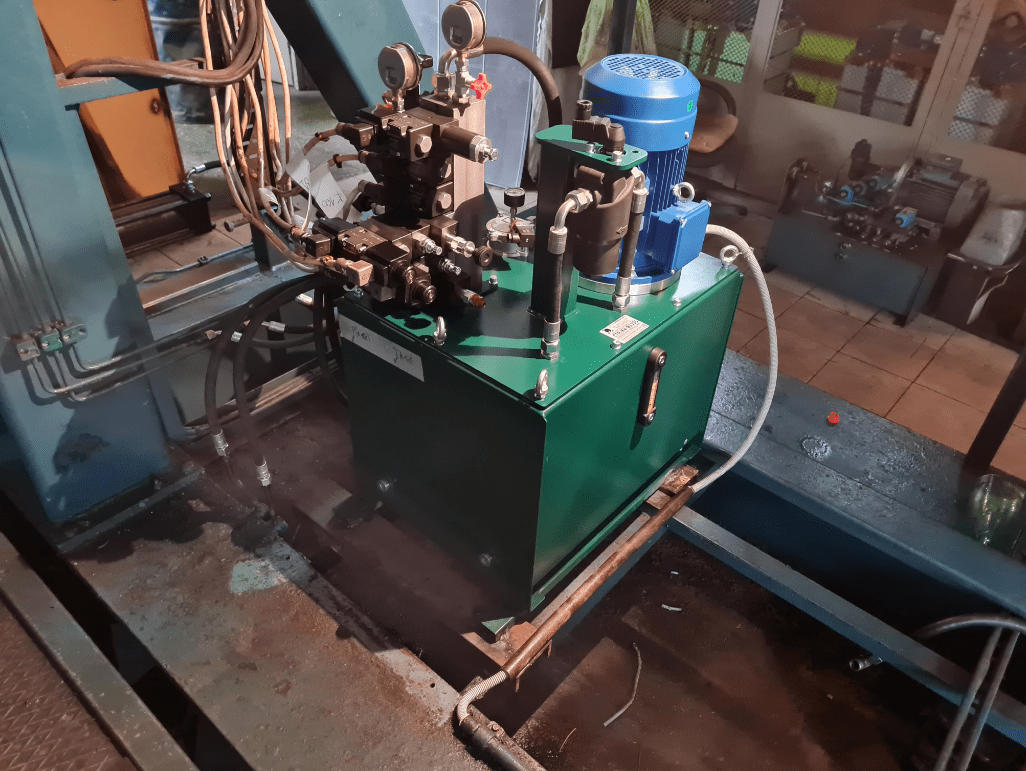

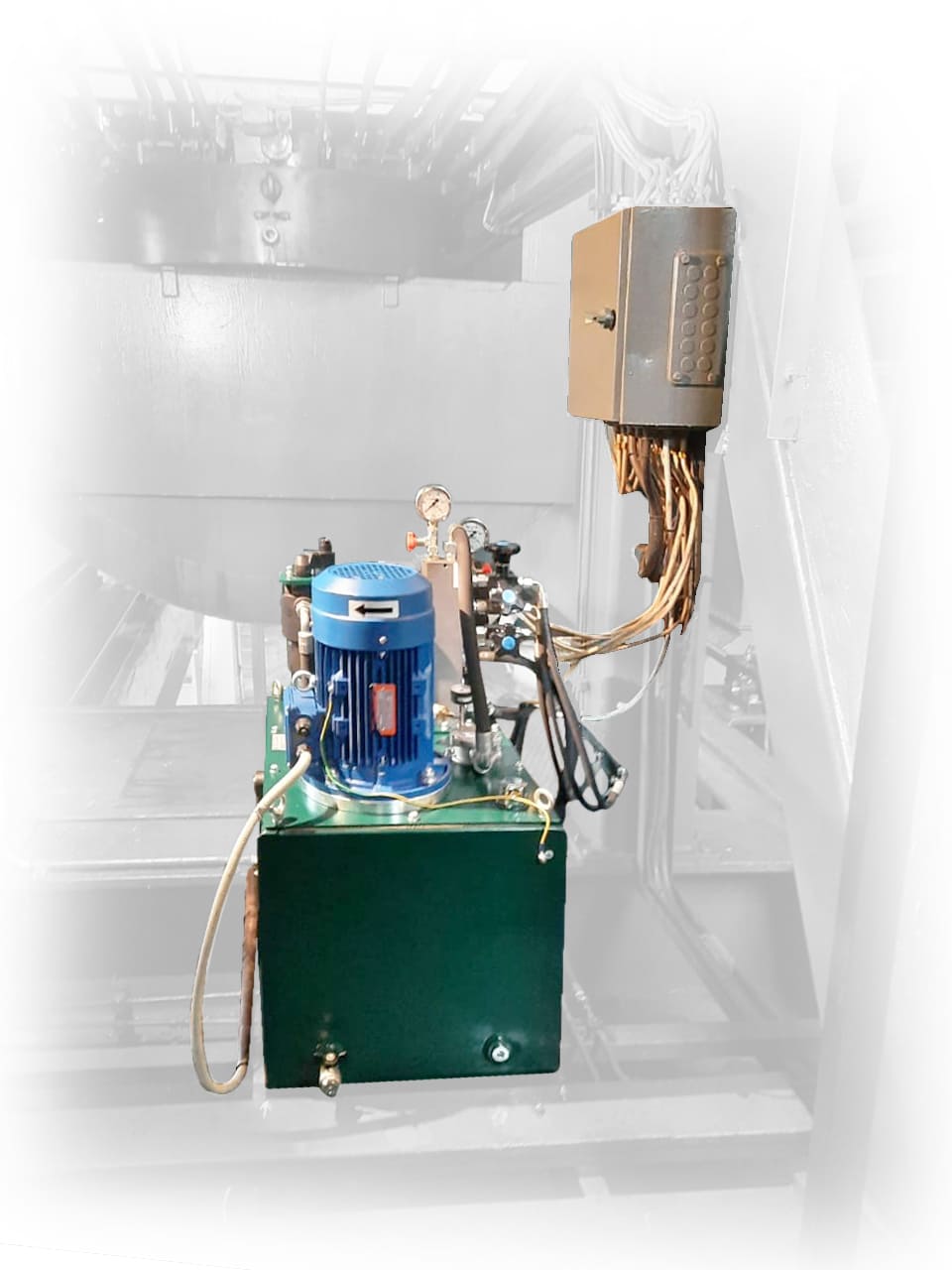

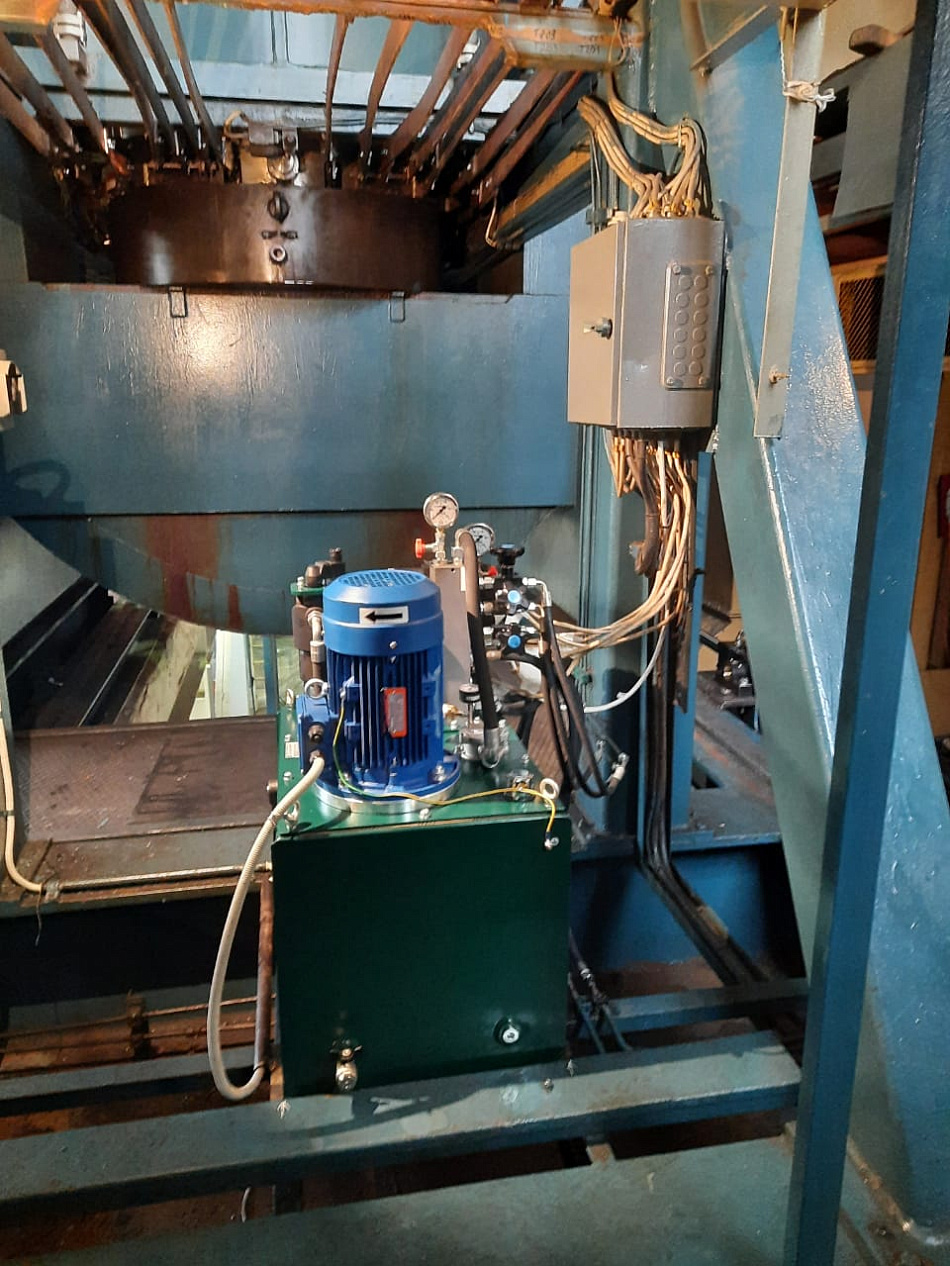

Гидростанция привода рамы и механизмов печи газостата

CTR-KV-B1335 обеспечивает гидравлическое питание домкратов подъёма печи, гидроцилиндра водяного затвора, гидроболтов, гидроцилиндра перемещения силовой рамы и станции загрузки дисков. Управление гидростанцией осуществляется от общей системы управления газостата. Силовая часть включает одну мотор-насосную группу с нерегулируемым шестерённым насосом. Номинальная подача составляет 9 л/мин при давлении 100 бар, мощность электродвигателя — 3 кВт. Объём гидробака — 75 л.

Фильтрация и контроль параметров гидросистемы

Тонкость фильтрации в напорной линии составляет 10 мкм, в сливной — 25 мкм. Отдельный контур охлаждения рабочей жидкости не предусмотрен. Система контролирует давление, максимальную температуру рабочей жидкости, опасный и аварийный уровни масла в баке и состояние фильтрующих элементов. Гидростанция рассчитана на эксплуатацию до восьми часов в сутки.

Основные технические характеристики CTR-KV-B1335

Параметр	Значение
Объект применения	печь газостата QIH-250
Назначение	привод рамы и вспомогательных гидравлических механизмов печи
Объём гидробака	75 л
Тип насоса	нерегулируемый шестерённый
Номинальная подача	9 л/мин
Номинальное давление	100 бар
Номинальная потребляемая мощность	3 кВт
Рабочая жидкость	минеральное гидравлическое масло ISO VG 32–46
Тонкость напорной фильтрации	10 мкм
Тонкость сливной фильтрации	25 мкм
Контур охлаждения	не предусмотрен
Управление	от системы управления газостата
Контролируемые параметры	давление, максимальная температура, опасный и аварийный уровни рабочей жидкости, состояние фильтров
Режим эксплуатации	до 8 часов в сутки
Объём поставки	гидростанция, комплект ЗИП
