Контур фильтрации и охлаждения для дымососов CTR-KV-B0160

проект CTR-KV-B0160

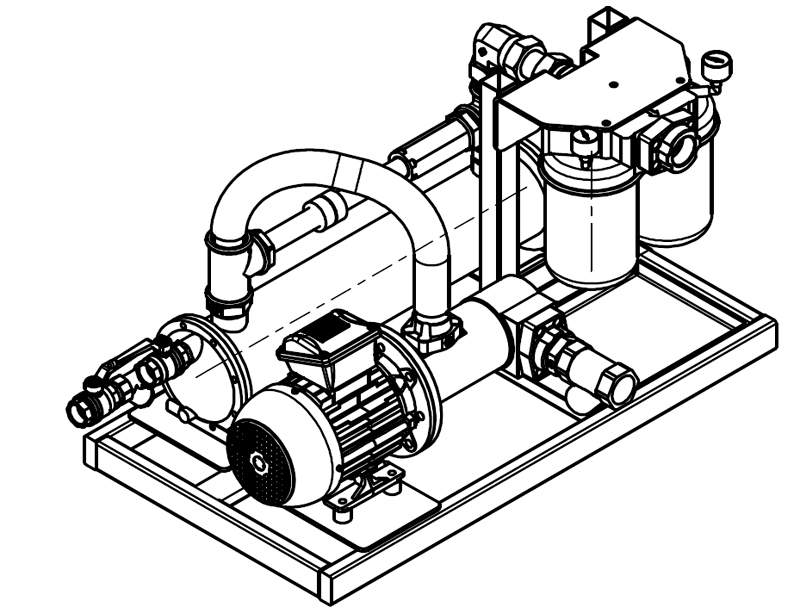

Контур CTR-KV-B0160 предназначен для циркуляции, фильтрации и охлаждения масла в системе дымососов. Оборудование выполнено как отдельная насосная группа с водяным теплообменником и системой фильтрации рабочей жидкости.

Циркуляция и охлаждение масла через водяной теплообменник

В составе контура применяется насос производительностью 75 л/мин с трёхфазным электродвигателем мощностью 1,5 кВт и частотой вращения 1500 об/мин. Для отвода тепла установлен водяной теплообменник SAW тепловой мощностью 30 кВт.

Очистка рабочей жидкости выполняется двумя фильтрами с тонкостью фильтрации 25 мкм. В исходном описании проекта для системы фильтрации указано оборудование OMTI с увеличенной грязеёмкостью.

В комплект поставки входят оборудование контура охлаждения и фильтрации, комплект ЗИП и ящик. Дополнительно предусмотрены два комплекта сменных фильтроэлементов — по 6 штук в каждом.

Основные технические характеристики CTR-KV-B0160

Параметр Значение
Назначение охлаждение и фильтрация масла в системе дымососов
Производительность насоса 75 л/мин
Мощность электродвигателя 1,5 кВт
Питание электродвигателя трёхфазное
Частота вращения электродвигателя 1500 об/мин
Теплообменник водяной SAW
Тепловая мощность теплообменника 30 кВт
Количество фильтров 2
Тонкость фильтрации 25 мкм
Запас фильтроэлементов 2 комплекта по 6 шт.
Комплект поставки оборудование контура, ЗИП, ящик
