Гидростанция CTR-KV-B1787 для управления гидроагрегатом МГЭС

Система регулирования гидроагрегата малой гидроэлектростанции должна обеспечивать стабильное давление рабочей жидкости, готовность исполнительных механизмов к срабатыванию и сохранение работоспособности как в штатных, так и в переходных режимах эксплуатации. Для решения этих задач была разработана и поставлена гидростанция CTR-KV-B1787 для системы гидропривода и регулирования гидроагрегата МГЭС.

Гидростанция CTR-KV-B1787 является частью гидросистемы регулирования гидроагрегата малой гидроэлектростанции и обеспечивает функционирование исполнительных механизмов в ручном и автоматическом режимах управления. Команды на работу оборудования поступают от системы управления заказчика, которая не входит в комплект поставки.

Конструктивно оборудование состоит из двух основных узлов: маслонасосного агрегата с интегрированным блоком золотников и гидроаккумуляторной установки с блоком безопасности. Такое разделение позволяет объединить функции создания рабочего давления, накопления гидравлической энергии и обеспечения готовности системы к работе.

Питание гидросистемы осуществляется двумя насосами производительностью не менее 7 л/мин каждый, обеспечивающими создание и поддержание рабочего давления в системе регулирования гидроагрегата. В качестве рабочей жидкости используется турбинное масло ТП-30. Для обеспечения стабильной работы оборудования предусмотрено поддержание класса чистоты рабочей жидкости не ниже 12 по ГОСТ 17216-2001.

В состав гидроаккумуляторной установки входят пневмогидроаккумулятор, ресивер и блок безопасности. Применение гидроаккумулятора позволяет поддерживать необходимый запас гидравлической энергии и обеспечивать стабильность параметров системы регулирования при изменении режимов работы оборудования.

Особое внимание при проектировании было уделено герметичности гидросистемы и сохранению параметров давления. В рабочем состоянии гидростанция не допускает наружных протечек масла. Параметры внутренних утечек ограничены требованиями технического задания и контролируются по изменению давления в гидроаккумуляторной установке и маслонасосном агрегате.

В комплект поставки вошли маслонасосный агрегат, гидроаккумуляторная установка с блоком безопасности, комплект трубопроводов и соединительной арматуры, датчиковая аппаратура, комплект запасных частей, а также полный комплект эксплуатационной документации.

Гидростанция изготовлена в соответствии с требованиями ГОСТ 8339-84. Применяемый гидроаккумулятор соответствует требованиям нормативных документов для оборудования, работающего под давлением. При разработке оборудования были также учтены требования действующих нормативов в области промышленной безопасности и безопасности машин и оборудования.

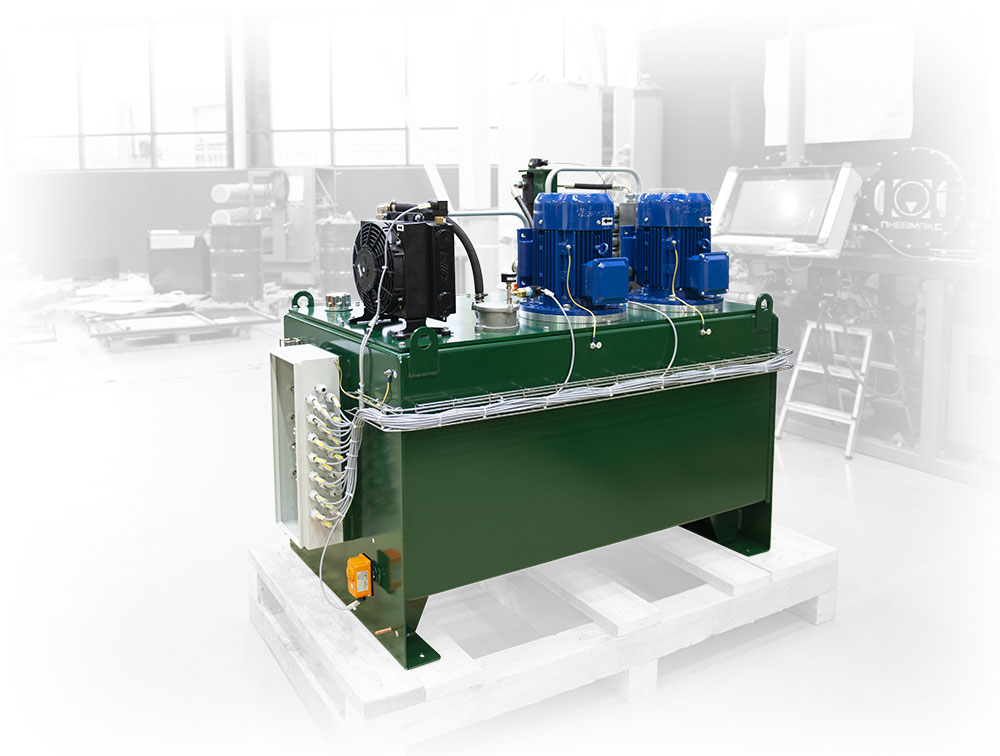

Маслонасосный агрегат

• номинальное давление — 10,0 МПа;
• аварийно-низкое давление — 80 % от номинального;
• рабочая жидкость — турбинное масло ТП-30 по ГОСТ 9972-74;
• класс чистоты рабочей жидкости — не ниже 12 по ГОСТ 17216-2001;
• объем сливного бака — 0,2 м³;
• количество насосов — 2 шт.;
• производительность каждого насоса — не менее 7 л/мин.

Гидроаккумуляторная установка

• объем пневмогидроаккумулятора — не менее 0,024 м³;
• объем ресивера — не менее 0,05 м³.

Применение гидроаккумуляторной установки совместно с маслонасосным агрегатом позволило реализовать систему регулирования гидроагрегата, способную поддерживать рабочее давление и сохранять готовность исполнительных механизмов в различных режимах эксплуатации. Контроль внутренних утечек, использование блока безопасности и выполнение требований к герметичности гидросистемы стали важными элементами обеспечения надежной работы оборудования в составе МГЭС.
