Насосная станция управления гидротурбиной Френсиса

Гидравлические системы управления гидротурбин обеспечивают работу исполнительных механизмов, регулирующих подачу воды и положение запорной арматуры. От стабильности гидравлического питания зависит точность управления турбиной и возможность быстрого перевода оборудования в безопасный режим при возникновении аварийных ситуаций.

ПНЕВМАКС разработала насосную станцию для управления гидротурбиной типа Френсис, обеспечивающую работу сервомоторов стопорного клапана и дисковых задвижек регулирующих клапанов.

В состав гидросистемы входят два винтовых насоса, гидравлический блок управления и оборудование для работы исполнительных механизмов турбины.

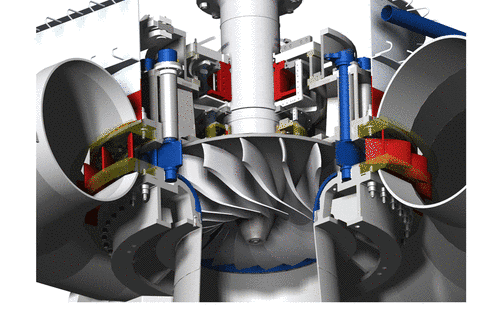

Гидравлическая система управления гидротурбиной

Насосная станция обеспечивает подачу рабочей жидкости к сервомоторам, управляющим:

стопорным клапаном;
дисковыми задвижками регулирующих клапанов.

Для формирования необходимого расхода рабочей жидкости используются два винтовых насоса с суммарной производительностью 1100 л/мин.

Гидравлический сервоклапан установлен в составе гидроблока на шестилинейном диверторе с внутренним управлением и дренажом.

Система защиты гидротурбины от разноса

Одной из функций гидросистемы является управление стопорным клапаном, обеспечивающим защиту турбины при возникновении режима разноса.

Шестилинейный дивертор выполняет функцию стопорного клапана. Номинальный расход через клапан составляет 6000 л/мин, что обеспечивает быстрое перекрытие потока рабочей жидкости в аварийном режиме.

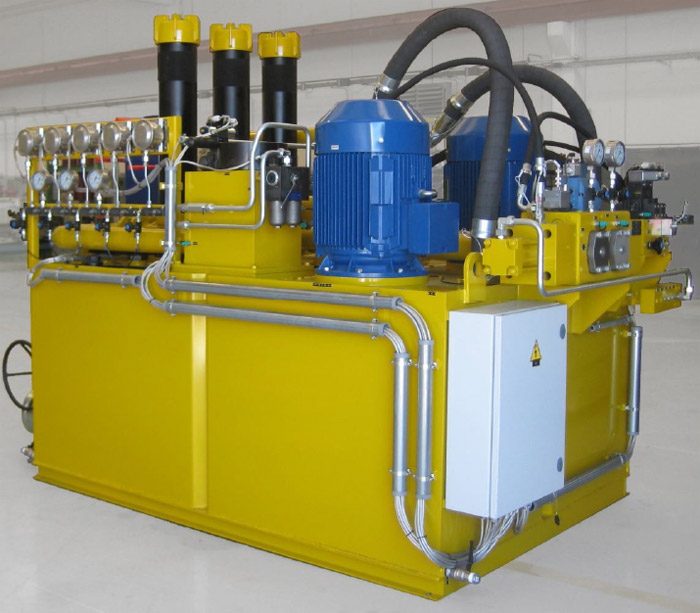

Конструкция насосной станции

Гидростанция выполнена на базе:

бака объемом 6 м³;
двух винтовых насосных агрегатов;
гидравлического блока управления;
сервоклапана;
фланцевых соединений SAE 3000 4".

Мощность электродвигателей насосных агрегатов составляет 90 кВт.

Основные технические характеристики

тип оборудования — насосная станция управления гидротурбиной;
тип турбины — Френсис;
назначение — управление сервомоторами стопорного клапана и регулирующих клапанов;
мощность электродвигателей — 90 кВт;
количество насосов — 2 шт.;
тип насосов — винтовые;
суммарный расход — 1100 л/мин;
объем бака — 6 м³;
номинальный расход через дивертор — 6000 л/мин;
присоединение — SAE 3000 4".
