Гидростанция CTR-KV-C0149 для подъемно-поворотных роликов линии сварных труб

проект CTR-KV-C0149

На участке окончательной приемки сварные трубы перемещаются между технологическими позициями с помощью подъемно-поворотных роликов. Для управления этими механизмами в рамках модернизации производственной линии ПНЕВМАКС разработала гидростанцию CTR-KV-C0149.

Станция обеспечивает работу двух гидроцилиндров, изменяющих положение роликов при транспортировке труб. Гидравлическая и электрическая части оборудования интегрированы в общую систему управления производственной линии.

Независимое управление двумя гидроцилиндрами

Каждый гидроцилиндр подключен к отдельному гидрораспределителю. Такая схема позволяет управлять исполнительными механизмами раздельно и реализовать требуемую последовательность перемещений подъемно-поворотных роликов.

Положение гидроцилиндров фиксируется двухсторонними гидрозамками. Они перекрывают рабочие полости и предотвращают самопроизвольное движение исполнительных механизмов под воздействием внешней нагрузки.

Скорость перемещения регулируется дроссельными регуляторами, установленными на сливных линиях. Настройка выполняется в соответствии с требуемым режимом работы роликов.

Круглосуточная работа гидропривода

CTR-KV-C0149 рассчитана на эксплуатацию в режиме 24/7.

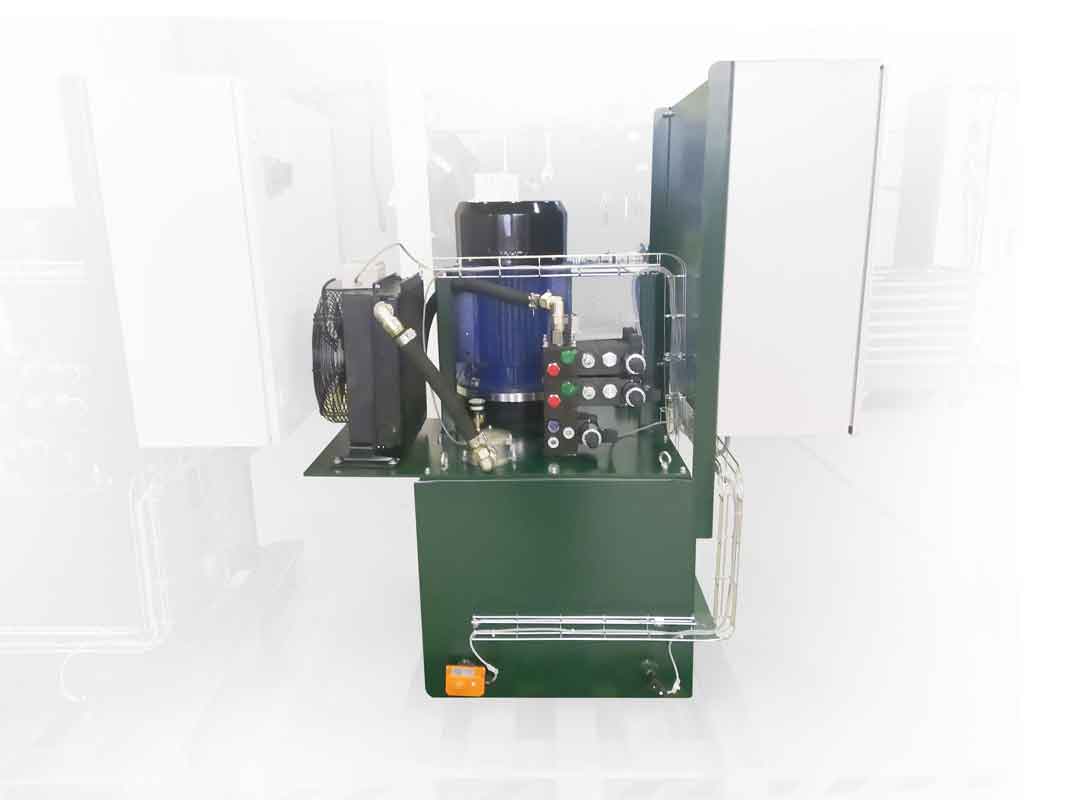

Подачу рабочей жидкости обеспечивает мотор-насосная группа, в состав которой входят нерегулируемый шестеренный насос и электродвигатель мощностью 18,5 кВт. Номинальный расход станции составляет 60 л/мин, номинальное давление — 165 бар.

Гидравлическое оборудование установлено на баке объемом 165 л. В качестве рабочей жидкости применяется минеральное гидравлическое масло ISO VG 32–46.

Как поддерживаются температура и чистота масла

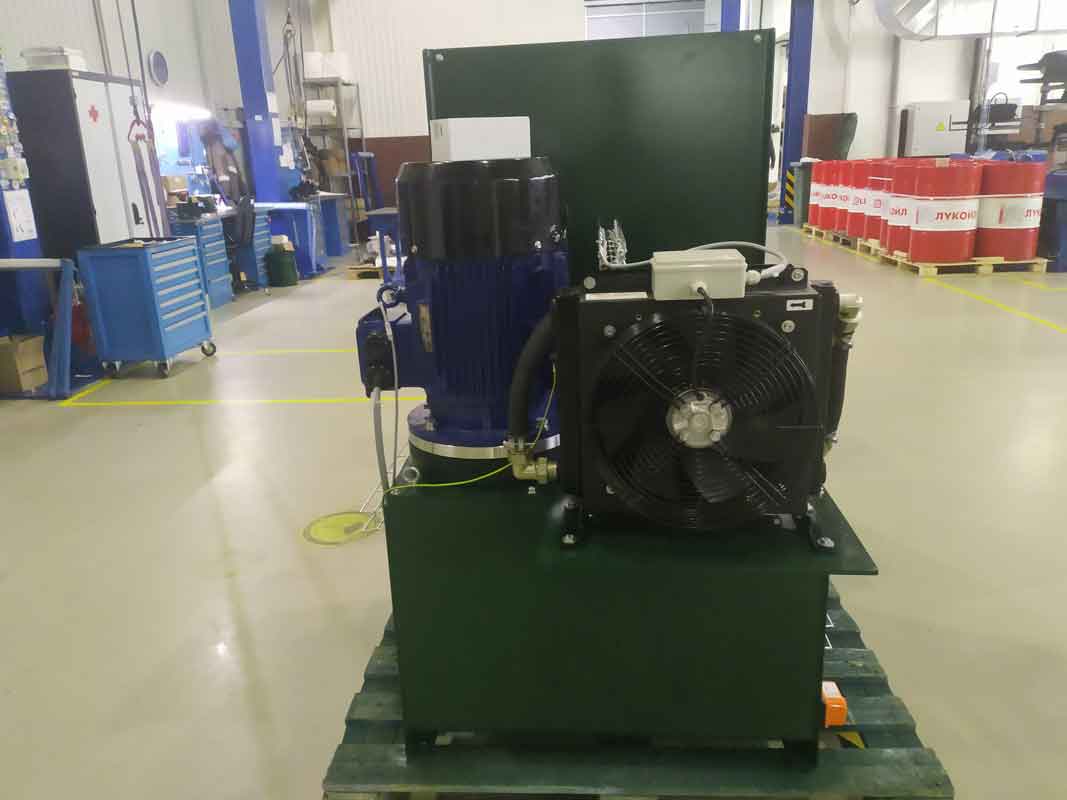

Рабочая жидкость охлаждается воздушным теплообменником, установленным на сливной линии.

Очистка масла выполняется сливным фильтром с тонкостью фильтрации 25 мкм. Состояние фильтрующего элемента контролируется датчиком загрязнения.

Гидростанция также оснащена средствами контроля:

давления в гидросистеме;
температуры рабочей жидкости;
уровня масла в баке;
состояния сливного фильтра.

Полученные данные передаются в систему управления и используются для контроля рабочих параметров оборудования.

Связь гидростанции с системой управления линии

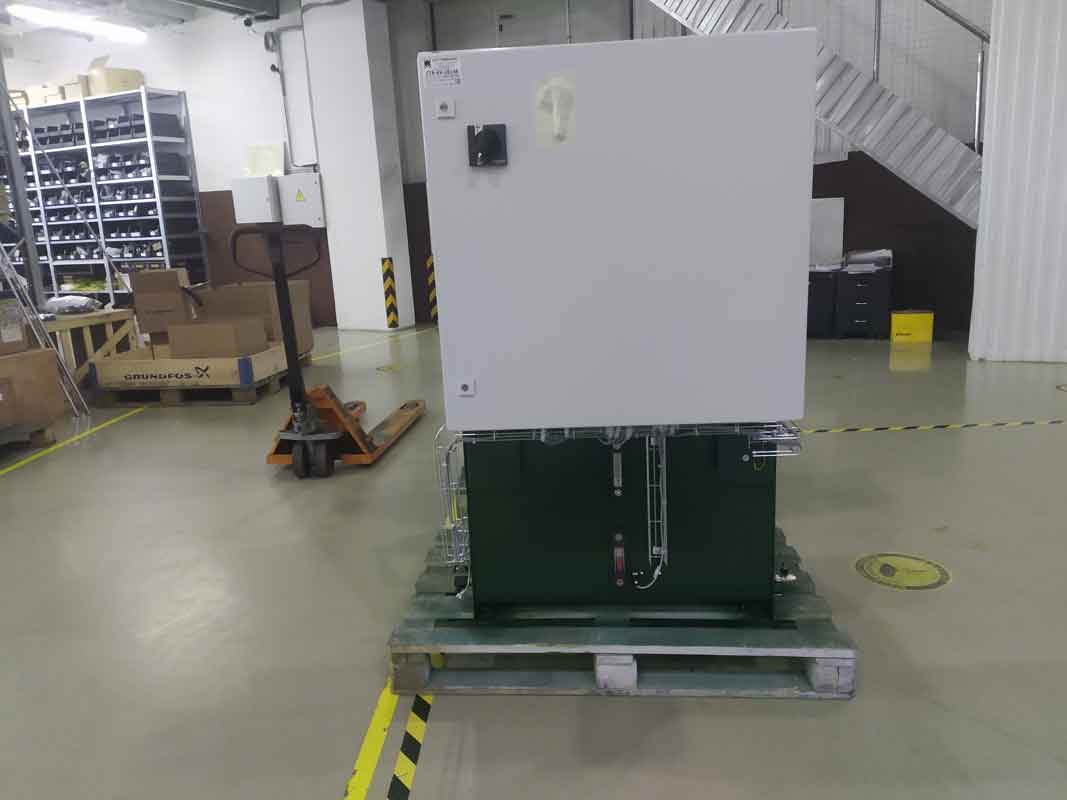

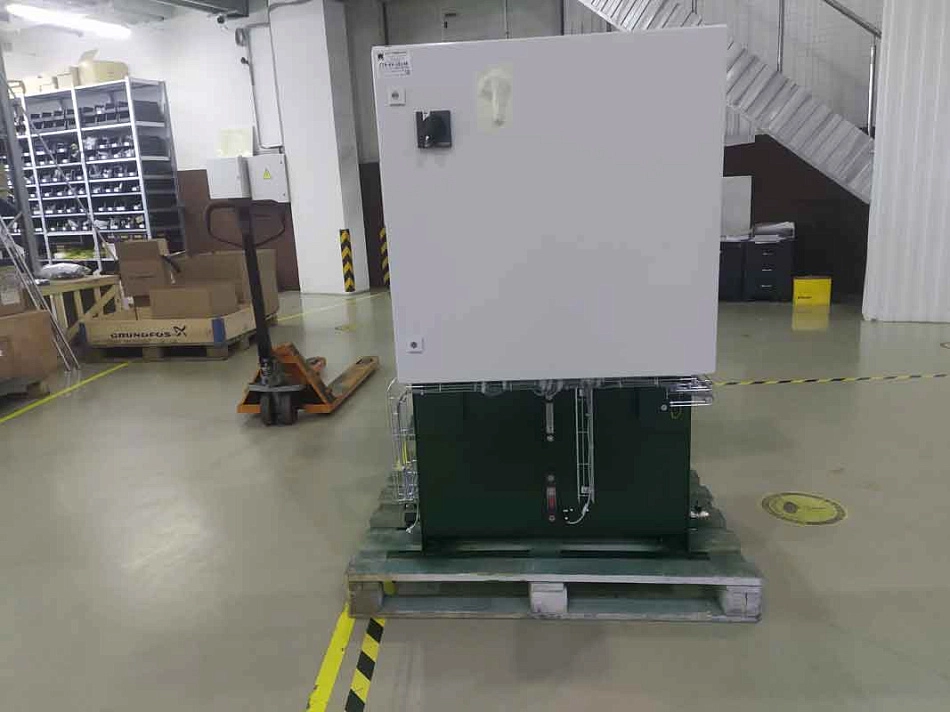

На станции установлен отдельный шкаф управления с силовой аппаратурой и модулем Siemens ET200S.

Модуль обеспечивает обмен сигналами с системой управления верхнего уровня. Команды на перемещение подъемно-поворотных роликов поступают из общезаводской системы автоматизации, а информация о состоянии гидростанции передается обратно для удаленного контроля.

Такое построение позволяет включить локальный гидропривод в общий алгоритм работы участка окончательной приемки труб без создания отдельного автономного поста управления.
