Гидростанция CTR-KV-C0153 для установки системы изменения ширины сечения кристаллизатора во время разливки стали

Гидростанция CTR-KV-C0153 предназначена для гидравлического питания системы изменения ширины сечения кристаллизатора во время разливки стали на УНРС. Станция разработана в рамках модернизации гидравлической системы установки непрерывной разливки стали и рассчитана на круглосуточную эксплуатацию.

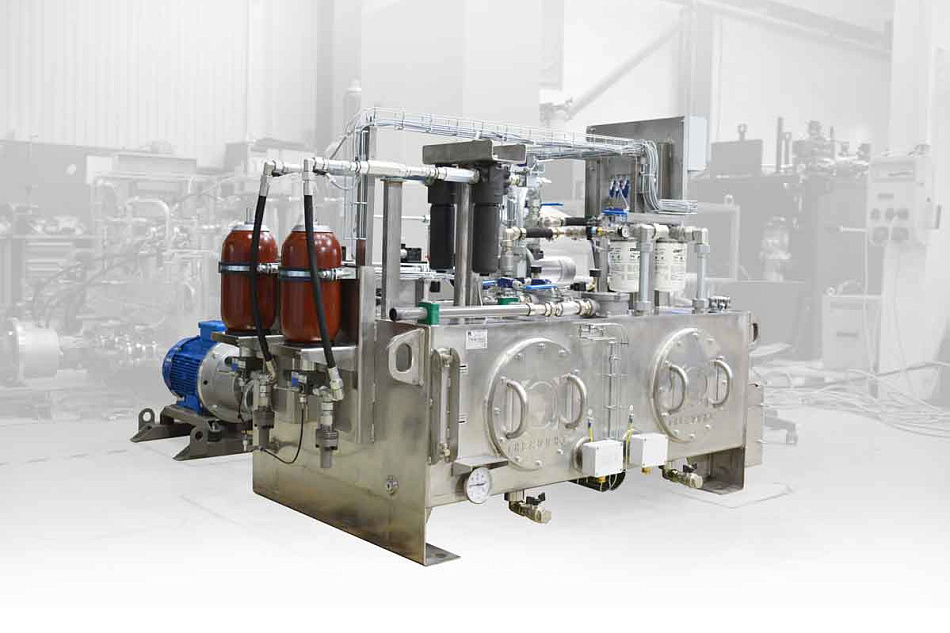

Гидросистема выполнена с двумя параллельными напорными выходами и общим сливом. Силовая часть построена на двух дублирующих друг друга мотор-насосных группах — основной и резервной — с регулируемыми аксиально-поршневыми насосами и регуляторами постоянного давления.

Гидропривод системы изменения ширины кристаллизатора

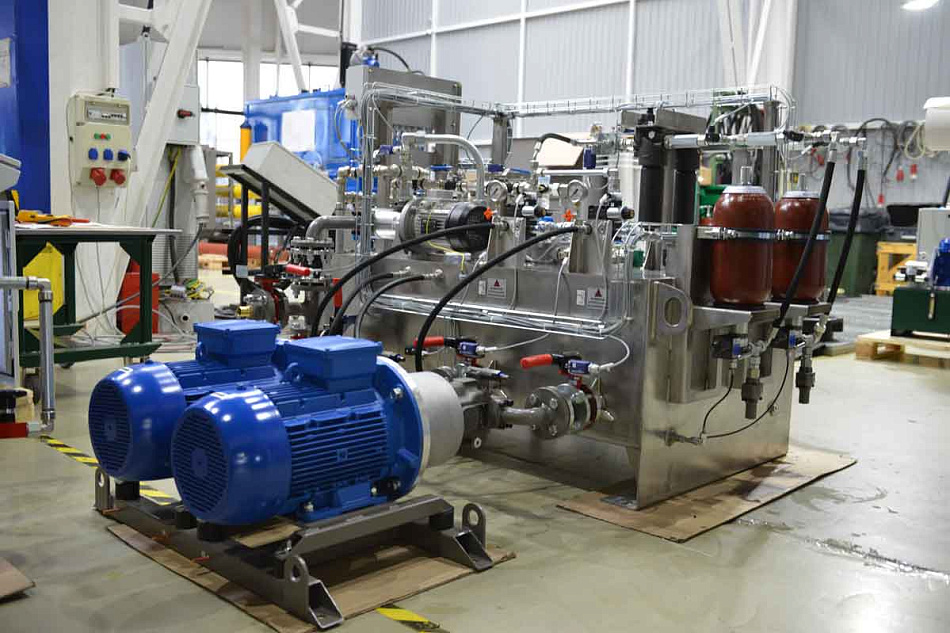

Каждая насосная группа обеспечивает подачу 20 л/мин при номинальном давлении 270 бар и оснащена электродвигателем мощностью 11 кВт. Для компенсации кратковременного роста расхода при переходных процессах в каждом напорном выходе установлен баллонный гидроаккумулятор объемом 5 л.

Две насосные группы обеспечивают взаимное резервирование источника гидравлической энергии. Такое построение позволяет сохранять работоспособность системы при выводе одного агрегата из эксплуатации и поддерживать заданное давление в гидросистеме кристаллизатора.

Фильтрация, охлаждение и обслуживание рабочей жидкости

Для станции применяется гидравлическая жидкость QUAKER Quintolubric 840-68. Гидробак объемом 500 л и металлические элементы гидростанции выполнены из нержавеющей стали.

Отдельный контур кондиционирования построен на винтовом насосе и водяном теплообменнике. Он используется для охлаждения и фильтрации рабочей жидкости, а также позволяет выполнять заправку из внешних емкостей и слив жидкости из гидробака; в контуре предусмотрен кран для отбора проб.

Тонкость фильтрации напорных и сливных фильтров составляет 10 мкм, фильтра контура кондиционирования — 3 мкм. Для подогрева рабочей жидкости в баке установлены ТЭНы общей мощностью 2 кВт.

Система управления CTR-KV-C0153

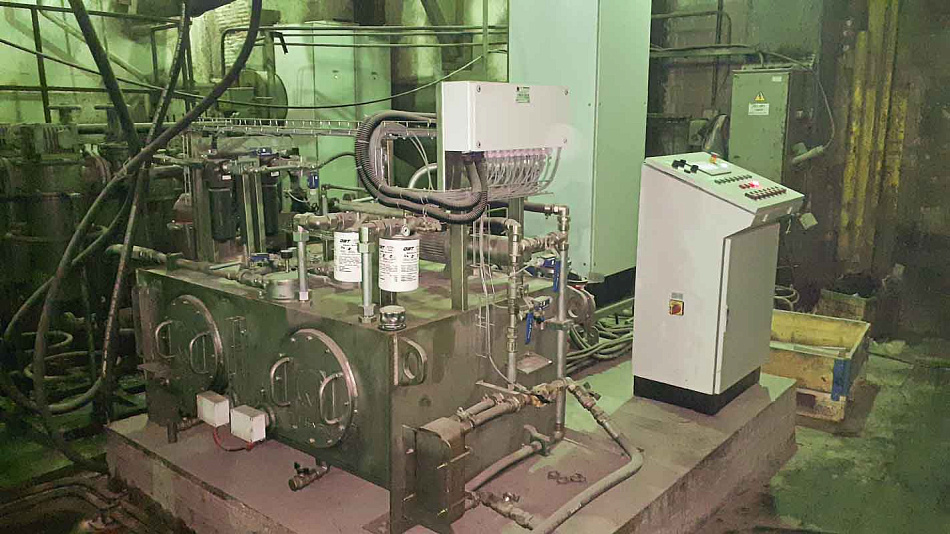

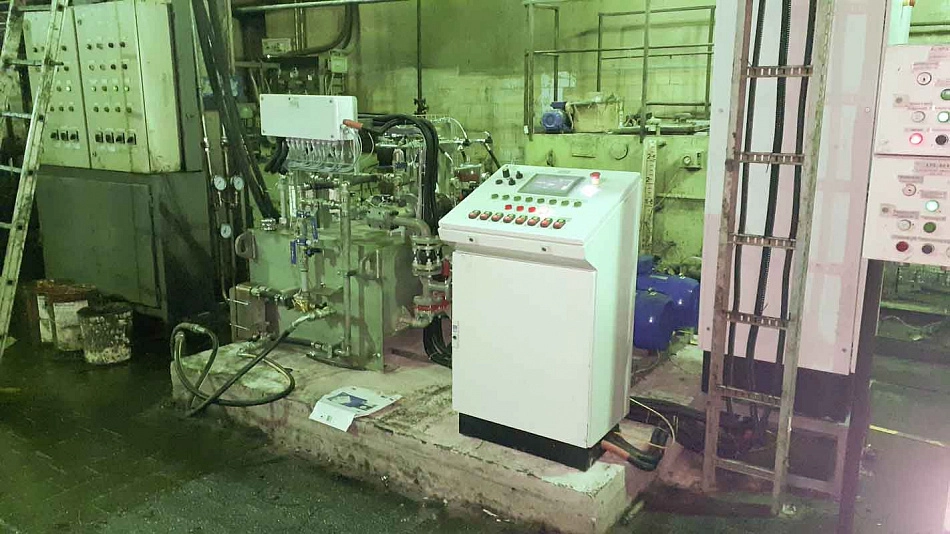

В состав системы управления входят шкаф и местный пульт с панелью оператора. С панели возможно ручное управление гидростанцией, а автоматическое включение выполняется по команде от системы управления верхнего уровня.

Для контроля состояния оборудования используются сигналы давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости, а также состояния фильтрующих элементов.
