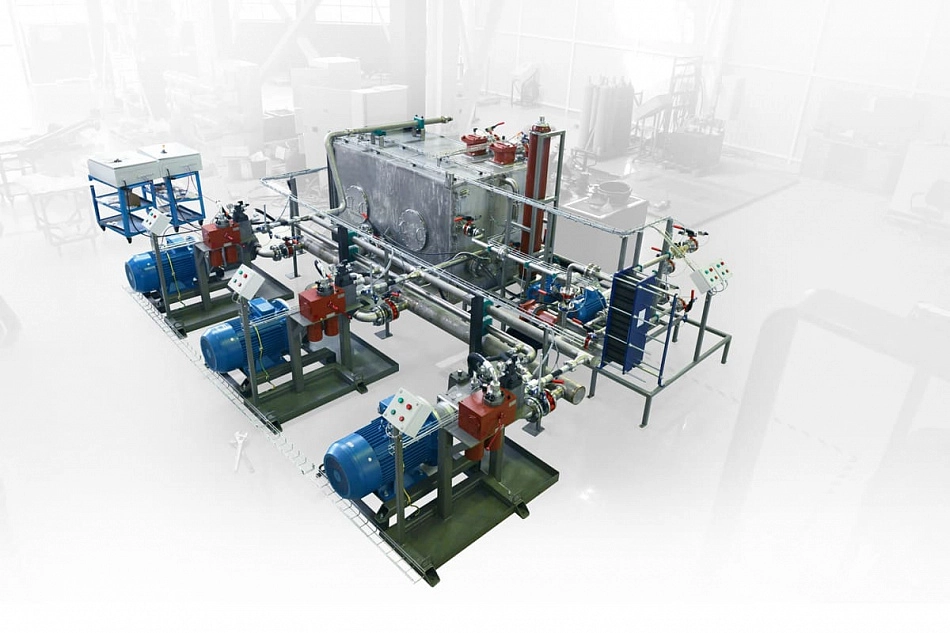

Гидростанция CTR-KV-D0040 для механизма загрузки слябов стана 2000

проект CTR-KV-D0040

Для управления гидроцилиндрами двух механизмов загрузки слябов прокатного стана 2000 ПНЕВМАКС разработала гидростанцию CTR-KV-D0040.

Станция подает рабочую жидкость к загрузочному оборудованию, поддерживает заданное давление в напорной линии и рассчитана на эксплуатацию в режиме 24/7.

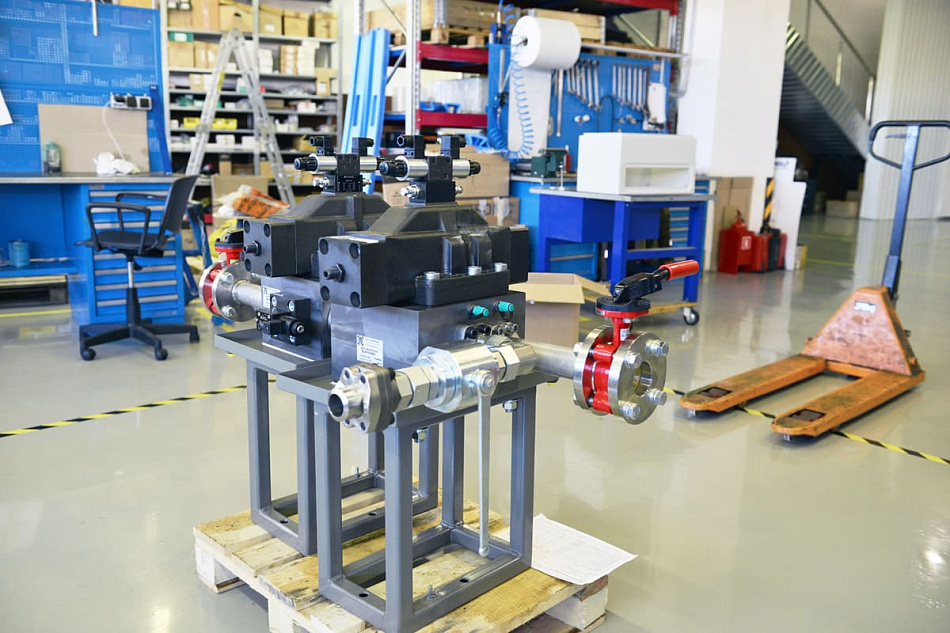

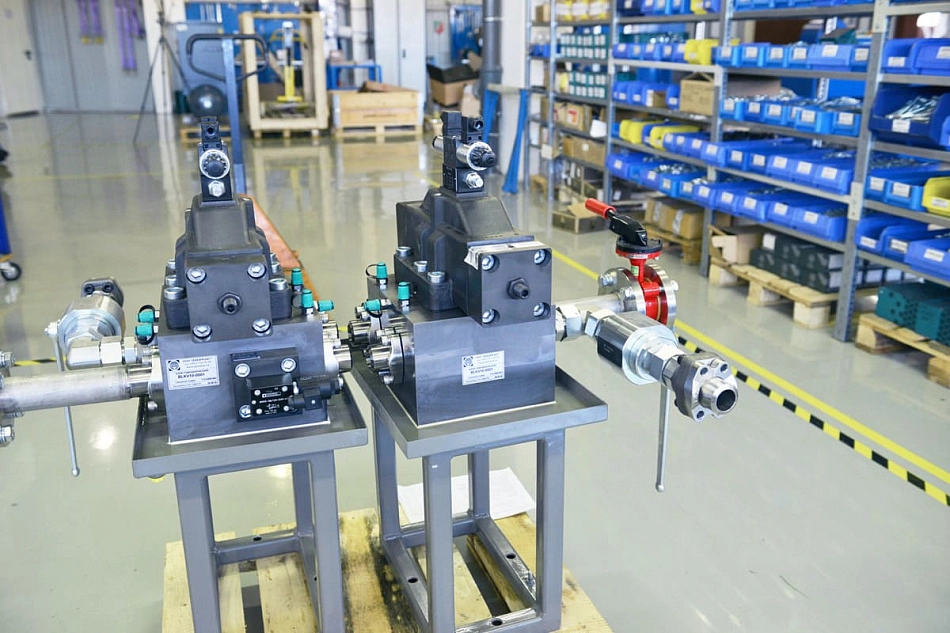

В состав поставки вошли гидравлическая силовая установка, гидроблоки управления гидроцилиндрами, система управления, трубопроводы из нержавеющей стали и комплект ЗИП. Все металлические элементы гидростанции также выполнены из нержавеющей стали в соответствии с требованиями заказчика.

Поддержание давления при работе механизмов загрузки

Силовая часть гидростанции построена на регулируемых аксиально-поршневых насосах с регуляторами постоянного давления.

Такая схема поддерживает заданное давление в напорной линии при изменении потребления рабочей жидкости со стороны гидроцилиндров механизмов загрузки слябов.

Для компенсации кратковременных изменений нагрузки в системе установлен баллонный гидроаккумулятор объемом 55 л. Он снижает величину просадки давления при переходных режимах и дополняет работу насосных агрегатов.

Две насосные группы в работе, одна в резерве

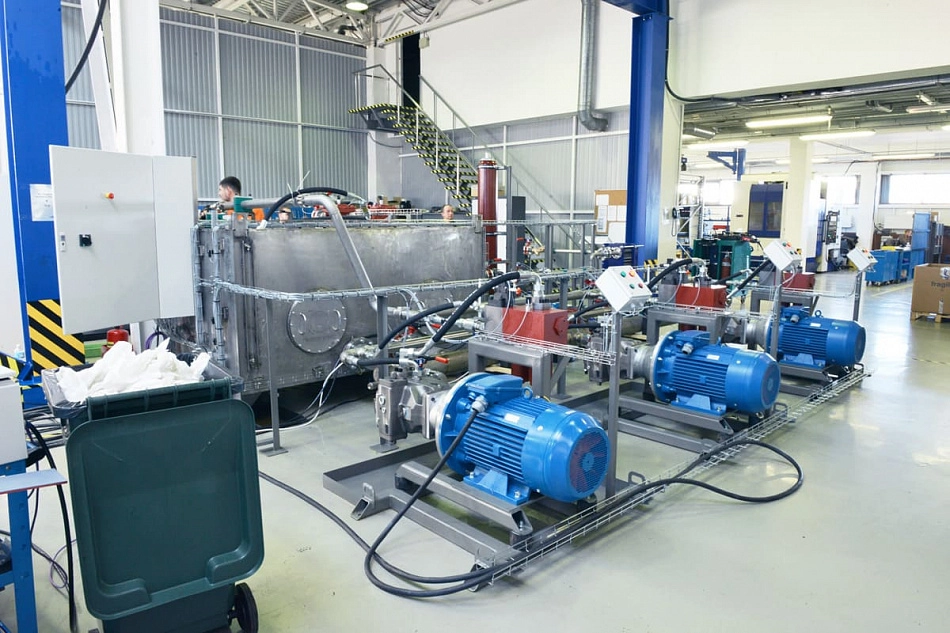

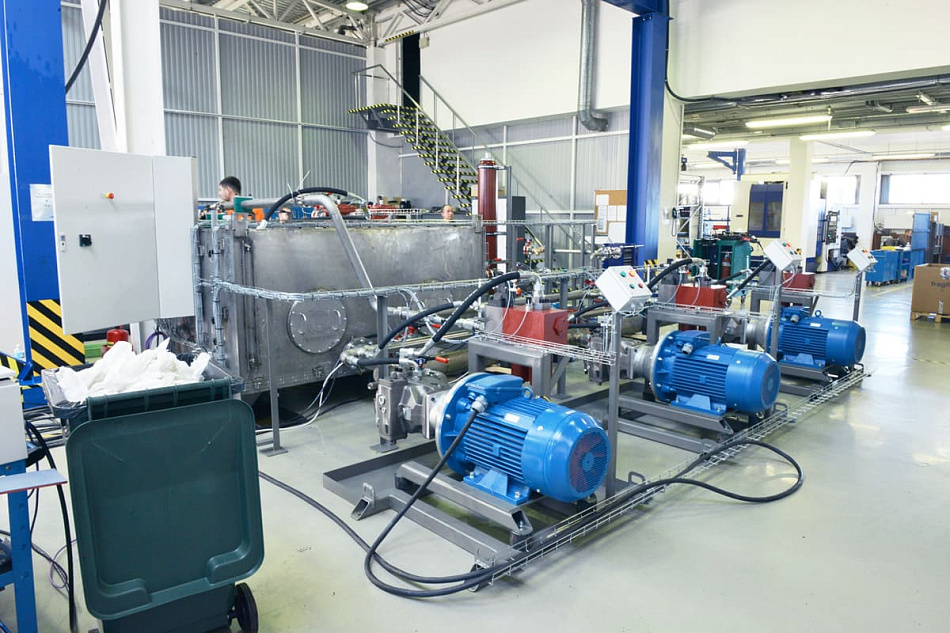

CTR-KV-D0040 оснащена тремя мотор-насосными группами. Каждая группа включает регулируемый аксиально-поршневой насос и электродвигатель.

Гидросистема рассчитана на одновременную работу двух агрегатов. Третья мотор-насосная группа резервирует силовую часть станции.

Номинальный расход указан как 375 × 3 л/мин, мощность электродвигателей — 55 × 3 кВт. Эти параметры сохранены в исходной форме без пересчета в суммарную производительность, поскольку режим совместной работы всех трех групп не предусмотрен.

Циркуляция, охлаждение и заправка масла

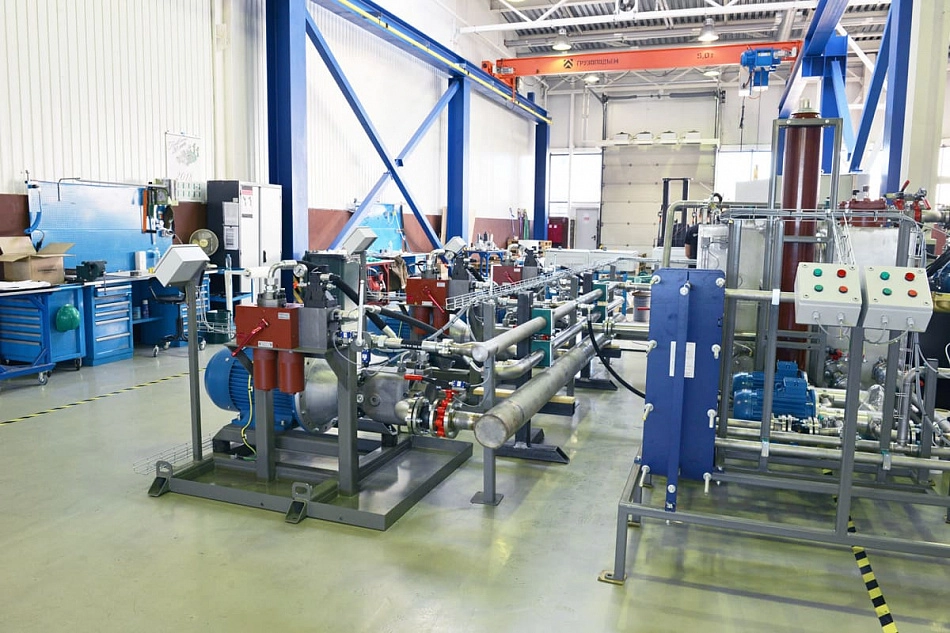

Для поддержания температуры и чистоты рабочей жидкости предусмотрен отдельный контур кондиционирования.

В его состав входят:

винтовой насос;
фильтры;
пластинчатый водяной теплообменник.

Контур обеспечивает независимую циркуляцию масла через фильтры и теплообменник. Он также используется при заполнении гидробака рабочей жидкостью из внешней емкости и при откачке масла во время сервисных работ. Объем гидробака составляет 4000 л. В качестве рабочей жидкости применяется минеральное гидравлическое масло ISO VG 32–46.

Фильтрация без изменения схемы гидросистемы

Рабочая жидкость очищается в нескольких контурах:

напорные фильтры — 10 мкм;
фильтры контура циркуляции и охлаждения — 10 мкм;
сливные фильтры — 25 мкм.

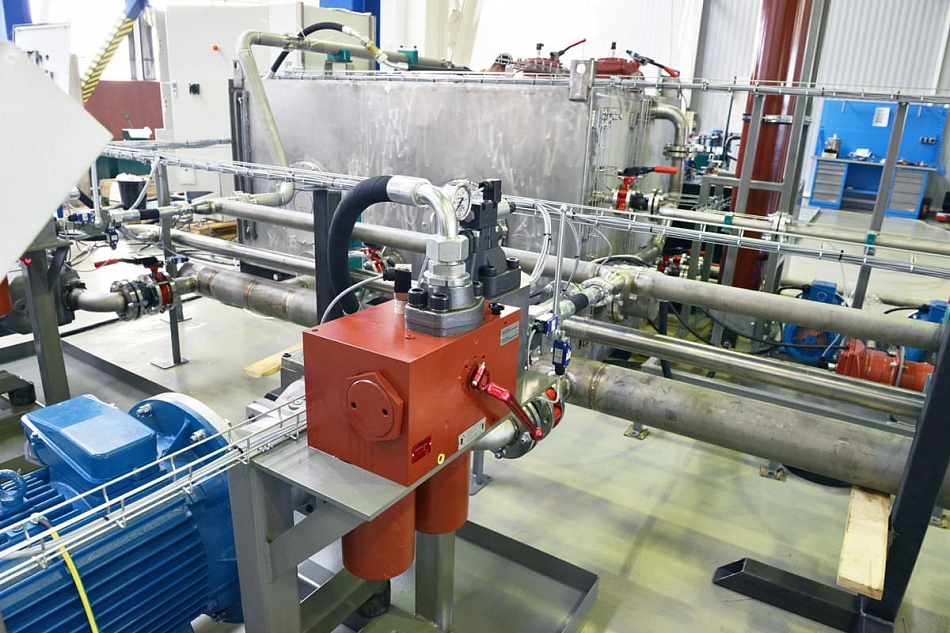

На каждой мотор-насосной группе установлен сдвоенный фильтр с механизмом быстрого переключения. Это позволяет переводить поток между фильтрующими элементами при их обслуживании без изменения общей конфигурации гидросистемы.

Как гидростанция включена в управление станом 2000

CTR-KV-D0040 работает в ручном и автоматическом режимах и обменивается данными с системой управления верхнего уровня. Запуск электродвигателей насосов может выполняться с индивидуальных пультов управления. Автоматическая система контролирует работу силовых агрегатов и состояние гидравлического оборудования.На шаровых кранах установлены датчики положения. Они передают информацию о фактическом состоянии запорной арматуры в систему управления.

Для контроля технического состояния гидростанция оснащена датчиками:

давления;
температуры рабочей жидкости;
уровня масла в гидробаке;
состояния фильтрующих элементов;
положения шаровых кранов.

Полученные сигналы используются для удаленного мониторинга работы оборудования.

Технические характеристики CTR-KV-D0040

объект применения — два механизма загрузки слябов прокатного стана 2000;
объем гидробака — 4000 л;
номинальное давление — 250 бар;
номинальный расход — 375 × 3 л/мин;
количество мотор-насосных групп — 3;
одновременно работающих мотор-насосных групп — до 2;
тип насосов — регулируемые аксиально-поршневые;
тип регуляторов насосов — регуляторы постоянного давления;
мощность электродвигателей — 55 × 3 кВт;
объем гидроаккумулятора — 55 л;
тип гидроаккумулятора — баллонный;
режим работы — 24/7;
рабочая жидкость — минеральное гидравлическое масло ISO VG 32–46;
насос контура кондиционирования — винтовой;
теплообменник — пластинчатый водяной;
тонкость фильтрации напорных фильтров — 10 мкм;
тонкость фильтрации контура циркуляции и охлаждения — 10 мкм;
тонкость фильтрации сливных фильтров — 25 мкм;
материал металлических элементов гидростанции — нержавеющая сталь;
материал трубопроводов — нержавеющая сталь;
режимы управления — ручной и автоматический;
объем поставки — гидравлическая силовая установка, гидроблоки управления, система управления, трубопроводы из нержавеющей стали и комплект ЗИП.
