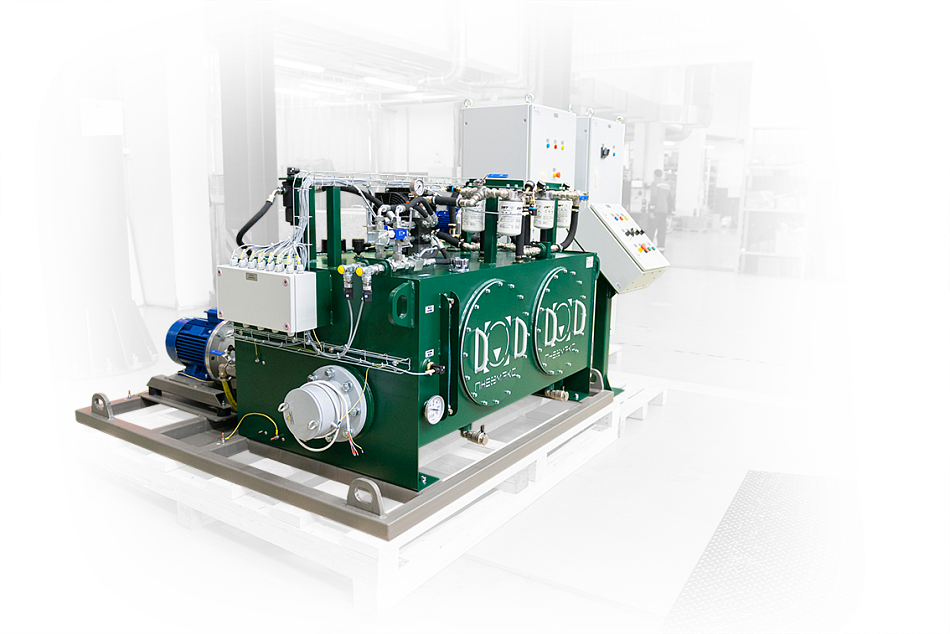

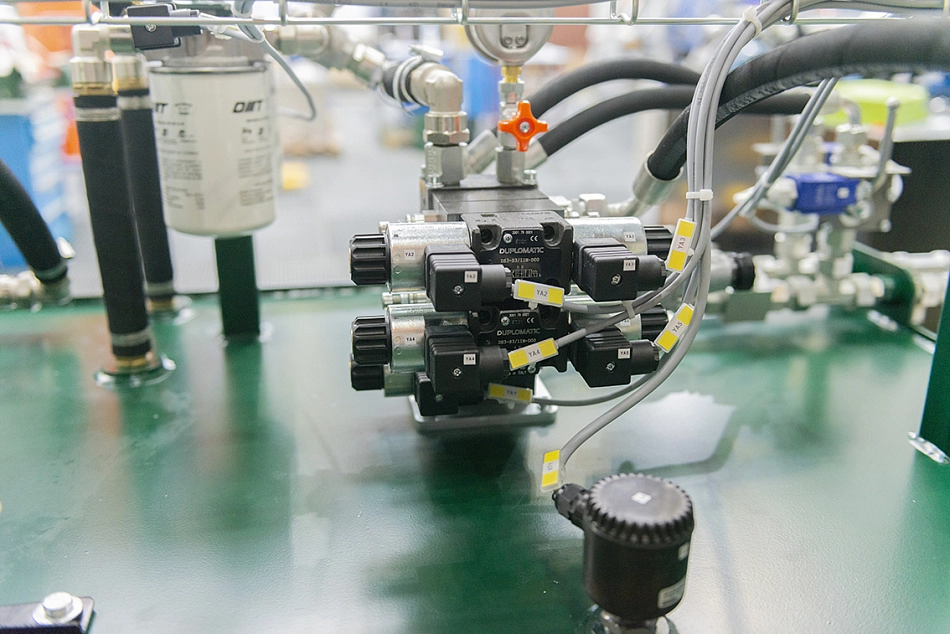

CTR-KV-B2118 - Гидростанция для управления гидроцилиндром, приводящим в движение механизм трубы Вентури

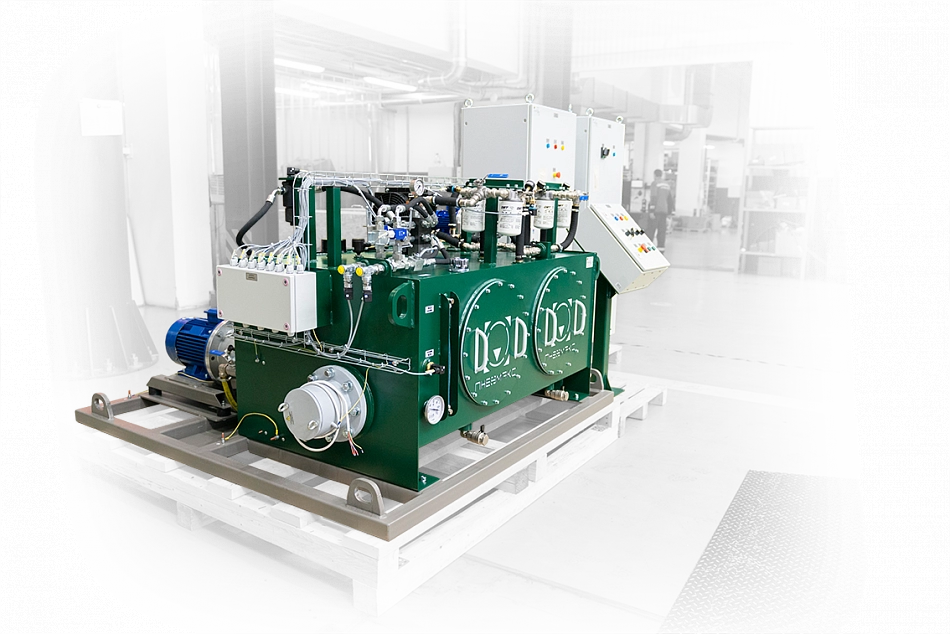

Гидростанция CTR-KV-B2118 предназначена для управления гидроцилиндром механизма трубы Вентури. В составе проекта была также разработана система управления CTR-KV-C0321, обеспечивающая обмен сигналами между гидроприводом, контрольно-измерительными приборами и существующей системой автоматизации заказчика.

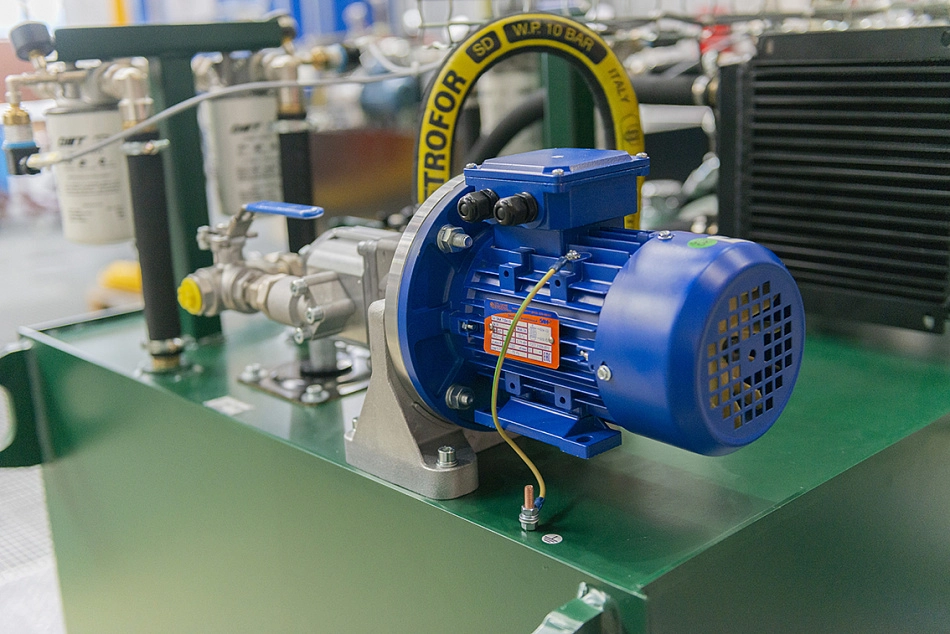

Силовой контур станции построен на мотор-насосной группе с шестеренным насосом производительностью 26 л/мин. Максимальное рабочее давление составляет 160 бар, мощность электродвигателя — 11 кВт.

Интеграция гидропривода в существующую АСУ

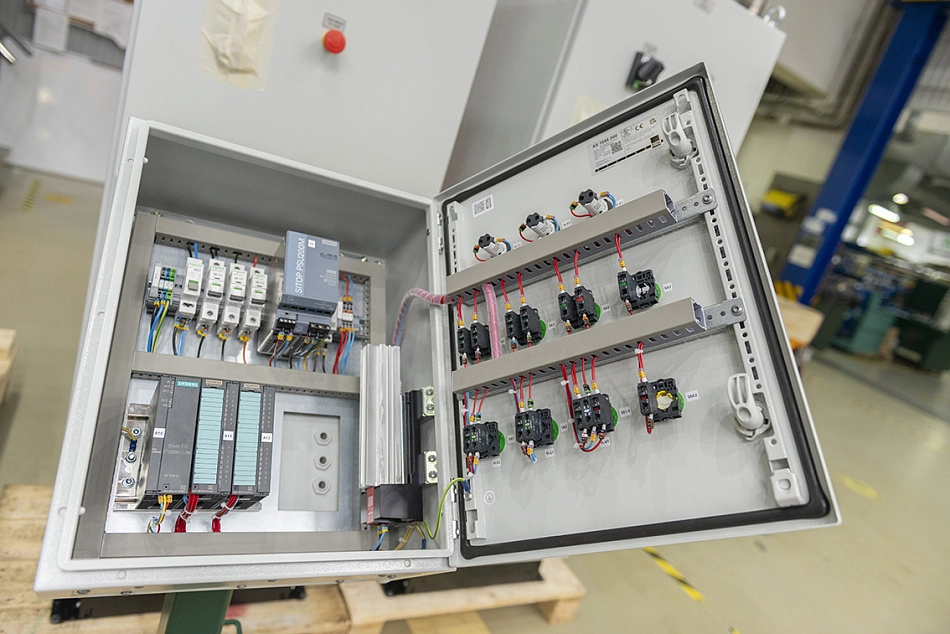

По требованиям заказчика CTR-KV-C0321 выполнена без собственного программируемого контроллера. Шкаф управления построен на станции распределенного ввода-вывода ET200M и подключается по шине Profibus DP к существующей системе управления.

В объем поставки включено прикладное программное обеспечение с логикой работы гидропривода в местном и дистанционном режимах. Программа подготовлена в среде Step7 v5.6 в виде блоков FB, FC и DB для последующей интеграции в существующий ПЛК Siemens S7-400 силами заказчика.

Состав системы управления CTR-KV-C0321

Для местного управления предусмотрен кнопочный пульт без панели визуализации. Электрическая часть комплекса включает шкаф с ET200M, отдельный силовой шкаф и клеммный шкаф датчика перемещения.

Такая архитектура позволяет использовать существующий контроллер предприятия как верхний уровень управления, а CTR-KV-C0321 — как распределенную периферию для сигналов гидропривода и КИП механизма трубы Вентури.

Фильтрация и охлаждение рабочей жидкости

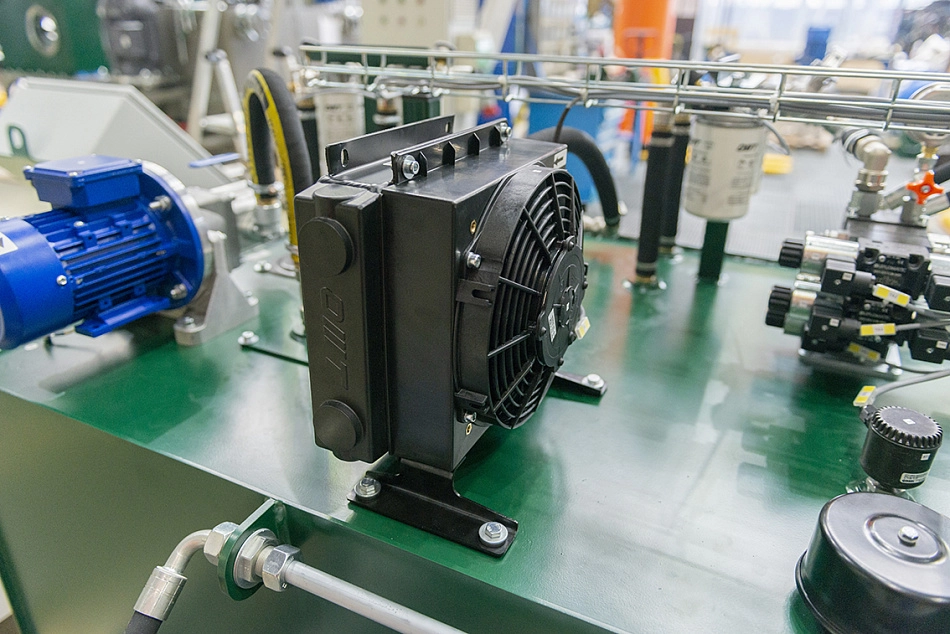

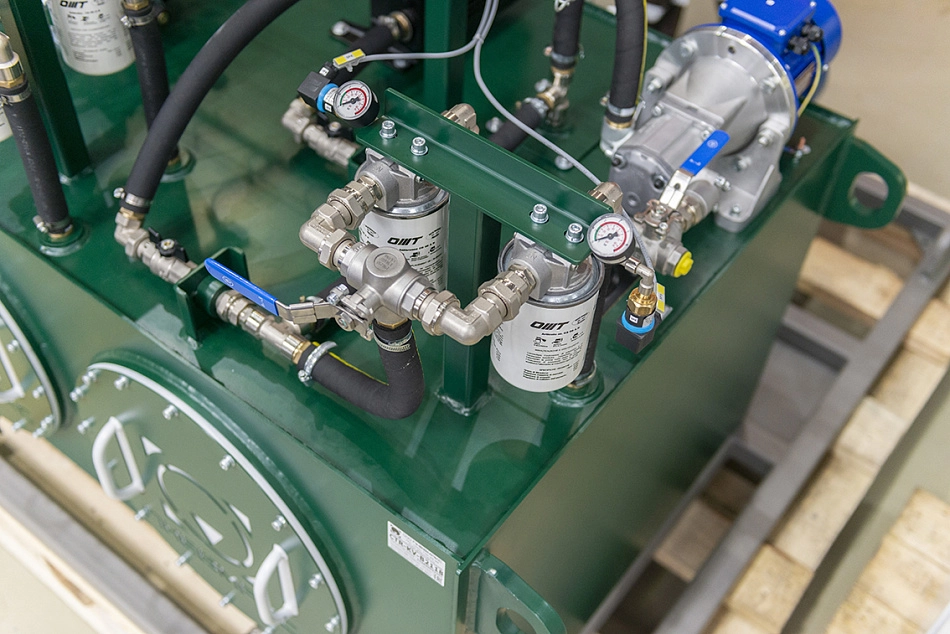

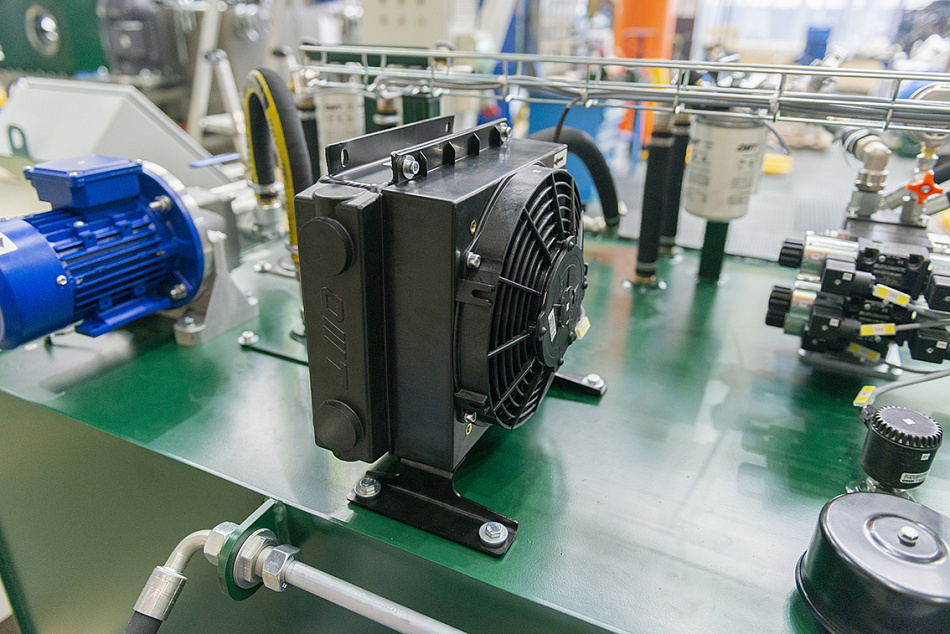

Гидростанция оснащена воздушно-масляным теплообменником производительностью до 40 л/мин. В напорной, сливной и циркуляционной линиях предусмотрена абсолютная фильтрация тонкостью 10 мкм.

Для эксплуатации в промышленной среде станция имеет трехслойное антикоррозионное покрытие и степень защиты IP65. В гидравлических уплотнениях используется материал NBR.

Технические характеристики CTR-KV-B2118
