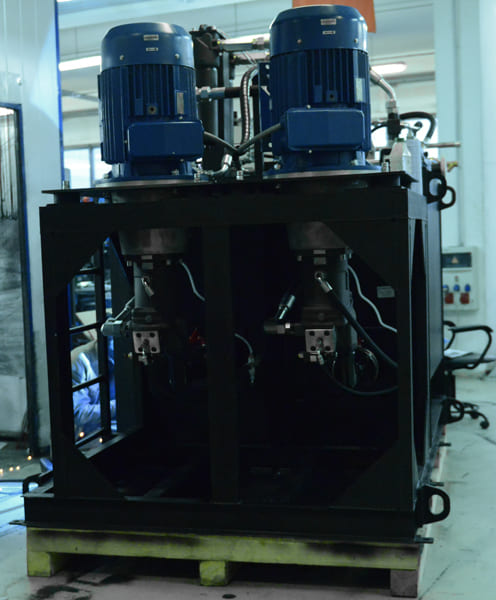

Гидростанция правильно-растяжной машины ПРМ-1000

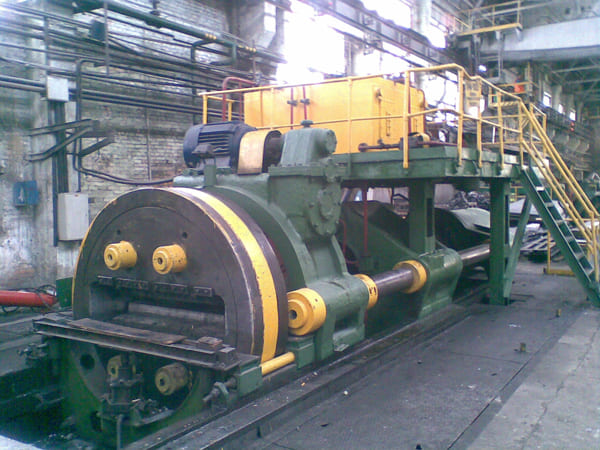

Для правильно-растяжной машины ПРМ-1000 ПНЕВМАКС выполнила замену изношенной и морально устаревшей гидравлической системы. Машина используется для правки толстолистового алюминиевого проката методом растяжения.

Гидросистема предназначена для полуавтоматического управления исполнительными механизмами машины в процессе правки листа. Системы передней и задней головок выполнены как два отдельных гидравлических контура с сохранением существующей структуры оборудования.

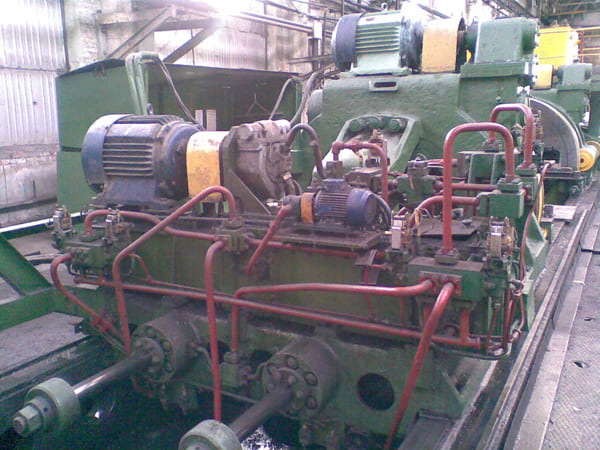

Модернизация гидросистемы правильно-растяжной машины ПРМ-1000

При реконструкции была предусмотрена защита гидросистемы от резких перепадов давления и гидравлических ударов, которые могут возникать при завершении процесса растяжения, обрыве листа или переключении гидравлической аппаратуры.

Отдельно реализована защита от превышения допустимого давления. Давление регулируется в цилиндрах предварительного натяжения, главном цилиндре и цилиндрах зажима клиньев.

Скорость переключения гидрораспределителей и движения исполнительных механизмов регулируется. Это обеспечивает плавную работу гидропривода без резких изменений давления и скорости.

Контроль температуры, фильтрация и диагностика гидросистемы

В обеих гидросистемах предусмотрены автоматические системы охлаждения и нагрева рабочей жидкости. Их работа зависит от текущей температуры масла.

Рабочая жидкость проходит фильтрацию с индикацией загрязнения фильтрующих элементов. Для обслуживания и контроля оборудования предусмотрена возможность визуального контроля основных параметров гидросистемы.

Модернизация была направлена на улучшение условий работы гидравлической системы и узлов машины, повышение удобства контроля и снижение затрат на ремонт и техническое обслуживание оборудования.
