Специальные гидроцилиндры HC3-80/50/50-0050/SP для металлургии

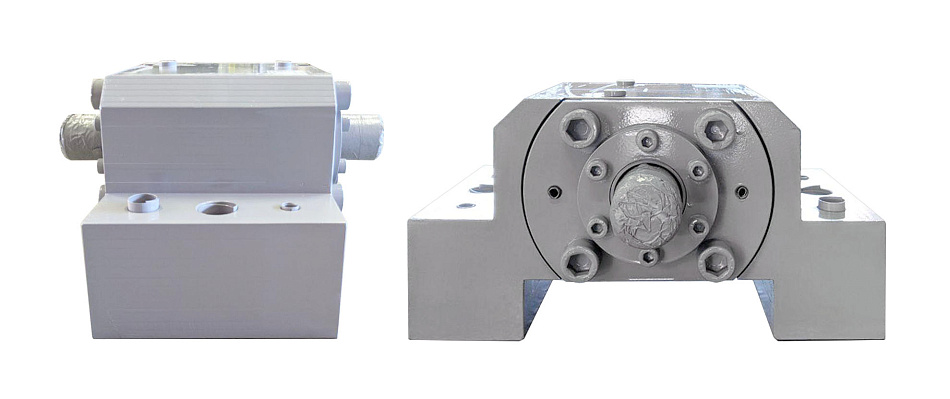

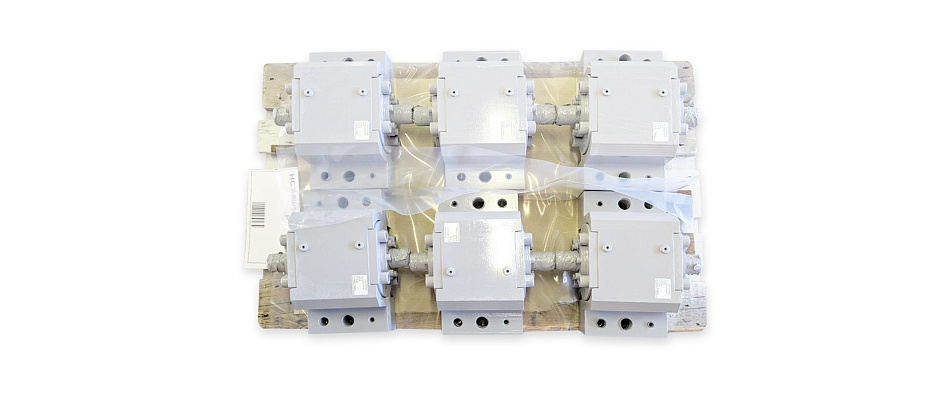

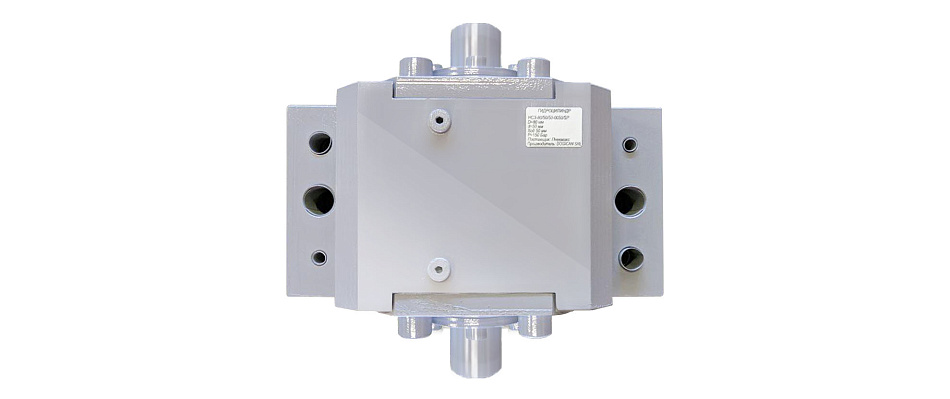

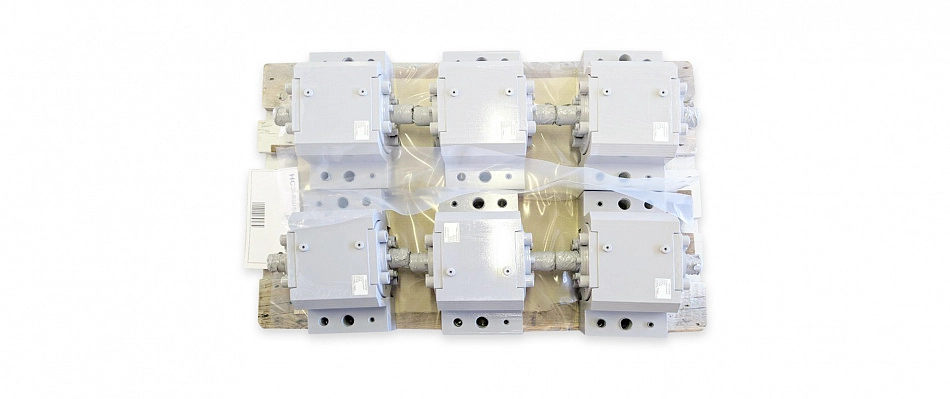

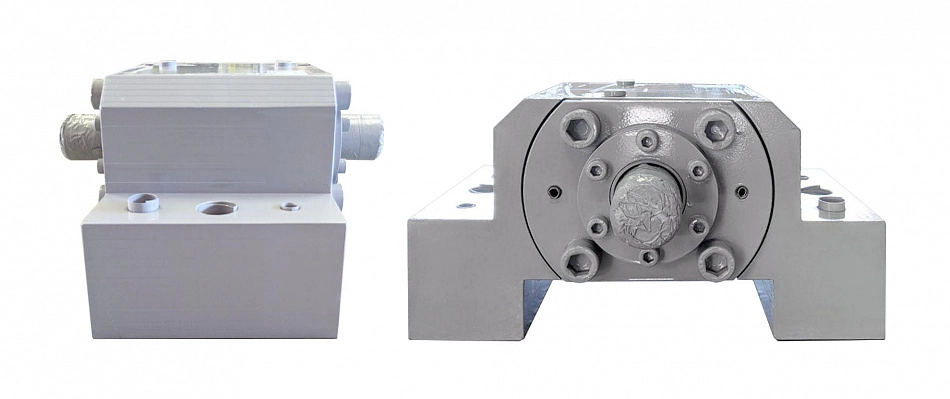

Для фиксации клетей стана горячей прокатки 2000 компания ПНЕВМАКС разработала и поставила 18 специальных гидроцилиндров HC3-80/50/50-0050/SP. Гидроцилиндры устанавливаются непосредственно в станине прокатного стана. Конструкция изготовлена по чертежам заказчика с учетом ограниченного монтажного пространства, присоединительных размеров и условий эксплуатации в зоне горячей прокатки.
Гидроцилиндры для установки в станине прокатного стана
Размещение гидроцилиндров внутри существующей станины потребовало нестандартной конфигурации корпуса и минимизации габаритов. Конструкция адаптирована к компоновке узла фиксации клетей без изменения расположения окружающего оборудования. Диаметр поршня составляет 80 мм, диаметр штока — 50 мм, ход — 50 мм. Для выполнения монтажных и демонтажных работ в корпусе предусмотрено пять резьбовых отверстий М10 под рым-болты.
Уплотнительная система гидроцилиндров для горячей прокатки
Гидроцилиндры эксплуатируются при температуре окружающей среды до +80 °C и повышенной влажности. Для этих условий разработана специальная система герметизации поршня и штока.
Поршень оснащен двухсторонним уплотнением и двумя подшипниками скольжения. Разнесенные направляющие элементы формируют широкую опорную базу и обеспечивают стабильное перемещение поршня при сохранении низкого трения. Для герметизации штока применены шевронные уплотнения, ограничивающие вынос рабочей жидкости на его поверхность. Это особенно важно при установке гидроцилиндров в зоне горячей прокатки, поскольку снижает риск попадания масла на горячую металлическую полосу.
Закалка и хромирование штока гидроцилиндра
Контакт шевронных уплотнений со штоком сопровождается повышенным трением. Для увеличения износостойкости шток закален токами высокой частоты и хромирован. Толщина хромового покрытия составляет 30 мкм. Упрочненная поверхность повышает стойкость штока к износу и коррозионному воздействию влажной производственной среды.
Корпус гидроцилиндра защищен лакокрасочным покрытием.
Технические характеристики HC3-80/50/50-0050/SP
- объект применения — узел фиксации клетей стана горячей прокатки 2000;
- количество поставленных гидроцилиндров — 18 шт.;
- диаметр поршня — 80 мм;
- диаметр штока — 50 мм;
- ход штока — 50 мм;
- рабочее давление — 150 бар;
- максимальное давление — 170 бар;
- испытательное давление при статических испытаниях — 255 бар;
- максимальное усилие толкания — 75 кН;
- максимальное усилие втягивания — 46 кН;
- рабочая жидкость — минеральное гидравлическое масло HL/HLP;
- температура эксплуатации — от −20 до +80 °C;
- система уплотнения поршня — двухсторонняя;
- направляющие элементы поршня — два подшипника скольжения;
- уплотнение штока — шевронное;
- обработка штока — закалка токами высокой частоты;
- покрытие штока — хромирование толщиной 30 мкм;
- монтажные элементы — пять резьбовых отверстий М10 под рым-болты;
- масса одного гидроцилиндра — около 87 кг;
- исполнение — по чертежам заказчика.
