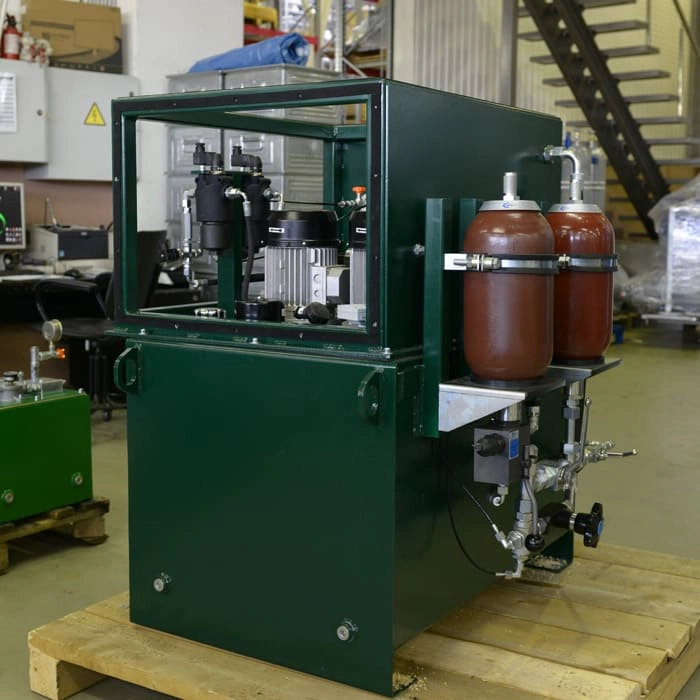

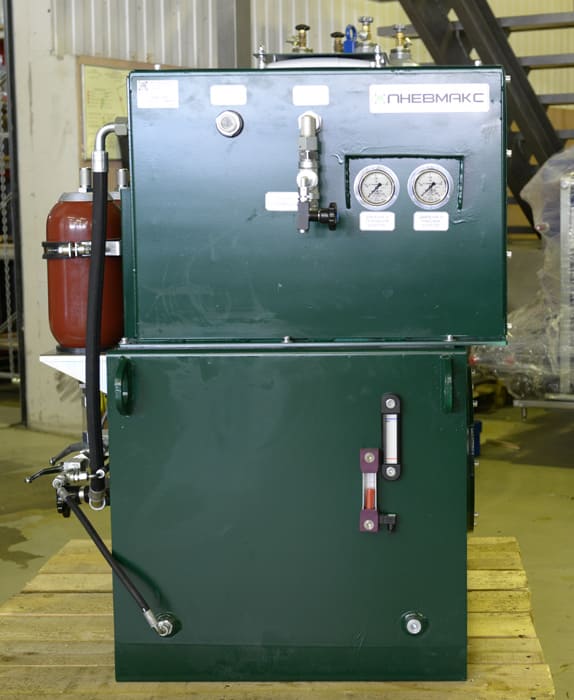

Гидростанция CTR-KV-B0101 для управления гидроцилиндром привода диафрагмы последней ступени паровой турбины

Гидростанция CTR-KV-B0101 разработана для управления гидроцилиндром привода диафрагмы последней ступени паровой турбины. Станция обеспечивает гидравлическое питание исполнительного механизма и работает в составе системы управления турбинным оборудованием.

Силовая часть построена на базе мотор-насосной группы с шестерённым насосом. Передача крутящего момента от электродвигателя к насосу осуществляется через кулачковую муфту с демпфирующей проставкой, что способствует снижению вибрации и уровня шума при работе оборудования.

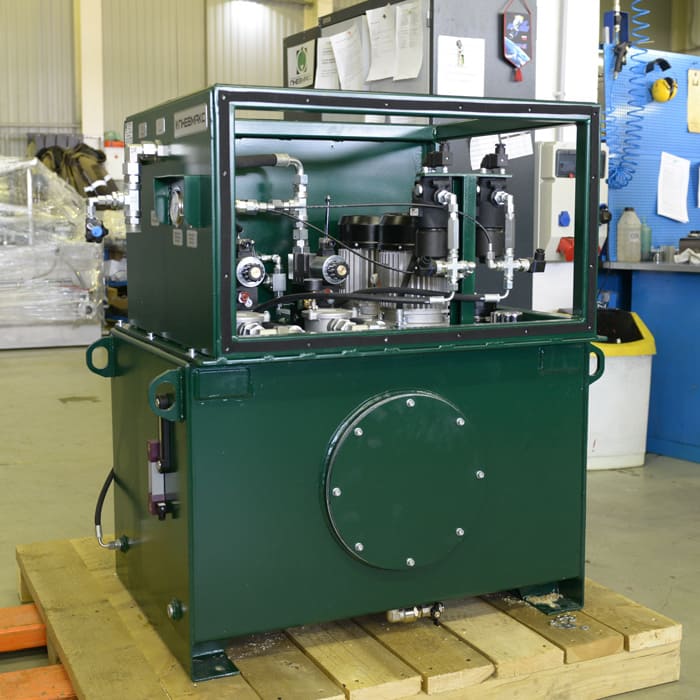

Компоновка гидравлической станции

В состав CTR-KV-B0101 входят гидробак, мотор-насосная группа с предохранительным клапаном и блок направляющих и регулирующих клапанов.

Гидроаппаратура выполнена на базе компонентов Duplomatic MS S.p.A. Применённые гидравлические компоненты унифицированы и могут заменяться современными аналогами зарубежного и отечественного производства.

Управление электромагнитными клапанами осуществляется напряжением 24 В постоянного тока. Электродвигатель насосного агрегата питается от трёхфазной сети 380 В частотой 50 Гц.

Фильтрация рабочей жидкости

Для очистки рабочей жидкости предусмотрена фильтрация на всасывающей и сливной магистралях.

На сливной линии установлен фильтр с тонкостью фильтрации 25 мкм. Он оснащён визуальным индикатором загрязнения и перепускным клапаном, который обеспечивает проход рабочей жидкости при увеличении сопротивления фильтрующего элемента.

На всасывающей линии применяется фильтр с тонкостью фильтрации 90 мкм. Такая схема позволяет контролировать загрязнение рабочей жидкости на различных участках гидравлического контура.

Гидробак оснащён визуальным указателем уровня масла, воздушным фильтром-сапуном и сливным отверстием.

Испытания после сборки

После завершения сборки гидростанция проходит обязательные испытания. В ходе проверки контролируется работоспособность оборудования и соответствие основных параметров требованиям проекта перед вводом станции в эксплуатацию в составе турбинной установки.

Основные технические характеристики
