Система управления высокого давления теплофикационной турбины Т-295/335-23,5

Электрогидравлическая система регулирования паровой турбины мощностью 335 МВт

Компания ПНЕВМАКС приняла участие в создании теплофикационной турбины нового поколения Т-295/335-23,5, разработанной Уральским турбинным заводом. В рамках проекта ПНЕВМАКС выполнила разработку и изготовление гидравлической системы управления высокого давления, включающей серводвигатели, маслонапорную установку и аккумуляторный стенд.

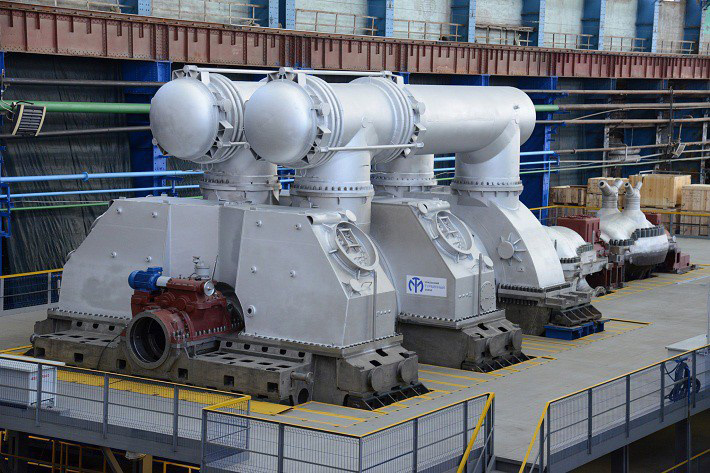

Турбина мощностью 335 МВт предназначена для установки на ТЭЦ-22 ПАО «Мосэнерго» и относится к наиболее мощным теплофикационным турбинам российского производства. Электрогидравлическая система управления обеспечивает работу исполнительных механизмов регулирования и защиты турбины, влияя на точность управления, надежность и безопасность эксплуатации оборудования.

Состав гидравлической системы управления

ПНЕВМАКС выполнила разработку и поставку комплекса оборудования, включающего:

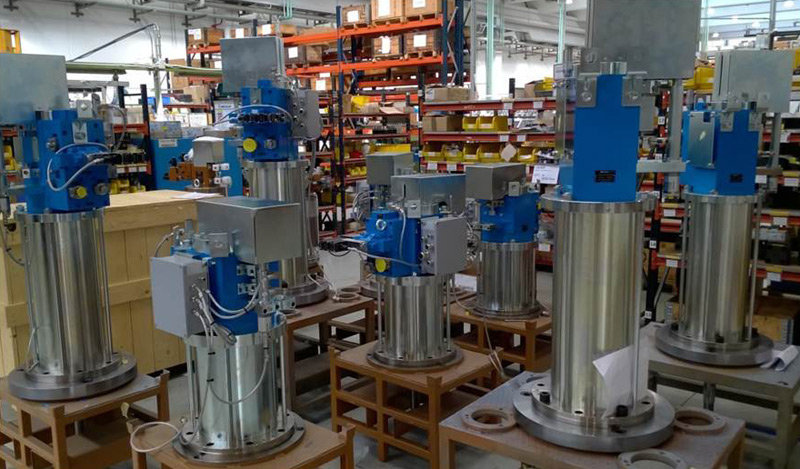

• серводвигатели с датчиками обратной связи по положению;

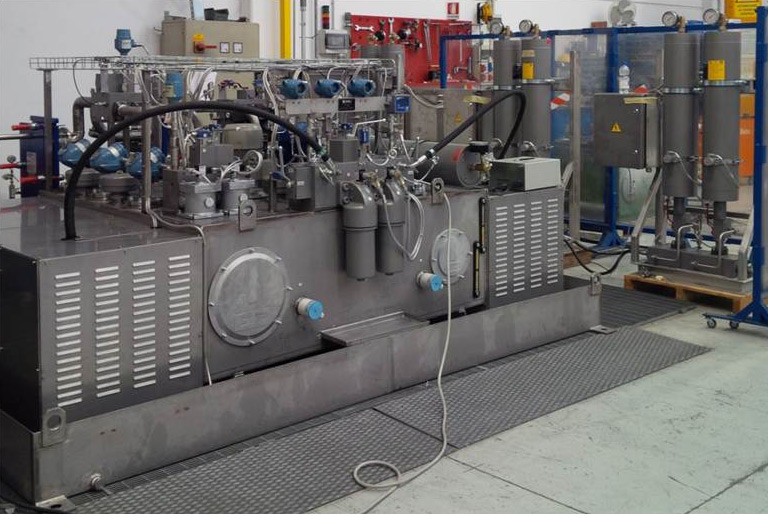

• маслонапорную установку из нержавеющей стали;
• аккумуляторный стенд с поршневыми гидропневматическими аккумуляторами.

• четырьмя стопорными клапанами;
• шестью регулирующими паровыми клапанами;
• регулирующей диафрагмой турбины.

Управление регулирующими и стопорными клапанами турбины

Электрогидравлическая система предназначена для точного управления исполнительными механизмами паровой турбины во всех эксплуатационных режимах.

Серводвигатели оснащены датчиками положения, формирующими сигнал обратной связи для системы автоматического регулирования. Такое решение обеспечивает точное позиционирование регулирующих органов и позволяет поддерживать заданные режимы работы турбоагрегата.

Маслонапорная установка системы регулирования

Источником гидравлической энергии служит маслонапорная установка, изготовленная из нержавеющей стали.

В состав системы также входит аккумуляторный стенд с поршневыми гидропневматическими аккумуляторами, предназначенный для поддержания требуемых параметров гидравлической системы и обеспечения работы исполнительных механизмов в переходных режимах.

Особенности проекта

Гидравлическая система управления разработана для применения в составе турбины нового поколения, рассчитанной на работу при температуре свежего и промежуточно перегретого пара до 565 °С.

Электрическая часть системы регулирования и защиты построена на базе современных промышленных контроллеров российского производства и предусматривает интеграцию с интеллектуальной системой диагностики оборудования.

Применение современной электрогидравлической системы регулирования позволило расширить рабочий диапазон эксплуатации турбины и обеспечить высокую точность управления исполнительными механизмами.

Основные технические характеристики проекта

• мощность турбины — 335 МВт;
• объем маслобака — 1500 л;
• температура свежего пара — 565 °С;
• снижение уровня шума турбоагрегата — до 70 дБ;
• исполнительные механизмы:
  • 4 стопорных клапана;
  • 6 регулирующих паровых клапанов;
  • 1 регулирующая диафрагма;
• маслонапорная установка из нержавеющей стали;
• аккумуляторный стенд с поршневыми гидропневматическими аккумуляторами.
