AS - Гидроаккумулятор баллонный

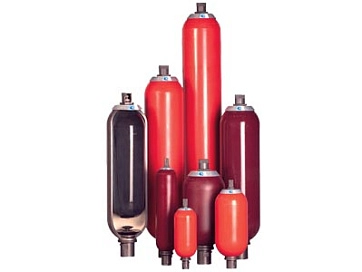

AS – Аккумулятор пневмогидравлический баллонный

Характеристики

Артикул

Максимальное давление

360 бар

Номинальные объемы

0,2-55 литров

Температура эксплуатации

-40 ÷ +150 °C

Гарантия

2 года

Каталог

подробный

Калькуляторы

Гидроаккумулятор

CAD модель

AS.rar

Товары Подробное описание

Подробное описание

Аккумуляторы баллонного типа состоят из бесшовной цилиндрической емкости, изготовленной из высокопрочной стали. За счет встроенного в аккумулятор эластичного резинового баллона (мешка) внутри он разделен на две полости: газовую и жидкостную.

Баллон заряжается техническим азотом через газовый клапан для создания давления предварительной зарядки аккумулятора Р0. Когда жидкость поступает в аккумулятор, газ сжимается, и давление газа увеличивается. Объем газа тем временем уменьшается, что позволяет жидкости заполнять аккумулятор. Как только давление в жидкостной полости станет меньше давления в газовой части, аккумулятор начнет разряжаться.

В канале присоединения баллонного аккумулятора к гидросистеме установлен обратный тарельчатый клапан, который закрывается, когда давление в гидросистеме меньше давления зарядки аккумулятора. Это защищает резиновый баллон от вытеснения в жидкостный канал и, как следствие, от повреждений. Когда в гидросистеме достигается минимальное рабочее давление, то в жидкостной полости аккумулятора должен оставаться небольшой объем масла (примерно, 10% от номинального объема гидроаккумулятора), который предохраняет резиновый баллон от удара о гидравлический клапан при каждом процессе разрядки.

Газовый клапан состоит из внешних крышек, уплотнительной крышки, клапана заполнения, корпуса газового клапана и прорезиненной шайбы.

Максимальное рабочее давление балонного аккумулятора (P2) не должно превышать давление зарядки (P0) больше чем в 4-е раза. Учитывайте это при проектировании.

Код для заказа

1	2	3	4	5	6	7	-	8	-	9	10	/	11
AS	3	P	360	C	A7	V	-	11	-	C0	C0	/	0

	Значение позиции	Расшифровка кодировки
1	Баллонный аккумулятор	AS = баллонный аккумулятор
2	Номинальный объем	0,2 = 0,2 л 0,7 = 0,7 л 1 = 1 л 1,5 = 1,5 л 3 = 3 л 5 = 5 л 10 = 10 л 15 = 15 л 20 = 20 л 25 = 25 л 35 = 35 л 55 = 55 л
3	Материал резинового баллона	P = нитриловый каучук (NBR) (другие варианты по запросу)
4	Максимальное рабочее давление	360 = 360 бар
5	Материал корпуса	С = углеродистая сталь (другие варианты по запросу)
6	Канал для подвода жидкости	G4 = 1/2" BSP ISO 228 с канавкой под уплотнительное кольцо (для 0,2 л) A5 = 3/4’’ BSP ISO 228 с канавкой под уплотнительное кольцо (для 0.7…1.5 л) A7 = 1 1/4’’ BSP ISO 228 с канавкой под уплотнительное кольцо (для 3…5 л) A9 = 2’’ BSP ISO 228 с канавкой под уплотнительное кольцо (для 10…55 л)
7	Канал для зарядки газом	V = стандартный клапан с резьбой 5/8’’ UNF
8	Сертификаты и паспорт	11 = паспорт для Ростехнадзора
9	Гидравлический канал	С0 = стандартное исполнение из углеродистой стали
10	Газовый клапан	С0 = стандартное исполнение из углеродистой стали
11	Давление предварительной зарядки	0 - 280 (бар) Стандартно - 0 бар

AS1.5P360CA5V-11-C0C0/0	AS3P360CA7V-11-C0C0/0	AS35P360CA9V-11-C0C0/0
AS55P360CA9V-11-C0C0/0	AS10P360CA9V-11-C0C0/0	AS20P360CA9V-11-C0C0/0
AS0.7P360CA5V-11-C0C0/0	AS5P360CA7V-11-C0C0/0	AS25P360CA9V-11-C0C0/0
AS0.7P360CRG2V-11-C0C0/0	AS55P360CH8V-11-C0C0	AS35V360CA9V-11-C0C0/0
AS5P360CA7V0-11-C0C0/0_without filling valve	AS3P360CH7V-11-C0C0	AS3V360CH7V-11-C0C0
AS1.5N360CA5V-11-C0C0	AS1.5E360CA5V-11-C0C0

Скачать 2D и 3D модели товара «Аккумулятор пневмогидравлический баллонный AS» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».

Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
