LC/LP - Клапаны обратные управляемые (логические элементы)
Характеристики
Артикул
LC*, LP*
Типоразмеры
DN16 - DN63
Рабочее давление
420 бар
Расход
до 5000 л/мин
Температура эксплуатации
-20°C...+80°C
Дополнительно
Патронно-стыковой монтаж
Гарантия
2 года
Подробное описание
Логические элементы представляют собой встраиваемые клапаны, предназначенные для установки в блоках или плитах. Они могут поставляться в шести различных размерах: LC16, LC25, LC32, LC40, LC50, LC63Предназначены для создания сложных гидравлических контуров с использованием функциональных компактных блоков при высоких значениях расхода и низкими падениями давления.
Состоят из встраиваемого клапана с посадочным местом по ISO 7368/DIN 24342 и крышкой. Крышка включает в себя линии управления встраиваемыми клапанами; некоторые версии предназначены для установки клапанов СЕТОР 3 для реализации различных функций управления.
Для номинальных размеров 25, 32, 40, 50, и 63 доступна версия, обеспечивающая уменьшение утечек путем установки уплотнительного кольца в седло номер 5.

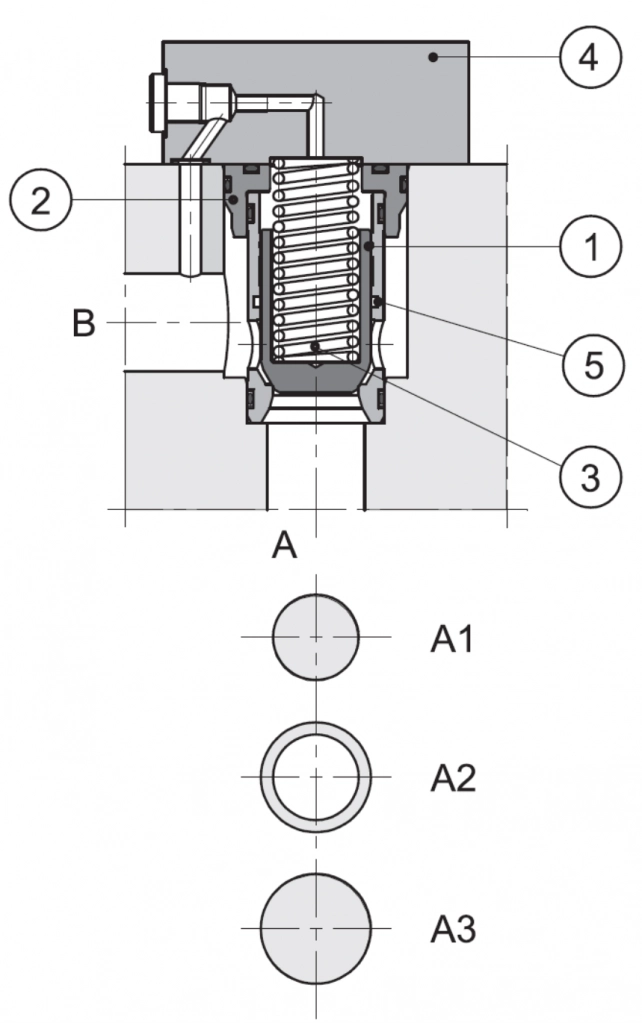

Встраиваемые клапаны состоят из гильзы, собственно клапана и прижимной пружины. Клапан может быть либо стандартным (S), либо с виброгасящим наконечником (D), пригодным для плавного управления потоком во время фаз открытия и закрытия клапана.
Существует два различных вида встраиваемых клапанов:
1. Тип Q: этот клапан используется для управления расходом и направлением, а также в качестве обратного клапана.Используемые площади:
- А1 - соответствует площади диаметра седла считающейся условной площадью = 1
- А3 - соответствует площади внутреннего диаметра гильзы
- А2 - соответствует разнице между А3-А1
Клапан открывается когда давление, воздействующее либо на площадь А1 (поток от А к В) или на площадь А2 (поток от В к А), превышает давление, воздействующее на площадь А3 (добавленное к значению напряжения пружины).
2. Тип Р: этот клапан используется для управления давлением.В этом случае площади А1 и А3 равны (отношение площадей составляет 1:1) и клапан только обеспечивает движение потока от А к В.
Код для заказа встраиваемых клапанов
| 1 | 2 | - | 3 | 4 | / | 5 | 6 |
|---|---|---|---|---|---|---|---|
| LC | 16 | QS | 0.5 | 20 | N |
| 1 | Встраиваемый клапан | |
| 2 | Типоразмер |
16 = ND16 25 = ND25 32 = ND32 40 = ND40 50 = ND50 63 = ND63 |
| 3 | Тип клапана |
QS = отношение площадей (A1/A3) = 1 : 1,66 (управление расходом) QD = отношение площадей (A1/A3) = 1 : 1,66 (управление расходом с виброгасящим наконечником) PS = отношение площадей (A1/A3) = 1 : 1 (управление давлением) |
| 4 | Номинальное давление срабатывания |
0,5 = 0,5 бар 1 = 1 бар (ТОЛЬКО ДЛЯ ТИПА ND63) 2 = 2 бара (НЕ ДОСТУПНО ДЛЯ ТИПА ND63) 4 = 4 бара |
| 5 | Номер серии |
20 = для QS и QD 21 = для PS Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29 |
| 6 | Уплотнения | N = уплотнения NBR для минеральных масел |
Код для заказа крышек встраиваемых клапанов
| 1 | 2 | 3 | / | 4 | 5 |
|---|---|---|---|---|---|
| LP | 16 | R | 20 | N |
| 1 | Крышка для встраиваемого двухлинейного клапана типа LC | |
| 2 | Типоразмер |
16 = ND16 25 = ND25 32 = ND32 40 = ND40 50 = ND50 63 = ND63 |
| 3 | Тип крышки |
R = с внешним пилотным управлением, реализующая функцию обратного клапана и управления потоком D = с функцией обратного клапана и управления потоком DZ = с функцией управления потоком и возможностью управления другими клапанами DF1 = с функцией обратного клапана и управления потоком, клапаном «ИЛИ» с 2-мя линиями пилотного управления DF2 = с функцией обратного клапана и управления потоком, клапаном «ИЛИ» с приоритетным управлением по 2-м линиям пилотного управления Q = с функцией управления потоком DP* = с функцией управления по давлению DPE* = с функцией управления по давлению |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29 |
| 5 | Уплотнения | N = уплотнения NBR для минеральных масел |
Код для заказа контролируемых встраиваемых элементов
| 1 | 2 | 3 | - | 4 | 5 | 6 | / | 7 | 8 |
|---|---|---|---|---|---|---|---|---|---|
| LCM | 16 | D | Q | D | 4 | 20 | DN |
| 1 | Логический элемент с закрытым контуромм электрической обратной связи | |
| 2 | Типоразмер |
16 = Ду 16 25 = Ду 25 32 = Ду 32 40 = Ду 40 |
| 3 | Тип крышки |
D = с функцией обратного клапана и управления потоком Z = с функцией управления потоком и возможностью управления другими клапанами |
| 4 | Отношение площадей встраиваемого клапана | Q = (A1/A3) = 1 : 1,5 |
| 5 | Вариант исполнения | D = версия с виброгасящим наконечником |
| 6 | Давление срабатывания | 4 = 4 бара |
| 7 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29 |
| 8 | Уплотнения |
N = уплотнения NBR для минеральных масел |
Скачать 2D и 3D модели товара «Встраиваемые элементы (логические элементы) LC*, LP*» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
Доставка и оплата
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
