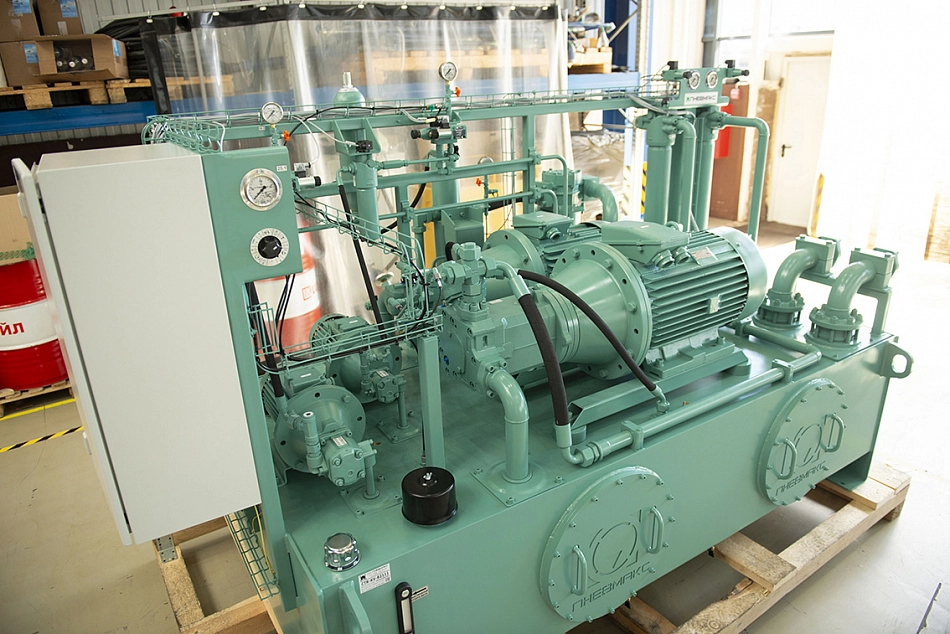

CTR-KV-B2111 - гидростанция для штамповочного пресса КИ8044

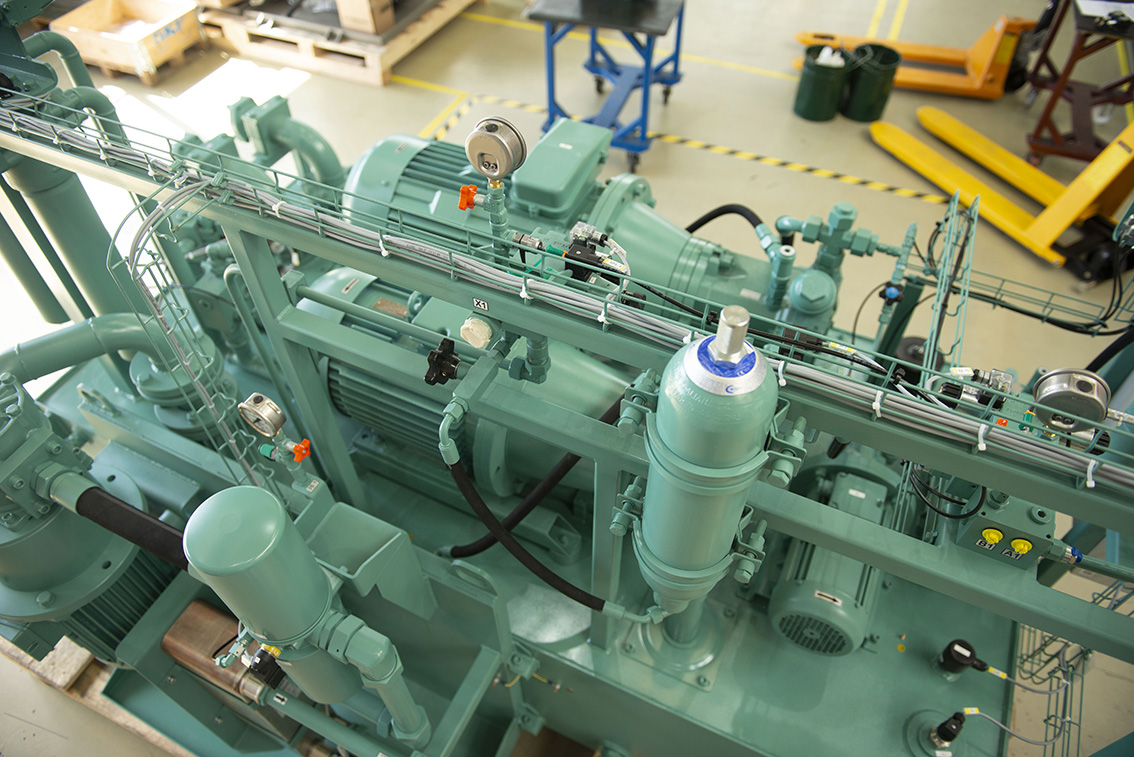

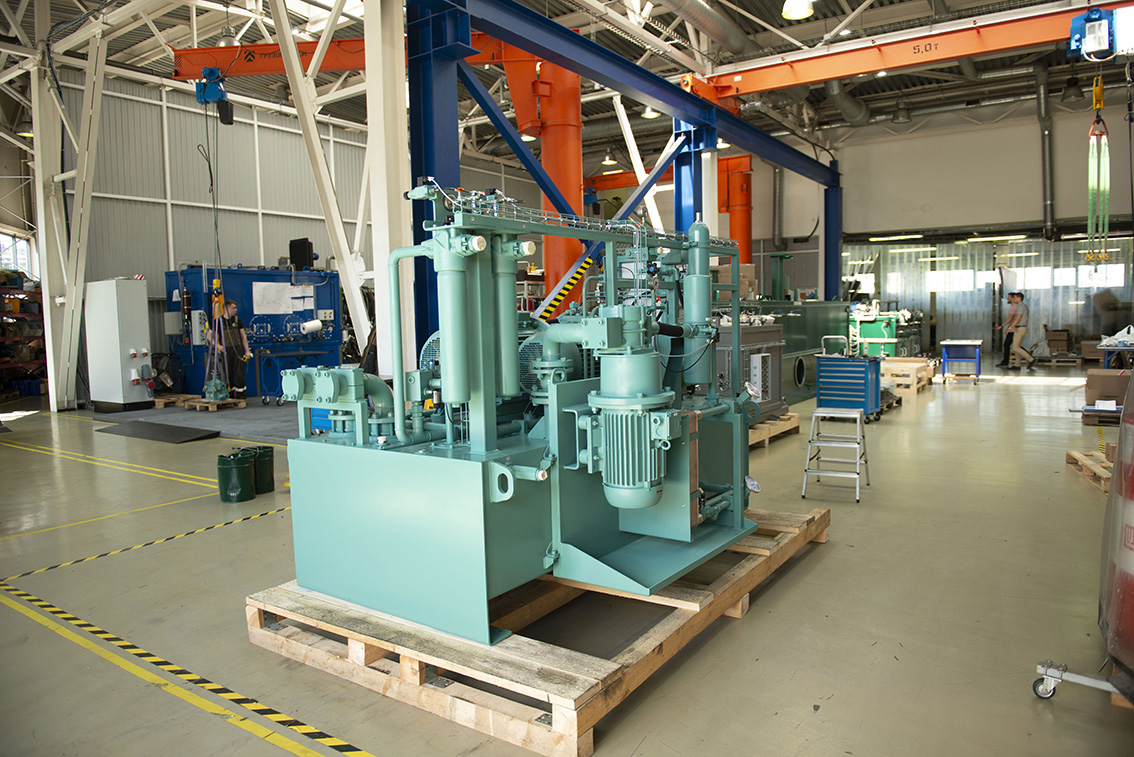

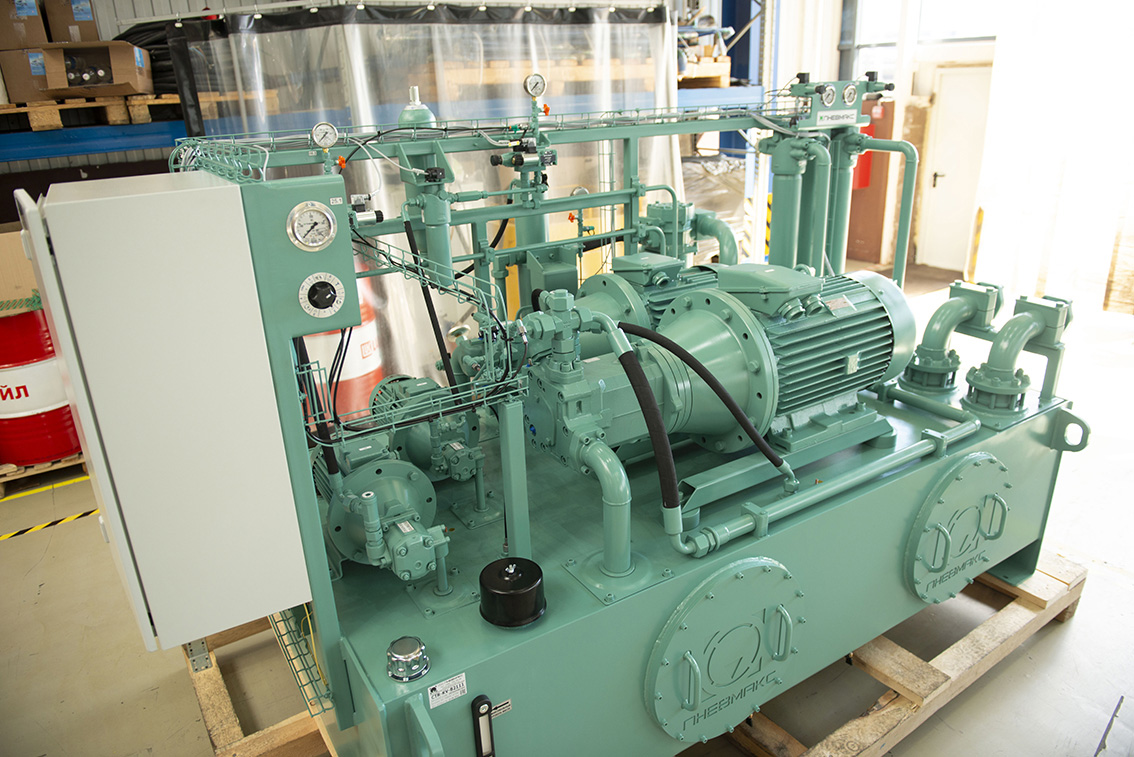

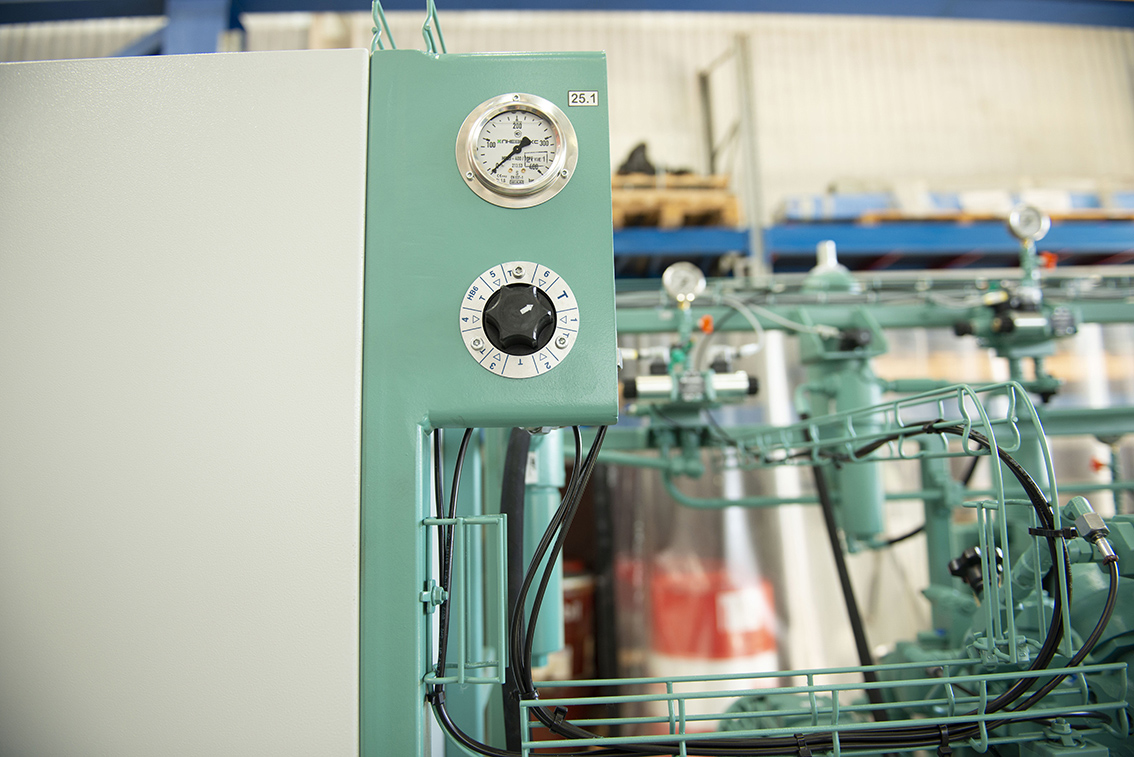

Гидростанция CTR-KV-B2111 разработана для гидропривода горячештамповочного пресса КИ8044. В рамках проекта ПНЕВМАКС спроектировала, изготовила и поставила насосную станцию, гидроблоки верхнего и нижнего выталкивателей, аккумуляторный стенд и элементы трубной разводки для подключения гидросистемы.
Гидросистема разделена на пять независимых контуров: два силовых контура верхнего и нижнего выталкивателей, контур управления, контур вспомогательного оборудования и отдельный контур фильтрации и кондиционирования рабочей жидкости. Такое построение позволяет разделить исполнительные и вспомогательные функции пресса по самостоятельным гидравлическим подсистемам.
Гидропривод верхнего и нижнего выталкивателей пресса

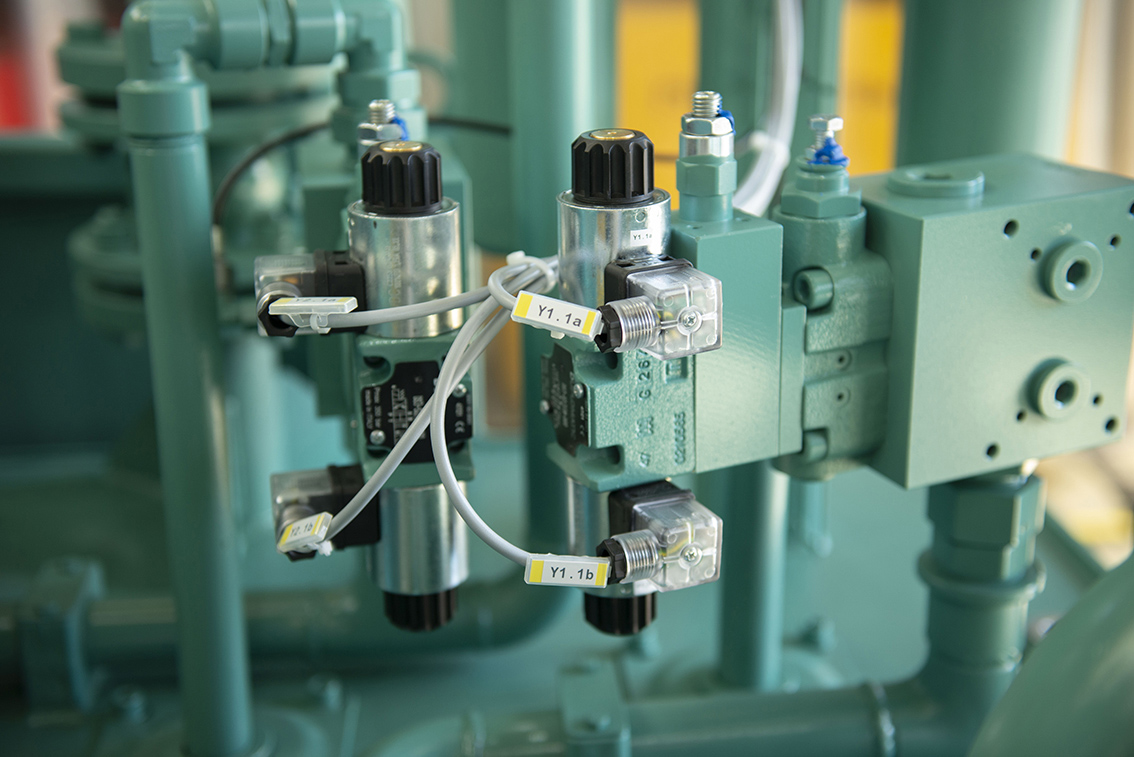

Нижний и верхний выталкиватели имеют отдельные силовые контуры и собственные гидроблоки управления. Контур нижнего выталкивателя рассчитан на номинальную подачу 160 л/мин и мощность электродвигателя 45 кВт, верхнего — на 90 л/мин и 22 кВт соответственно.
Для силовых контуров применены насосы с регулируемой подачей. Производительность изменяется в зависимости от потребности гидросистемы на конкретной стадии технологического цикла, поэтому насос не должен постоянно работать с максимальным расходом. Это снижает избыточную подачу рабочей жидкости и связанные с ней потери мощности.

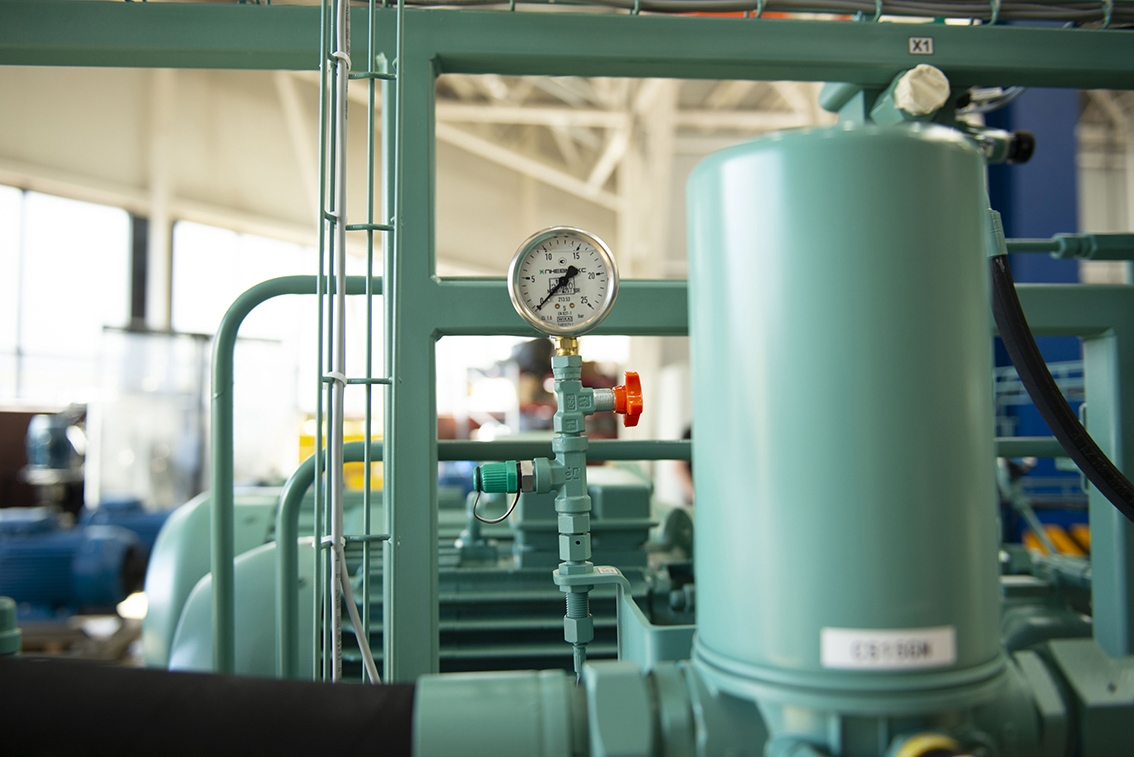

Аккумуляторное резервирование гидросистемы
В состав комплекса входит отдельный аккумуляторный стенд массой 600 кг. Он формирует резервный запас гидравлической энергии, необходимый для завершения технологического процесса при аварийной ситуации.
Максимальное давление в гидросистеме составляет 150 бар. Помимо двух силовых контуров, станция имеет контур управления производительностью 5 л/мин и вспомогательный контур производительностью 16,9 л/мин.
Фильтрация и кондиционирование рабочей жидкости
Подготовка масла выполняется отдельным контуром производительностью 150 л/мин с электродвигателем мощностью 7,5 кВт. Для охлаждения рабочей жидкости используется водяная система, тонкость фильтрации составляет 10 мкм.
Объем гидробака — 1200 л. В качестве рабочей жидкости применяется минеральное гидравлическое масло HLP класса вязкости ISO VG 32 или 46.
Технические характеристики CTR-KV-B2111
| Параметр | Значение |
|---|---|
| Объект применения | Горячештамповочный пресс КИ8044 |
| Количество независимых гидравлических контуров | 5 |
| Силовые контуры | Контуры верхнего и нижнего выталкивателей |
| Номинальная подача контура нижнего выталкивателя | 160 л/мин |
| Мощность электродвигателя контура нижнего выталкивателя | 45 кВт |
| Номинальная подача контура верхнего выталкивателя | 90 л/мин |
| Мощность электродвигателя контура верхнего выталкивателя | 22 кВт |
| Номинальная подача контура управления | 5 л/мин |
| Мощность электродвигателя контура управления | 3 кВт |
| Номинальная подача вспомогательного контура | 16,9 л/мин |
| Мощность электродвигателя вспомогательного контура | 2,2 кВт |
| Производительность контура фильтрации и кондиционирования | 150 л/мин |
| Мощность электродвигателя контура фильтрации и кондиционирования | 7,5 кВт |
| Максимальное давление в системе | 150 бар |
| Объем гидробака | 1200 л |
| Охлаждение рабочей жидкости | Водяное |
| Тонкость фильтрации | 10 мкм |
| Рабочая жидкость | Минеральное масло HLP, ISO VG 32 или 46 |
| Аккумуляторный стенд | Резервный запас гидравлической энергии для завершения технологического процесса при аварийной ситуации |
| Масса станции без рабочей жидкости | 1400 кг |
| Масса аккумуляторного стенда | 600 кг |
