CTR-KV-C0286 - насосная станция плавильной печи для алюминия

Цель проекта

Проект предусматривал замену устаревшей гидравлической насосной станции индукционных плавильных печей ИАТ 2,5 для алюминия. Новая гидросистема должна была обеспечить работу существующих механизмов подъема крышек и наклона печей с сохранением управления оборудованием в составе производственного участка.

Работы, выполненные по проекту

В соответствии с техническим заданием ПНЕВМАКС спроектировала, изготовила и поставила гидравлическую насосную станцию CTR-KV-C0286 с системой автоматизированного управления. В комплект также вошли шкаф и местные пульты управления, а также элементы трубной разводки для подключения гидросистемы на объекте.

Гидропривод трех плавильных печей ИАТ 2,5

CTR-KV-C0286 приводит в действие гидроцилиндры подъема крышек и наклона индукционных плавильных печей. Одна насосная станция рассчитана на одновременное обслуживание механизмов трех печей.

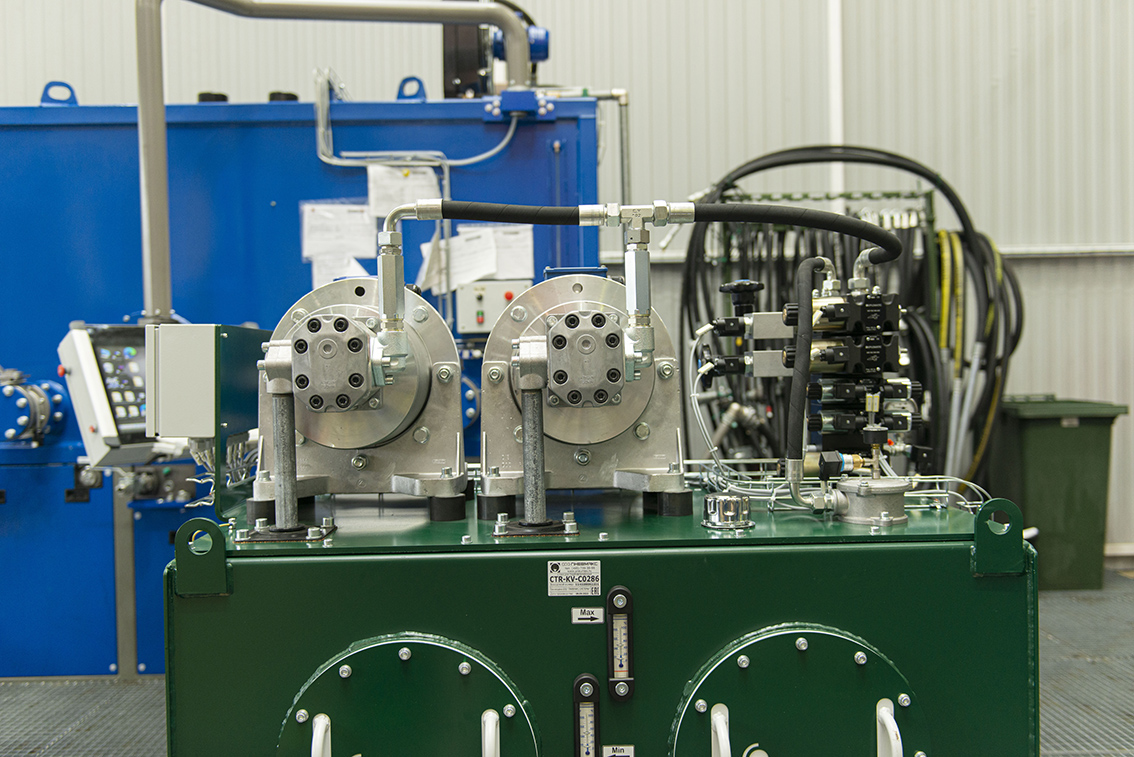

Силовая часть выполнена на двух насос-моторных группах — рабочей и резервной — с шестеренными насосами внешнего зацепления. Номинальная подача составляет 44,7 л/мин, максимальное давление в системе ограничено на уровне 100 бар, мощность электродвигателя — 11 кВт.

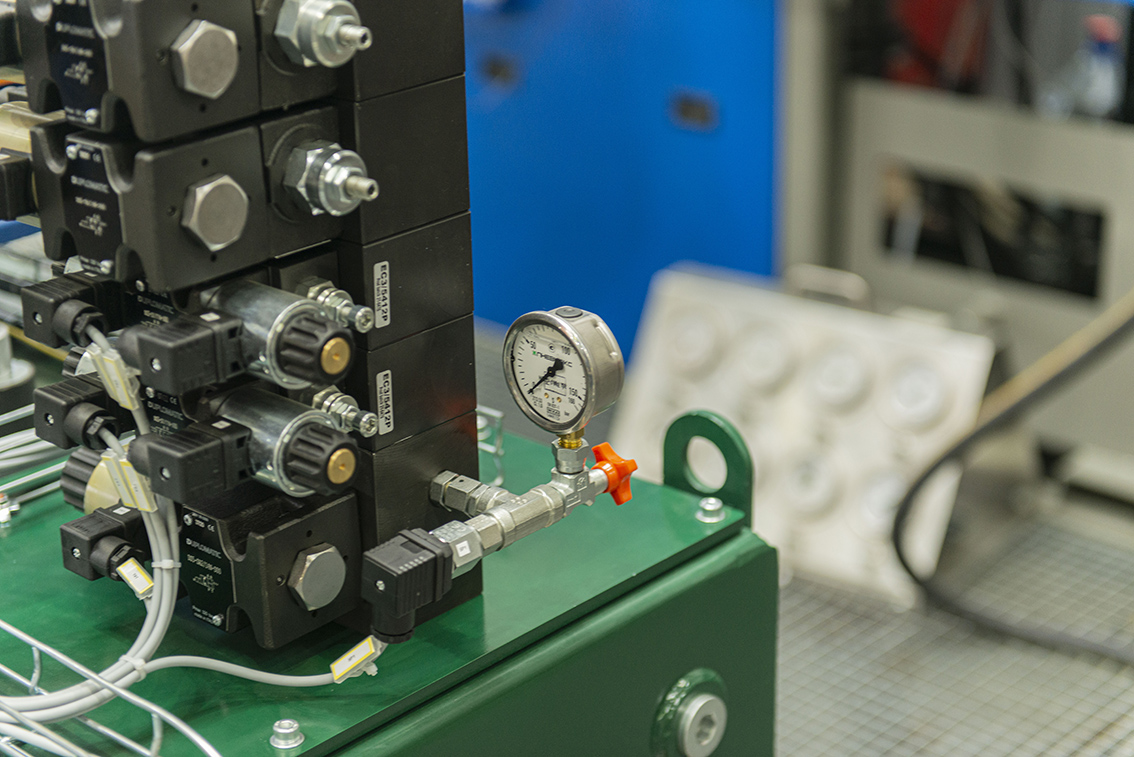

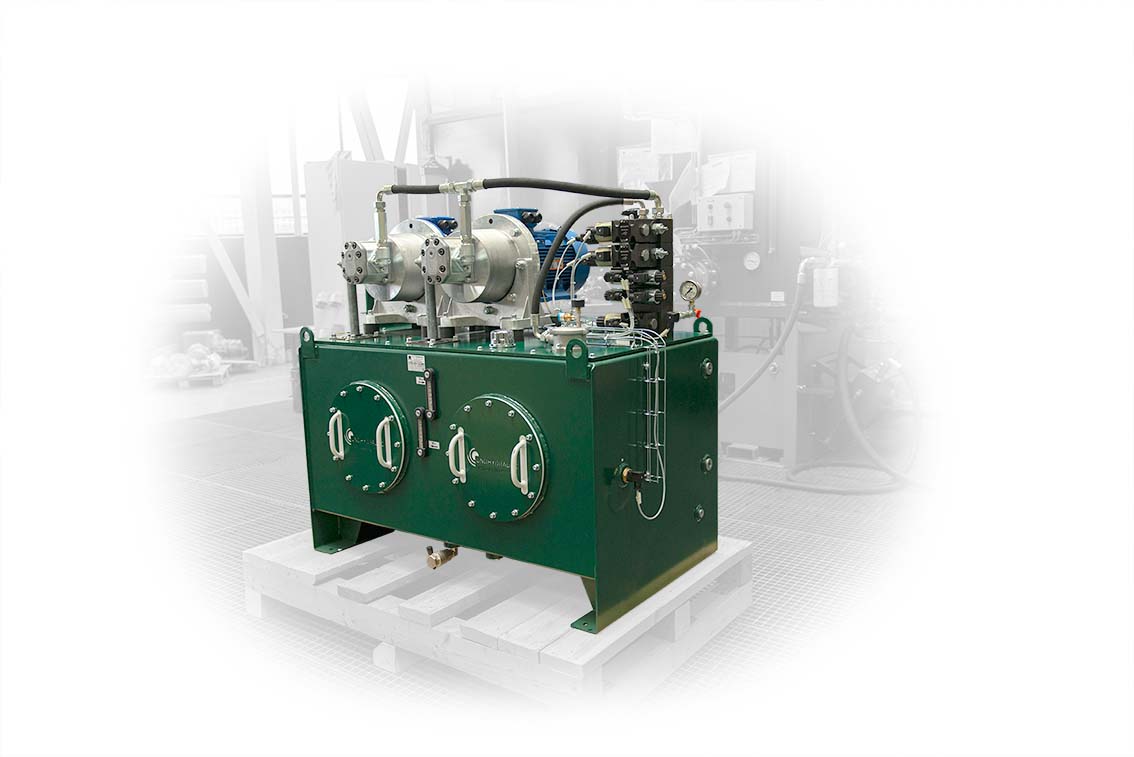

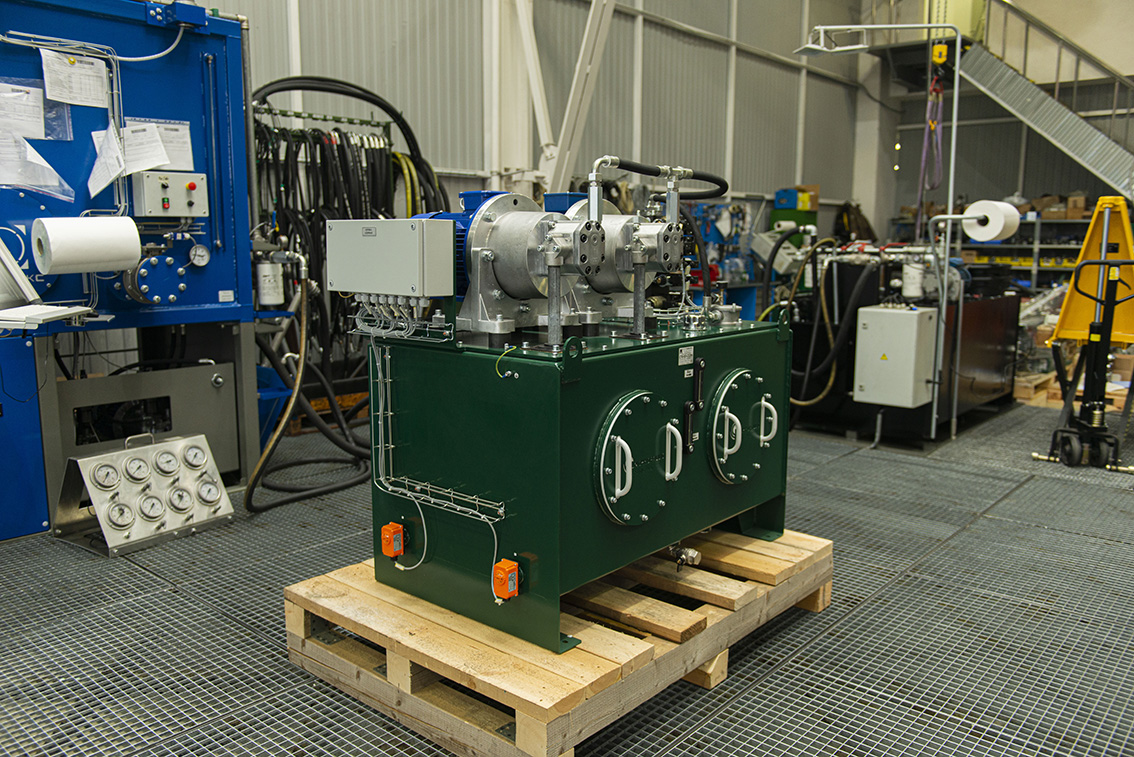

Гидробак объемом 390 л служит основанием для компактной компоновки оборудования: мотор-насосные группы и блок регулирующей гидроаппаратуры установлены непосредственно на его крышке. Рабочая жидкость проходит фильтрацию тонкостью 25 мкм; в системе используется минеральное гидравлическое масло HLP класса вязкости ISO VG 32 или 46.

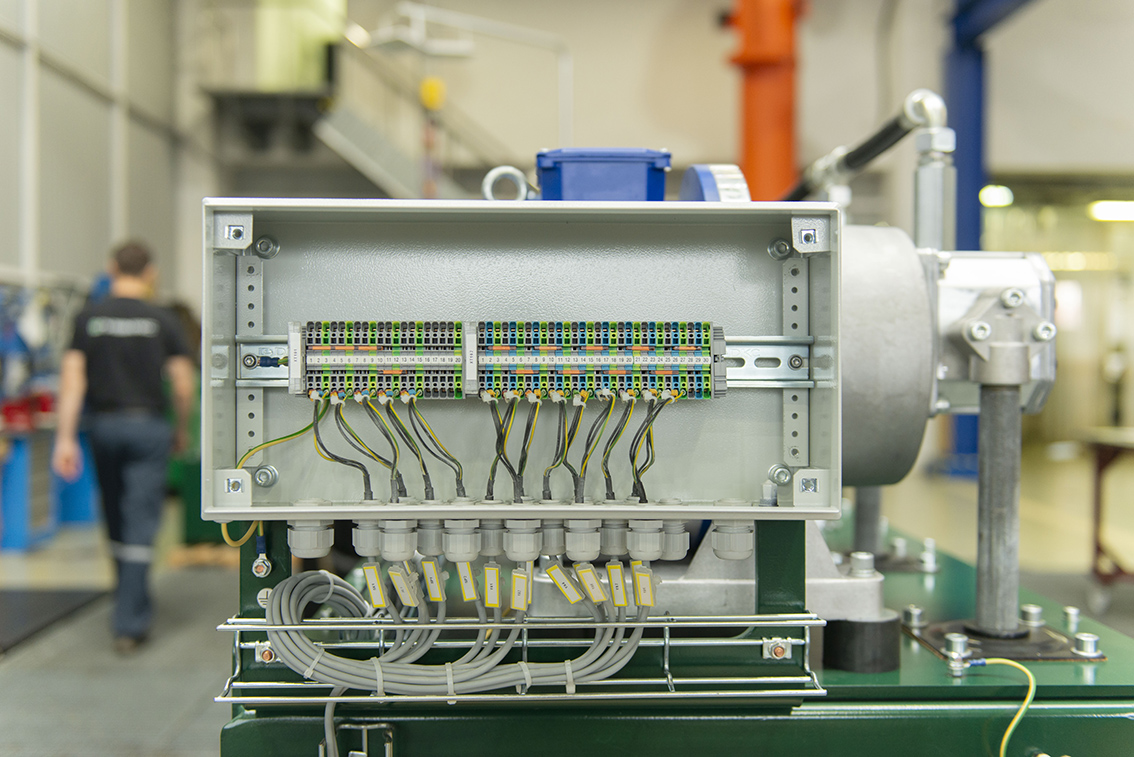

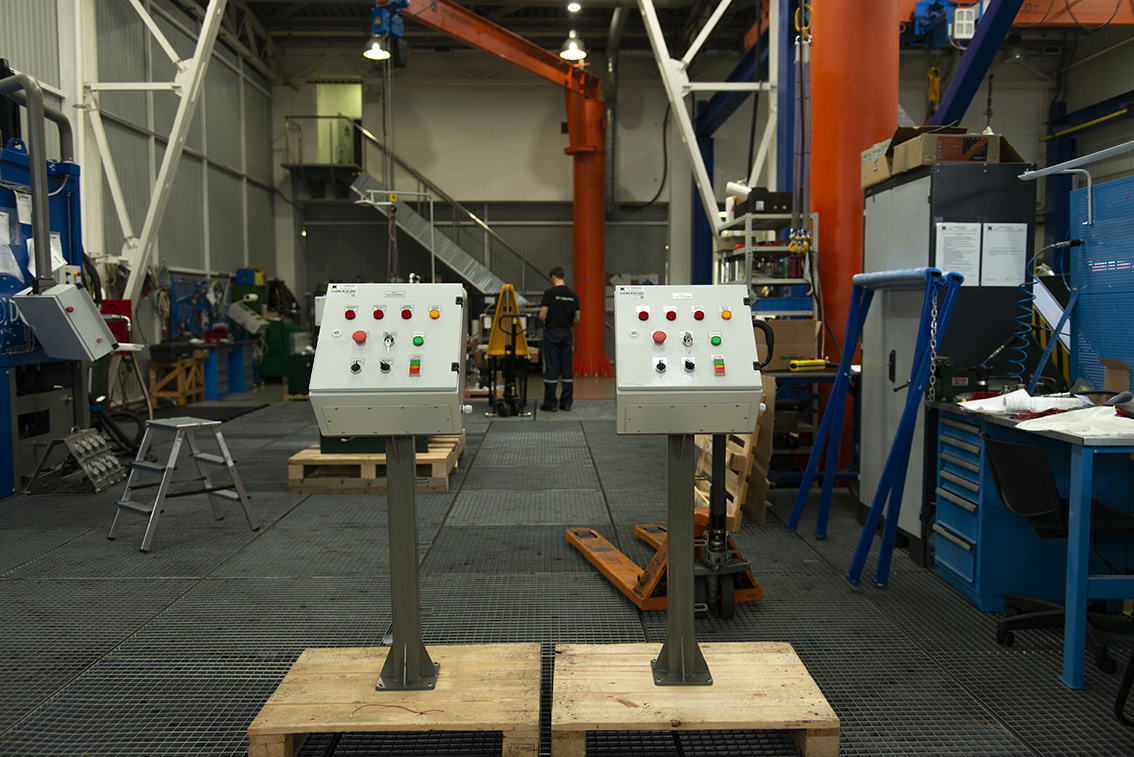

Автоматизированное управление реализовано через общий шкаф и отдельные местные пульты, предназначенные для работы с механизмами плавильных печей.

Технические характеристики CTR-KV-C0286
