CTR-KV-L0037 - Автоматическая централизованная система жидкой смазки стержневых и шаровых мельниц

Станция жидкой смазки (АЦСЖС)  CTR-KV-L0037 предназначена для циркуляционной смазки и охлаждения подшипниковых узлов стержневых мельниц МСЦ 3,6*4,5 и шаровых мельниц МШР 3,6*5 пяти технологических секций. Каждая секция представляет собой каскад из трех или двух шаровых/стержневых мельниц.

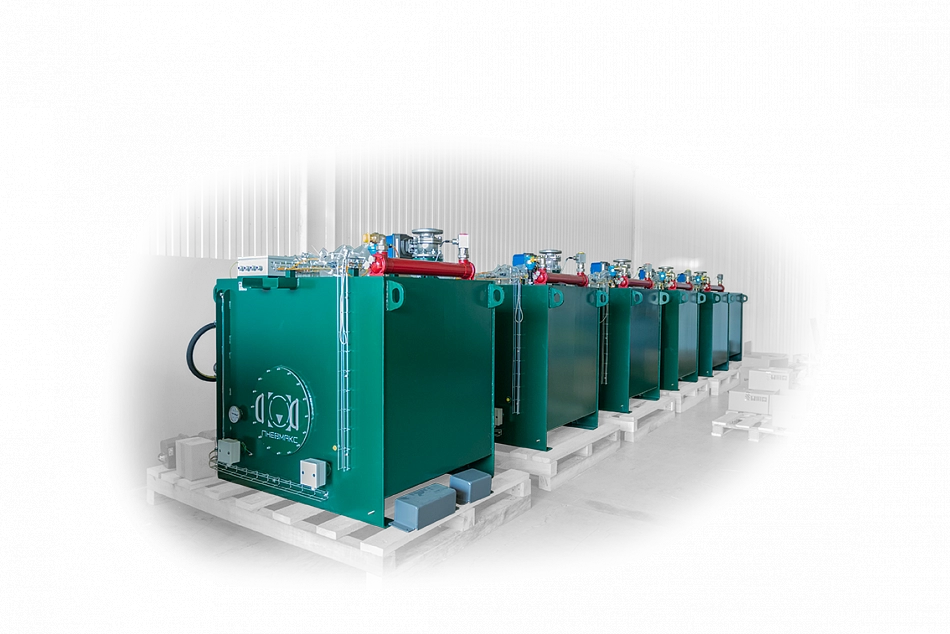

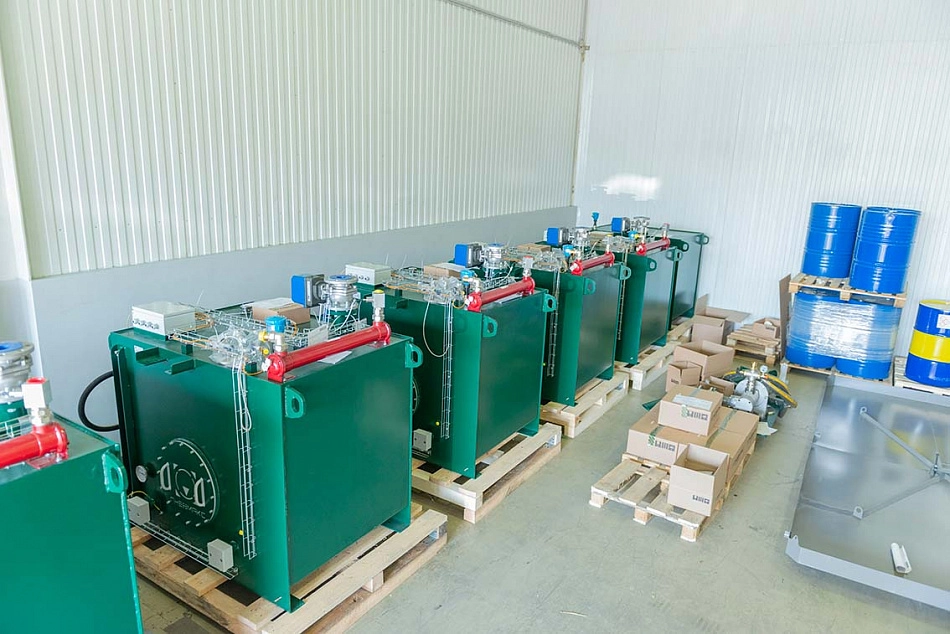

Работы по модернизации системы смазки включают изготовление, поставку и монтаж комплекса оборудования, в состав которого входят три маслоподвала, состоящих из пяти маслостанций жидкой смазки каждый.

Цель работ по модернизации:

• стабилизация процесса дробления,
• снижение внеплановых простоев оборудования,
• увеличение ресурса работы подшипников.

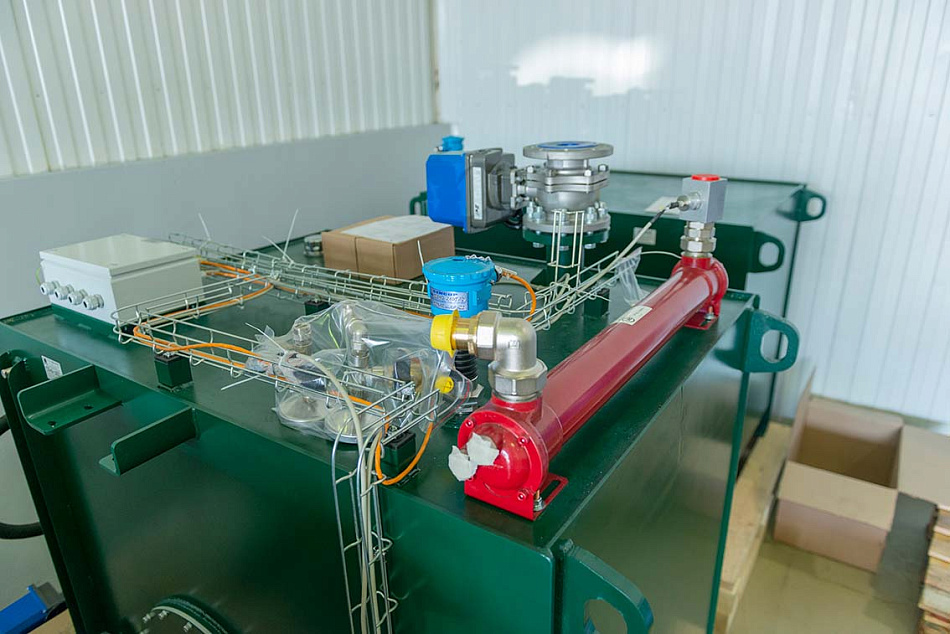

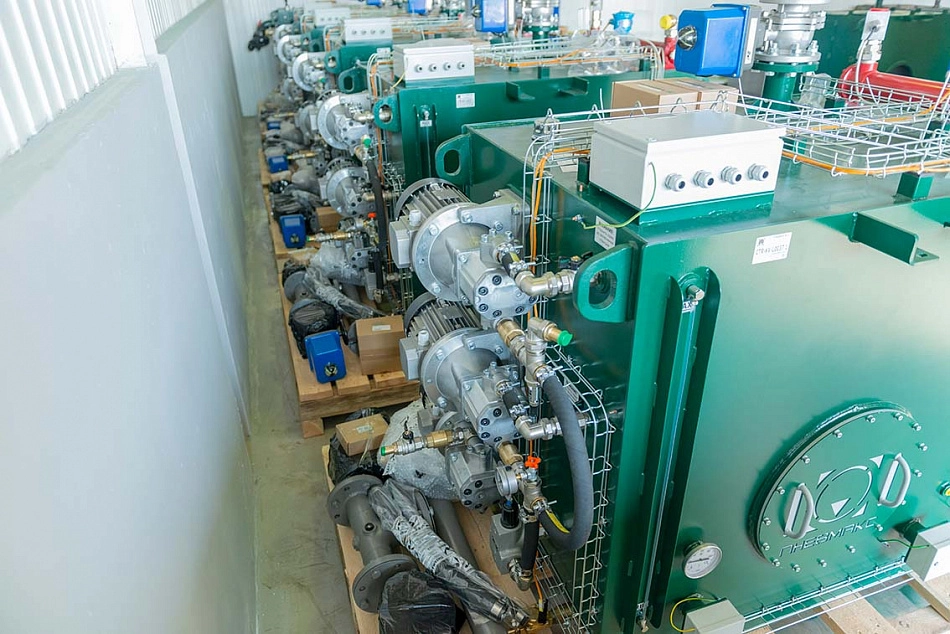

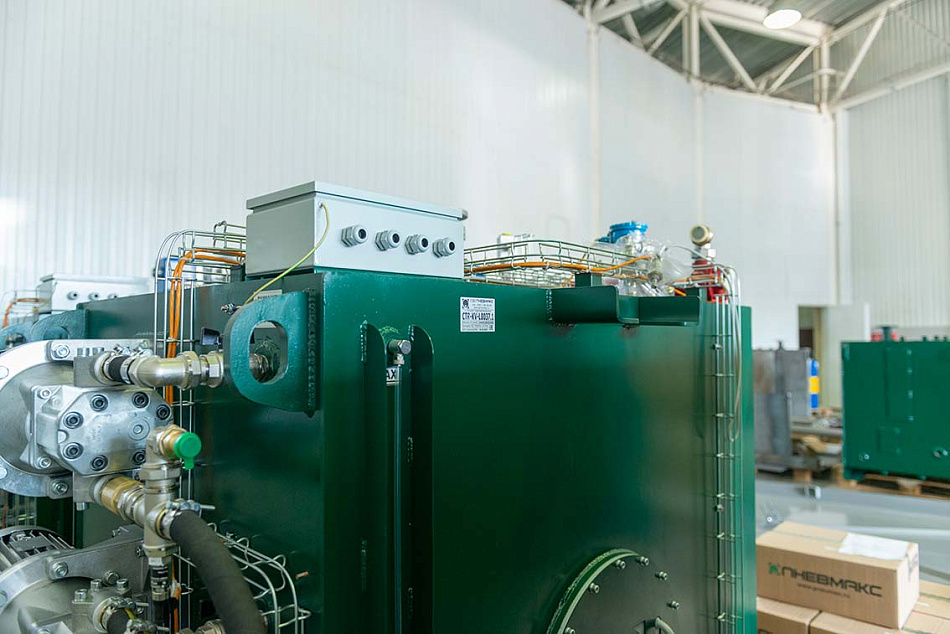

В состав системы смазки входят гидростанции для каждого каскада мельниц с индивидуальными насос-моторными группами, контурами фильтрации и охлаждения, пультами управления с ЖК-дисплеем и выходом на верхний уровень АСУ. В системе общий возвратный бак отстойник для каждого маслоподвала, комплект датчиков КИПиА, включая систему контроля наличия воды в масле и соответствующую запорную арматуру.

Питание системы смазки осуществляется от цехового маслопровода. Для обеспечения требуемой чистоты масла в каждом маслоподвале установлен промежуточный приемный маслобак объемом 15 000 литров с собственной системой фильтрации.

Процесс смазки осуществляется в автоматическом режиме. В состав агрегата входит система управления со всей необходимой для работы станций аппаратурой. Работа системы смазки возможна в ручном и автоматическом режиме. На гидростанции установлены все необходимые датчики для контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.

Для обеспечения требуемого температурного режима в гидравлическом баке установлены ТЭНы.
