Гидросистема управления корабельным загрузчиком CTR-KV-B1956

Гидропривод портового перегрузочного оборудования

При перевалке навалочных грузов в морских портах производительность перегрузочного комплекса зависит от точности работы исполнительных механизмов и возможности оборудования работать в непрерывном режиме.

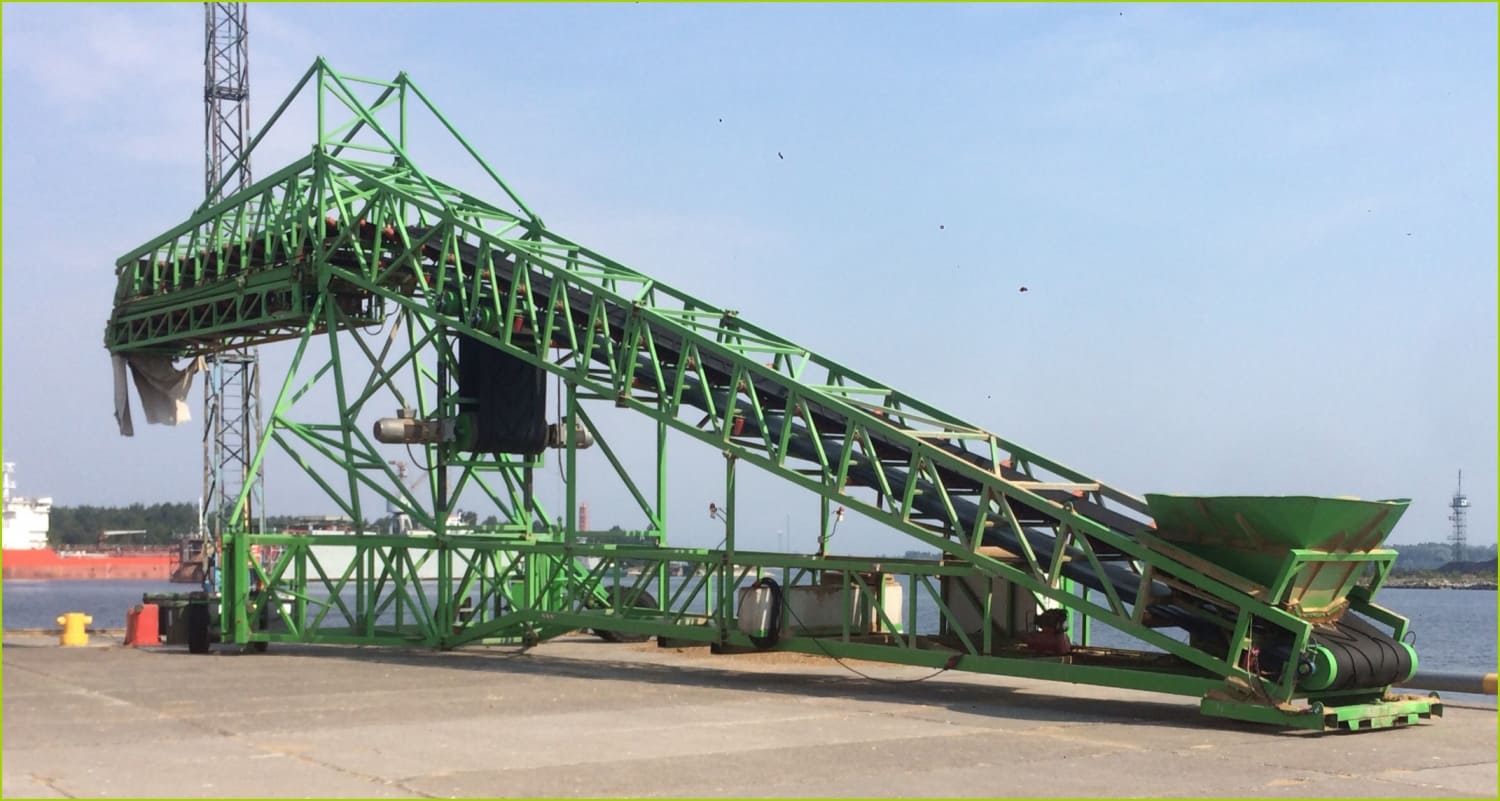

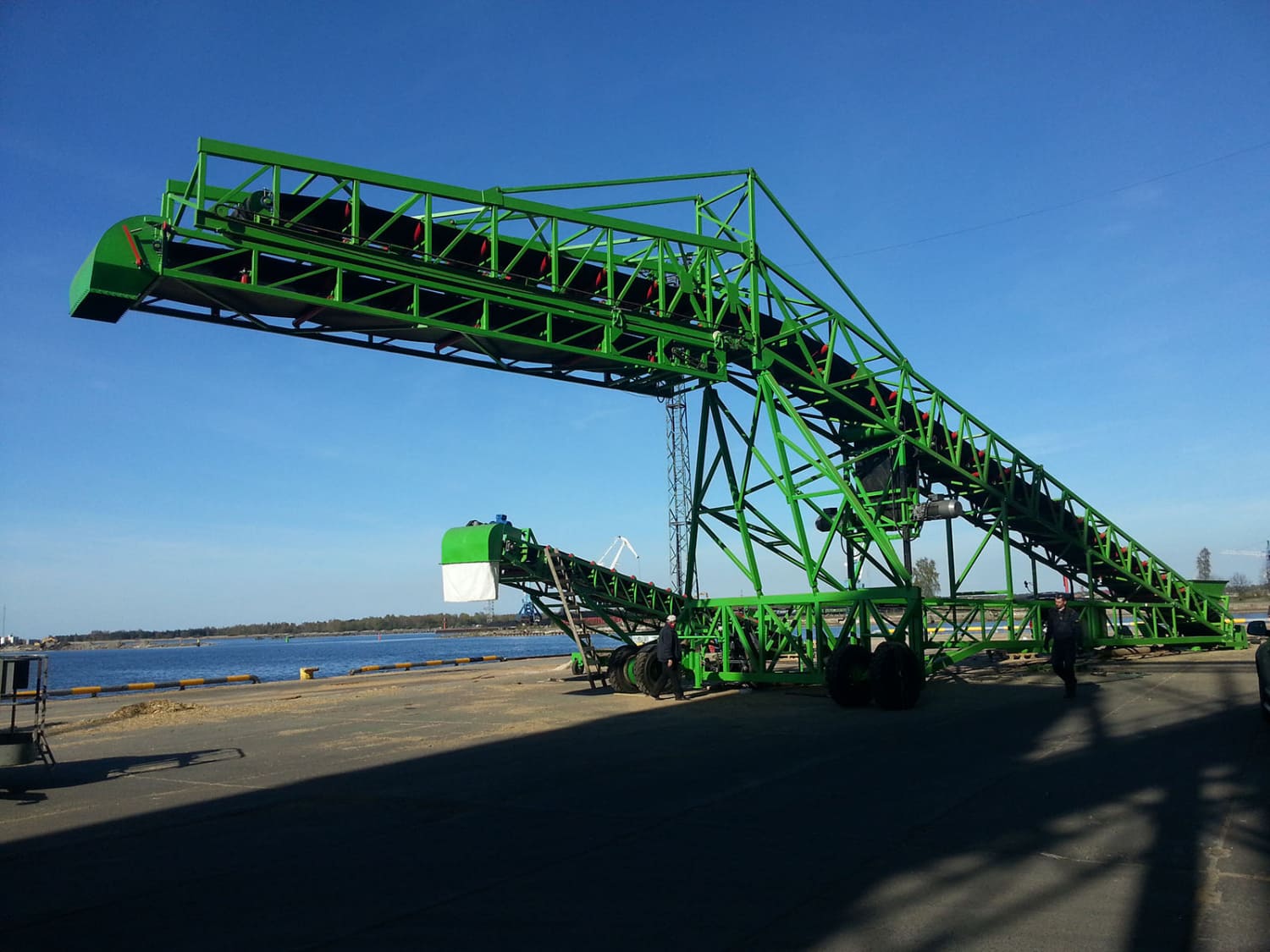

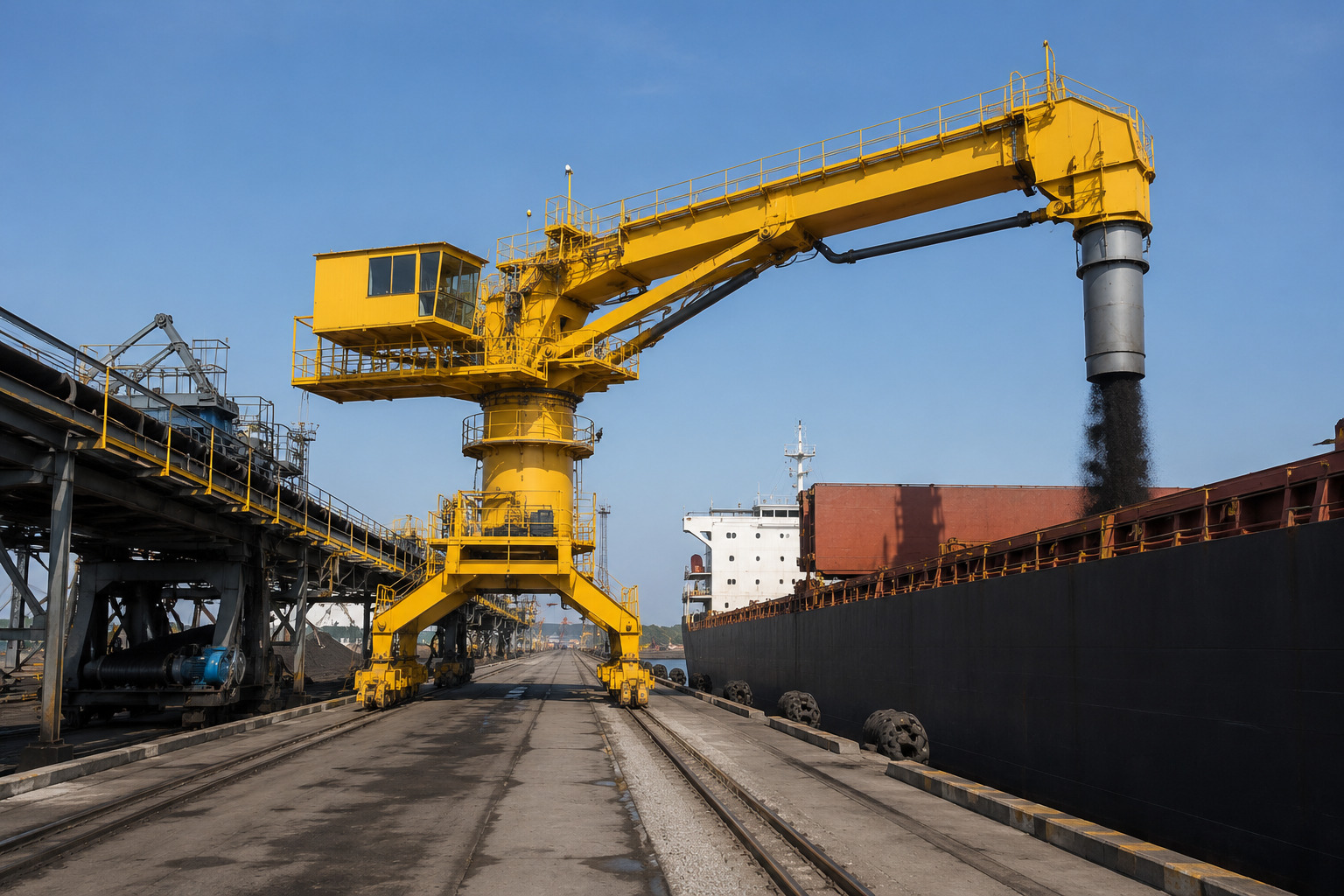

Корабельный загрузчик является элементом портового перегрузочного комплекса и обеспечивает прием угля от причального конвейера с последующей подачей материала в грузовые трюмы судна.

Гидравлическая система CTR-KV-B1956 разработана для управления механизмами корабельного загрузчика, включая подъем загрузочной стрелы, позиционирование рабочего органа и стабилизацию оборудования при выполнении грузовых операций.

Система предназначена для круглогодичной эксплуатации на открытой причальной площадке в условиях морского климата.

Управление механизмами корабельного загрузчика

Основная задача гидросистемы заключается в обеспечении работы исполнительных механизмов, отвечающих за изменение положения и устойчивость конструкции загрузчика.

В состав гидропривода входят:

• два гидроцилиндра подъема загрузочной стрелы;
• шесть цилиндров подруливания для корректировки положения рабочего органа;
• два аутригера для повышения устойчивости оборудования.

Такая схема позволяет выполнять позиционирование загрузочного оборудования относительно судна и поддерживать стабильное положение конструкции при проведении погрузочных операций.

Конструкция гидросистемы для эксплуатации в морском климате

Гидросистема построена на базе гидростанции CTR-KV-B1956 и комплекта исполнительных механизмов.

Для работы загрузочной стрелы применены два гидроцилиндра подъема со специальными креплениями, рассчитанными на эксплуатационные нагрузки при работе оборудования.

Система оснащена подогревом рабочей жидкости, что обеспечивает запуск и эксплуатацию оборудования при отрицательных температурах окружающей среды.

Для защиты оборудования от воздействия морской атмосферы применено антикоррозионное лакокрасочное покрытие. Электрооборудование выполнено со степенью защиты IP65 для эксплуатации в условиях открытой портовой инфраструктуры.

Работа гидропривода в условиях морского терминала

Эксплуатация корабельного загрузчика на причальной площадке связана с воздействием повышенной влажности, соляного тумана и температурных перепадов.

При разработке гидросистемы учитывались требования к круглогодичной работе оборудования:

• диапазон температур окружающей среды от −25 °С до +35 °С;
• эксплуатация на открытом воздухе;
• воздействие морского климата;
• необходимость сохранения работоспособности исполнительных механизмов при длительных грузовых операциях.

Состав гидравлической системы корабельного загрузчика

В состав поставки CTR-KV-B1956 вошли:

• гидростанция CTR-KV-B1956;
• гидроцилиндры подъема стрелы — 2 шт.;
• дополнительные крепления цилиндров подъема — 2 шт.;
• цилиндры подруливания — 6 шт.;
• аутригеры — 2 шт.;
• комплект магистралей рабочей жидкости;
• комплект ЗИП;
• эксплуатационная документация;
• монтаж и пусконаладочные работы.

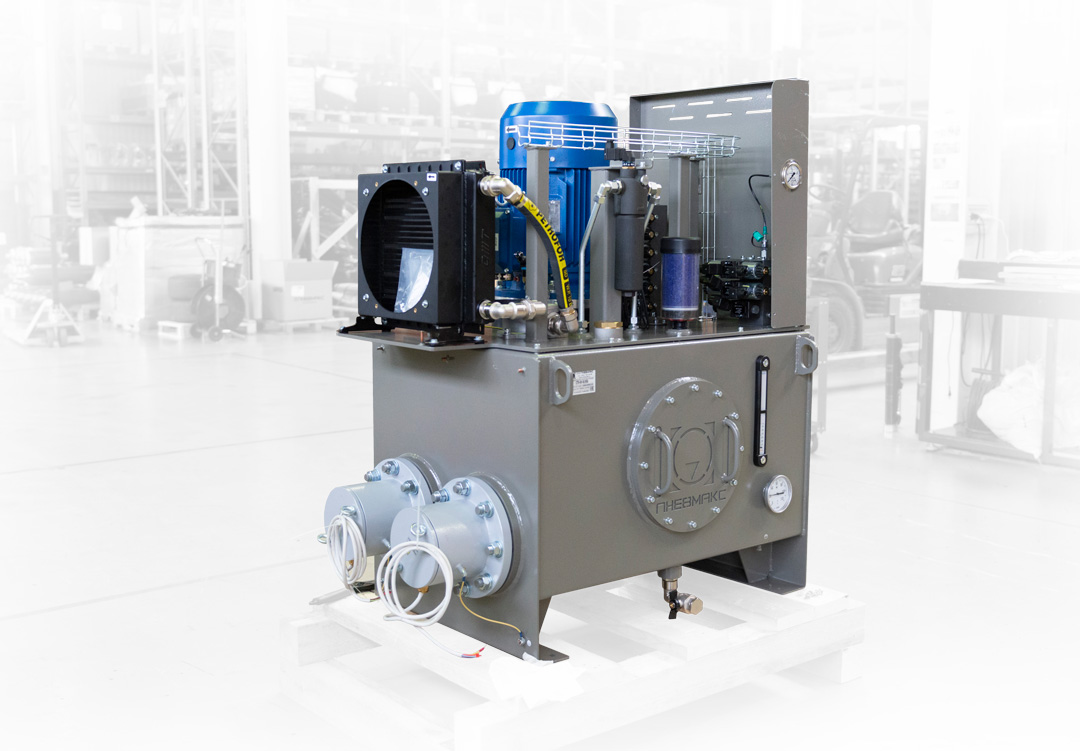

Технические характеристики гидростанции CTR-KV-B1956

• объем маслобака — 250 л;
• мощность привода — 3 кВт;
• мощность системы нагрева — 6 кВт;
• степень защиты электрооборудования — IP65;
• антикоррозионное покрытие для эксплуатации в морском климате;
• рабочий диапазон температур окружающей среды — от −25 °С до +35 °С.

Область применения гидросистемы

Гидросистема CTR-KV-B1956 применяется в составе:

• морских терминалов;
• перегрузочных комплексов навалочных грузов;
• угольных терминалов;
• корабельных загрузчиков;
• судопогрузочных машин;
• портового перегрузочного оборудования.

Инженерные особенности проекта

Особенностью проекта является сочетание требований к точному управлению исполнительными механизмами и эксплуатации оборудования в условиях морского климата.

Гидросистема обеспечивает управление подъемом загрузочной стрелы, позиционирование рабочего органа и стабилизацию конструкции с помощью комплекса гидроцилиндров и аутригеров.

Применение гидростанции с системой нагрева рабочей жидкости и защитой оборудования от воздействия внешней среды позволяет использовать загрузчик в круглогодичном режиме на открытых портовых объектах.
