Гидростанция системы натяжения якорных цепей FPSO
Гидропривод системы удержания плавучей установки
Плавучие установки для добычи, хранения и отгрузки нефти (FPSO) используются для работы на морских месторождениях и требуют надежных систем позиционирования и удержания объекта в заданной зоне эксплуатации.
Система натяжения якорных цепей обеспечивает управление параметрами натяжения удерживающих элементов и относится к критически важному оборудованию, от которого зависит стабильность положения плавучей установки.
Гидростанция разработана для работы в составе системы натяжения якорных цепей FPSO и обеспечивает подачу гидравлической энергии для работы исполнительных механизмов оборудования.
Требования к гидросистемам морского нефтегазового оборудования
Эксплуатация оборудования FPSO связана с повышенными требованиями к надежности, защите от внешних воздействий и безопасности при работе во взрывоопасных зонах.
При разработке гидростанции были учтены требования к:
- размещению оборудования в отдельном контейнере;
- применению взрывозащищенного электрооборудования;
- эксплуатации компонентов в составе морского технологического комплекса;
- обеспечению надежной работы гидропривода.
Конструкция гидростанции для системы натяжения якорных цепей

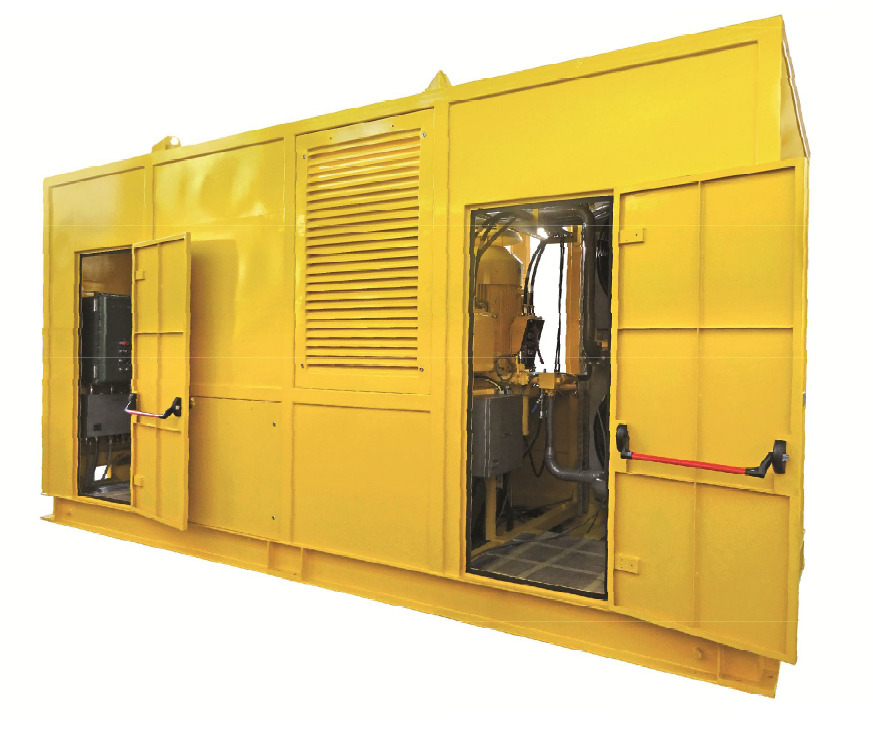

Гидростанция выполнена в контейнерном исполнении.
В составе оборудования применены:
- электродвигатели по стандарту ABS;
- взрывозащищенное электрооборудование по IECEx;
- гидроклапаны во взрывозащищенном исполнении.
Такое исполнение позволяет интегрировать гидростанцию в состав оборудования, эксплуатируемого в условиях повышенных требований промышленной безопасности.
Технические характеристики гидростанции
|
Исполнение |
в отдельном контейнере |
|
Электродвигатели |
по стандарту ABS |
|
Суммарная мощность электродвигателей |
300 кВт |
|
Объем маслобака |
4000 литров |
|
Электрооборудование |
взрывозащита по стандарту IECEx |
|
Гидроклапаны |
исполнение во взрывозащите |
Инженерные особенности проекта
Особенностью проекта является разработка гидростанции для работы в составе системы натяжения якорных цепей FPSO с учетом требований морского нефтегазового оборудования.
Применение контейнерного исполнения, взрывозащищенного электрооборудования и компонентов, соответствующих требованиям ABS и IECEx, позволяет использовать гидростанцию в составе технологических комплексов с повышенными требованиями к безопасности эксплуатации.
