Гидравлический привод с САУ для агрегата HTA-2 (CTR-KV-B2123 + CTR-KV-C0325)

Работы, выполненные по проекту

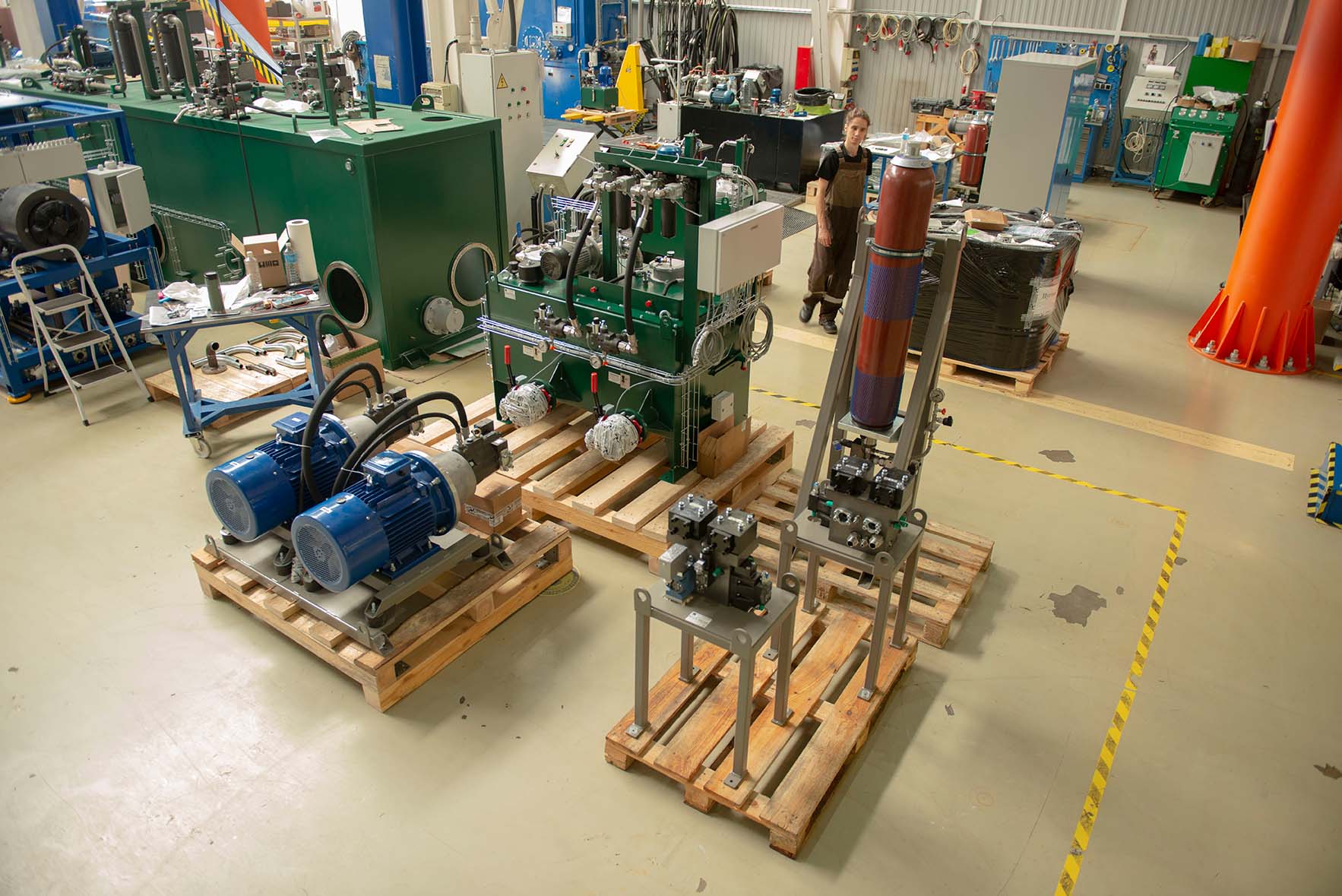

В рамках проекта ПНЕВМАКС спроектировала, изготовила и поставила гидравлический привод для управления роликами глубокого изгиба агрегата HTA-2. Комплекс включает насосную станцию CTR-KV-B2123, систему автоматизированного управления CTR-KV-C0325, аккумуляторный блок, две гидравлические клапанные панели и элементы трубной разводки для подключения гидросистемы.

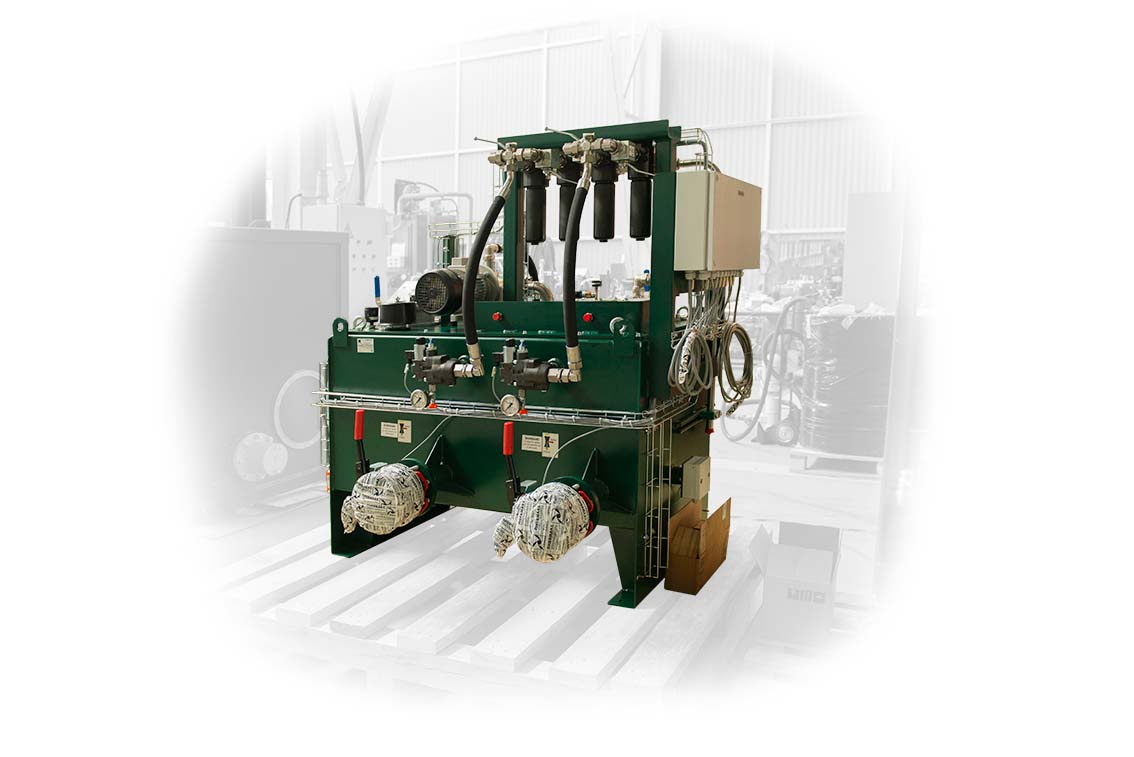

Гидропривод роликов глубокого изгиба агрегата HTA-2

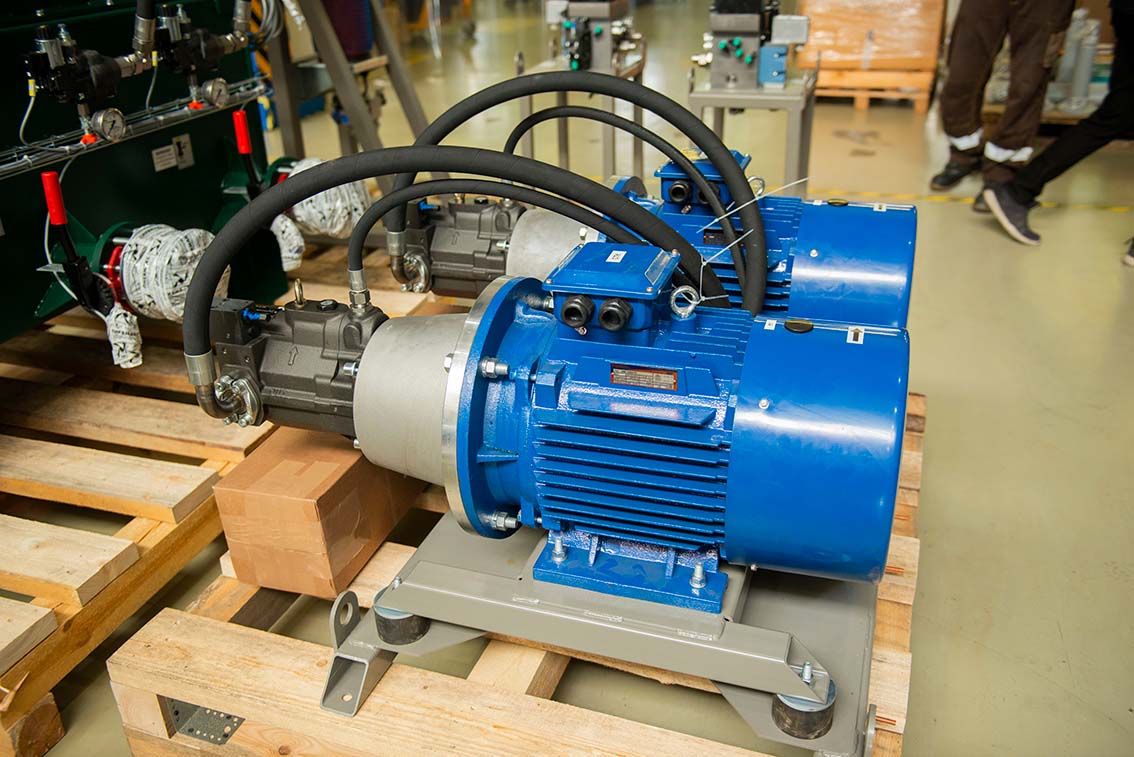

Силовая часть станции построена на двух насос-моторных группах — основной и резервной. Номинальный расход силового контура составляет 105 л/мин, мощность электродвигателя — 22 кВт, максимальное давление в системе ограничено на уровне 125 бар.

Подготовка рабочей жидкости вынесена в отдельный контур фильтрации и кондиционирования производительностью 68 л/мин. В нем предусмотрены фильтрация 10 мкм и водяное охлаждение; мощность электропривода контура составляет 1,5 кВт. В качестве рабочей жидкости используется минеральное гидравлическое масло HLP класса вязкости ISO VG 32 или 46.

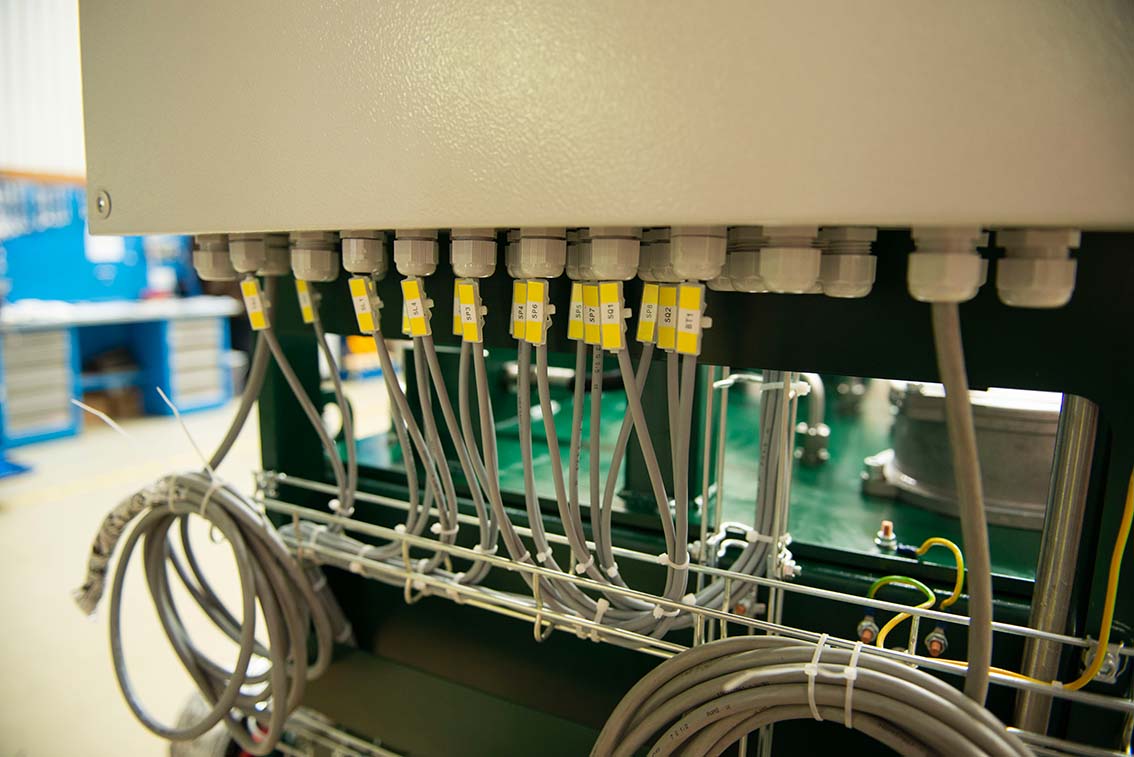

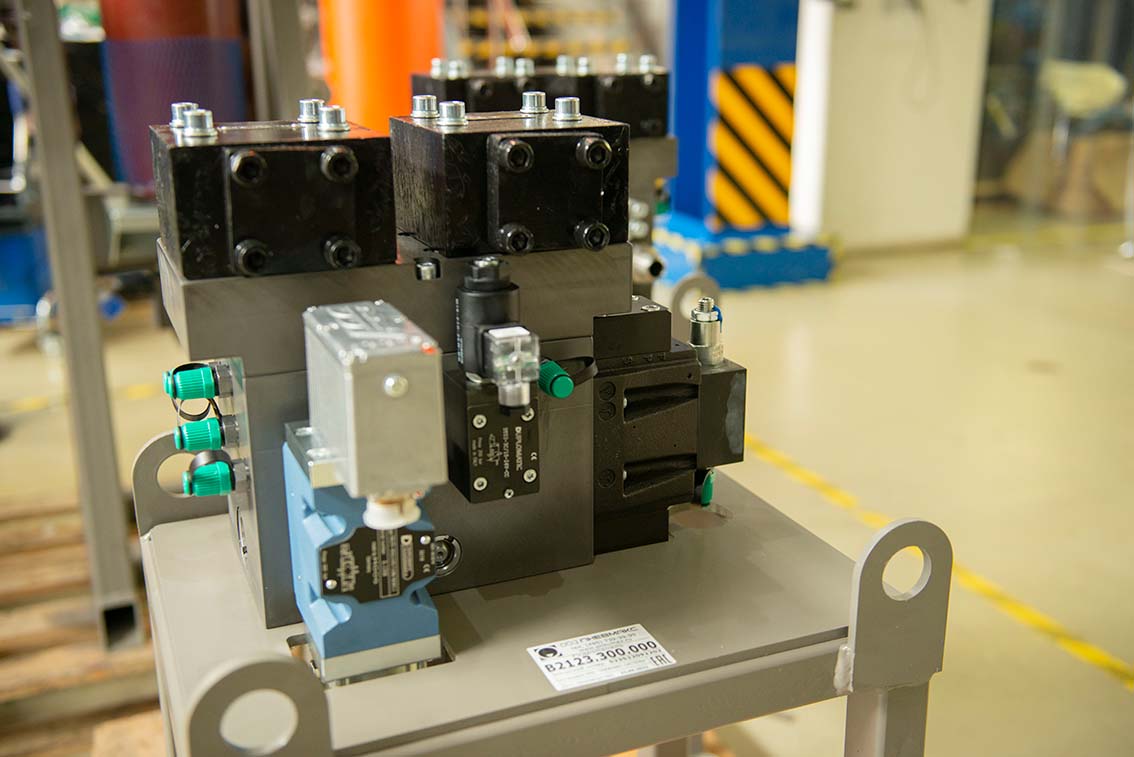

Аккумуляторный блок и две клапанные панели выполнены как отдельные функциональные узлы и установлены на собственных рамах. Управление гидравлическим оборудованием реализовано системой CTR-KV-C0325, входящей в общий комплекс гидропривода агрегата.

Технические характеристики CTR-KV-B2123 + CTR-KV-C0325
