Гидростанция CTR-KV-C0110 для участка сборки клетей стана 450
Гидростанция CTR-KV-C0110 предназначена для привода гидравлических механизмов участка сборки и перевалки прокатных клетей стана 450. Станция обеспечивает подачу рабочей жидкости к оборудованию участка и выполнена с резервированием основного насосного агрегата.

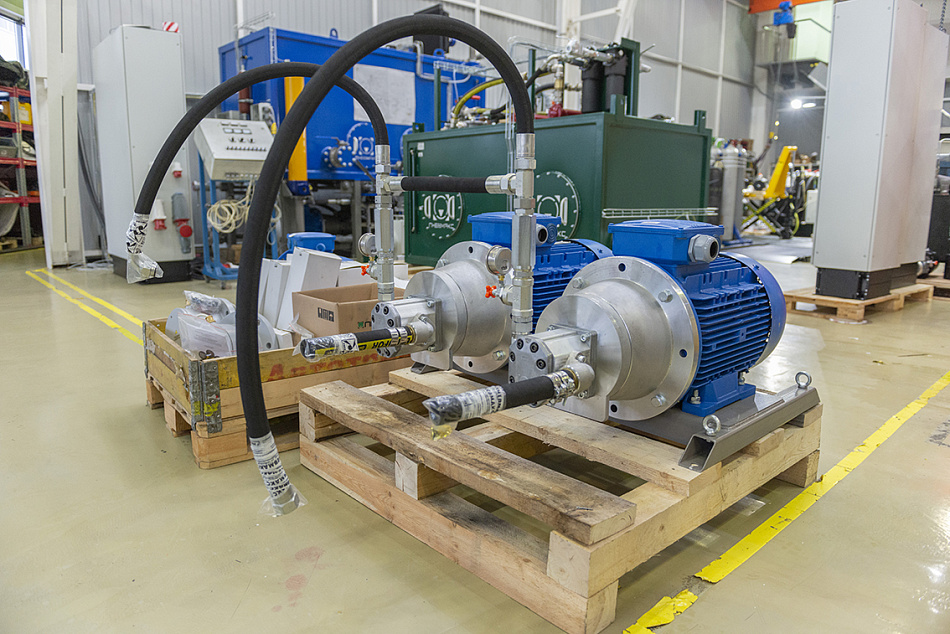

Силовая часть включает две насос-моторные группы — основную и резервную. Производительность каждой группы составляет 104 л/мин при рабочем давлении 120 бар, мощность электродвигателя — 22 кВт, частота вращения — 1450 об/мин.
Резервирование и подготовка рабочей жидкости
Для непрерывной работы гидропривода предусмотрена резервная насос-моторная группа. Отдельный циркуляционный контур используется для обслуживания рабочей жидкости независимо от силового контура.
В напорной линии установлены переключаемые фильтры, а в сливной — сдвоенный фильтр. Температурный режим рабочей жидкости поддерживается с помощью ТЭНов и теплообменника.
Система управления

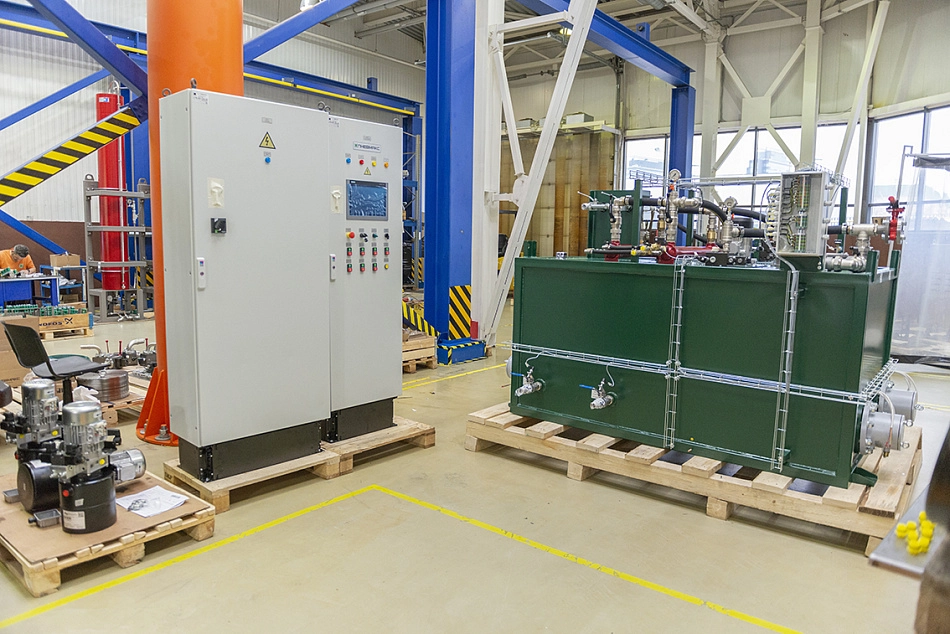

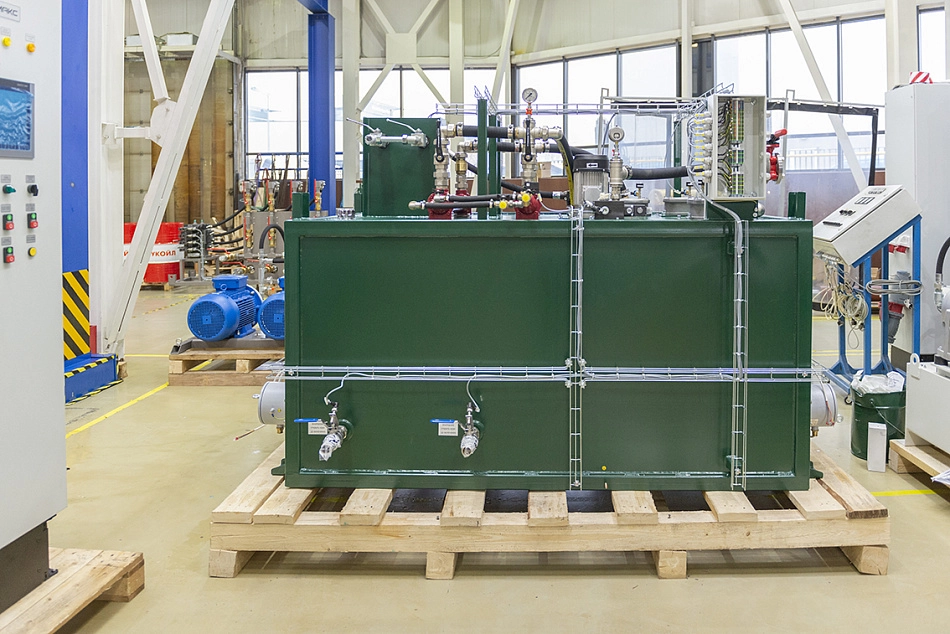

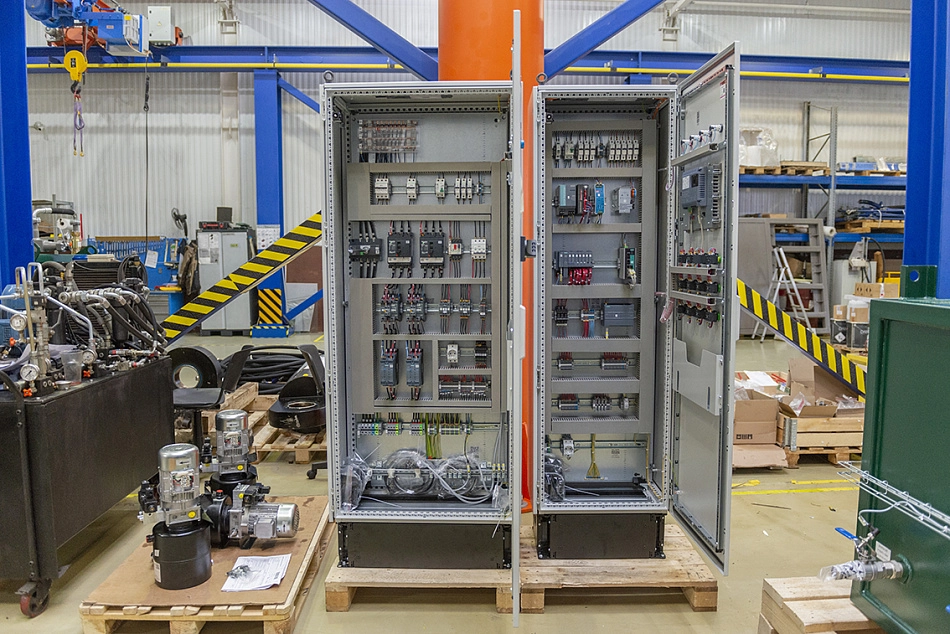

В состав гидростанции входит шкаф управления, обеспечивающий работу силовых и вспомогательных узлов станции. Гидробак объемом 2000 л служит общим резервуаром для силового и циркуляционного контуров.
Технические характеристики CTR-KV-C0110
| Параметр | Значение |
|---|---|
| Объект применения | Участок сборки и перевалки прокатных клетей стана 450 |
| Объем гидробака | 2000 л |
| Насос-моторные группы | Основная и резервная |
| Номинальная подача насос-моторной группы | 104 л/мин |
| Рабочее давление | 120 бар |
| Мощность электродвигателя | 22 кВт |
| Частота вращения электродвигателя | 1450 об/мин |
| Контур циркуляции | Отдельный |
| Напорная фильтрация | Переключаемые фильтры |
| Сливная фильтрация | Сдвоенный фильтр |
| Нагрев рабочей жидкости | ТЭНы |
| Охлаждение рабочей жидкости | Теплообменник |
| Система управления | Шкаф управления |
