Гидродростанция CTR-KV1182 для реверсивного прокатного стана 1200

Насосно-аккумуляторная станция CTR-KV1182 обеспечивает подачу рабочей жидкости к исполнительным механизмам реверсивного прокатного стана 1200 и приём масла, возвращающегося из гидросистемы. Оборудование установлено на нулевой отметке цеха рядом с прокатным станом и работает при давлении до 125 бар.

В состав станции входят гидробак объёмом 4000 л, три регулируемых аксиально-поршневых насоса, два гидроаккумулятора объёмом по 55 л, отдельный контур фильтрации и охлаждения рабочей жидкости и шкаф управления. Климатическое исполнение оборудования — У3 по ГОСТ 15150-69.

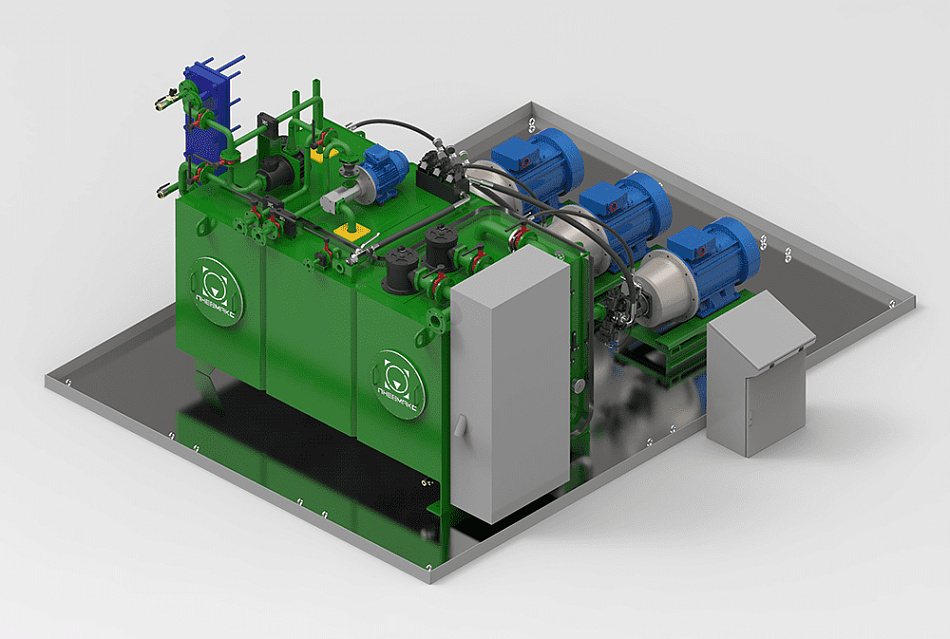

Насосно-аккумуляторная станция реверсивного прокатного стана 1200

Силовая часть построена на трёх регулируемых аксиально-поршневых насосах с рабочим объёмом 160 см³/об. Каждый насос приводится электродвигателем мощностью 55 кВт с частотой вращения 1500 об/мин.

Регулируемая производительность насосов позволяет изменять подачу рабочей жидкости в соответствии с текущим режимом гидросистемы стана. Гидробак используется как общий резервуар для хранения масла и приёма рабочей жидкости из сливной магистрали.

Гидроаккумуляторы в гидросистеме прокатного стана

В напорной линии установлены два гидроаккумулятора объёмом по 55 л. Они участвуют в поддержании давления, компенсируют кратковременные изменения расхода рабочей жидкости и снижают воздействие гидравлических ударов в трубопроводах.

Фильтрация и охлаждение рабочей жидкости

Подготовка масла выполняется в отдельном контуре фильтрации и охлаждения, который работает независимо от подачи рабочей жидкости к исполнительным механизмам стана. Контур поддерживает требуемую чистоту и температурный режим масла в процессе эксплуатации оборудования.

Электрооборудование и шкаф управления входят в состав насосно-аккумуляторной станции.

Основные технические характеристики CTR-KV1182
