Гидростанция CTR-KV1237 для линии производства топливных гранул

проект CTR-KV1237

Гидросистема линии производства пеллет

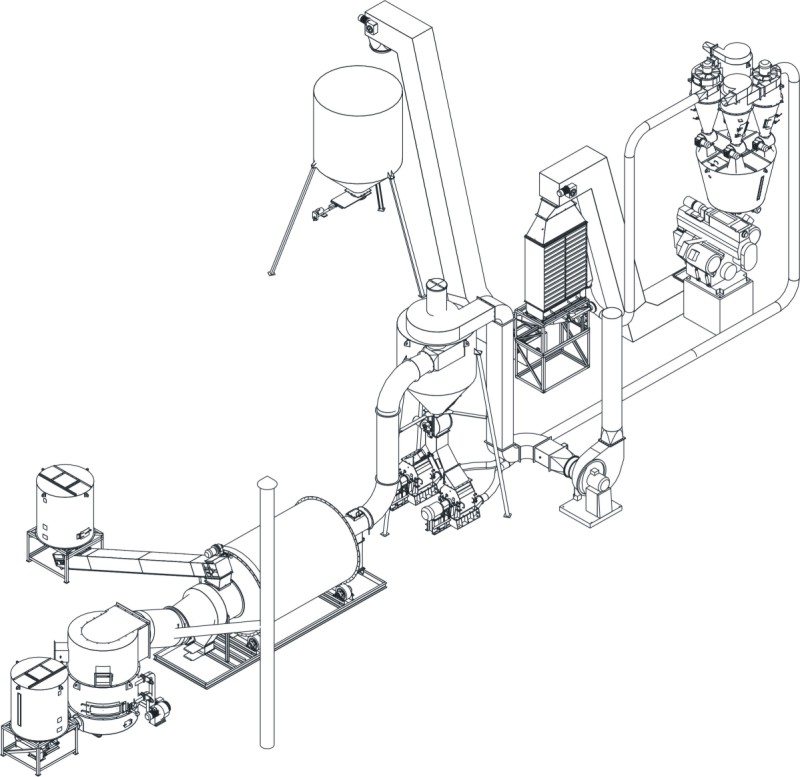

Линия производства топливных гранул включает исполнительные механизмы, обеспечивающие работу отдельных технологических узлов. Для их надежного функционирования требуется гидростанция, способная поддерживать необходимые параметры давления и расхода рабочей жидкости в различных режимах эксплуатации оборудования.

В рамках проекта ПНЕВМАКС разработала и изготовила гидростанцию CTR-KV1237 для управления исполнительными механизмами линии производства топливных гранул. При проектировании использовалась унифицированная гидравлическая аппаратура Duplomatic, совместимая с современными зарубежными и отечественными аналогами.

Инженерная задача: управление исполнительными механизмами производственной линии

При разработке гидростанции требовалось обеспечить:

• гидравлическое питание исполнительных механизмов линии;
• стабильную работу гидросистемы в течение производственного цикла;
• эффективную фильтрацию рабочей жидкости;
• поддержание рабочей температуры масла;
• снижение уровня шума насосного агрегата;
• удобство технического обслуживания оборудования.

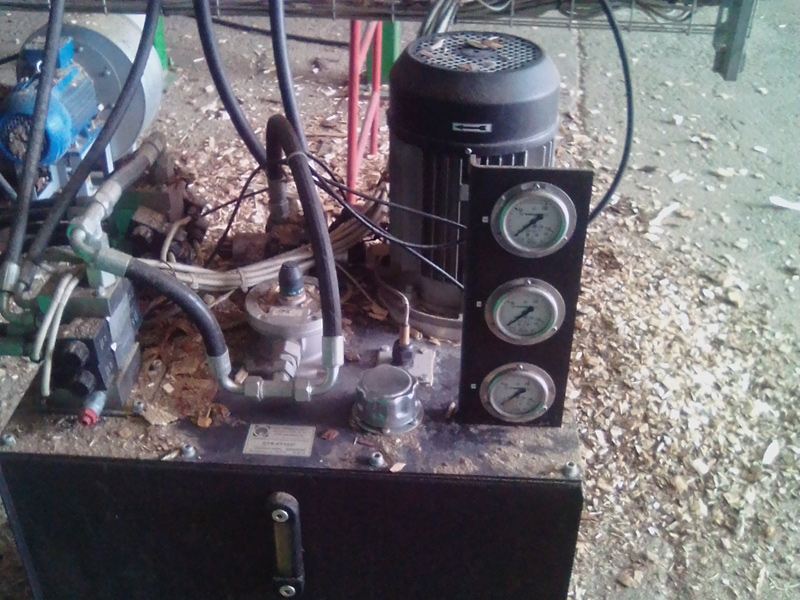

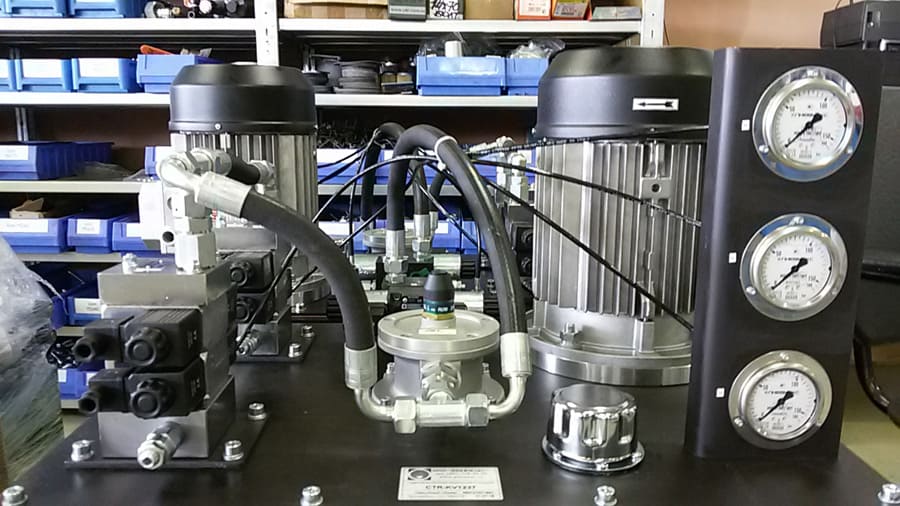

Конструкция гидростанции

В качестве силового агрегата используется мотор-насосная группа с шестеренным насосом.
В состав гидростанции входят:

• гидробак;
• мотор-насосная группа;

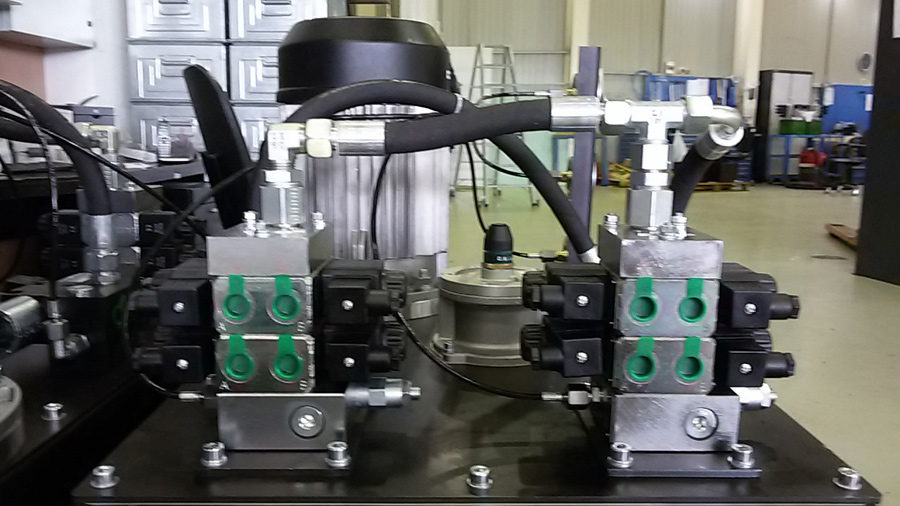

• блок направляющих и регулирующих клапанов;
• предохранительный клапан;
• сливной и всасывающий фильтры;
• воздушные теплообменники;
• датчики контроля температуры рабочей жидкости.

Для передачи крутящего момента используется кулачковая муфта с демпфирующей вставкой, снижающая уровень шума и динамические нагрузки во время работы оборудования.

Охлаждение и фильтрация рабочей жидкости

Для поддержания рабочей температуры гидросистемы предусмотрен контур охлаждения на базе воздушных теплообменников. Температура масла контролируется датчиками, установленными в гидросистеме.

Очистка рабочей жидкости осуществляется двумя ступенями фильтрации:

• сливным фильтром с тонкостью фильтрации 25 мкм;
• всасывающим фильтром с тонкостью фильтрации 90 мкм.

Контроль температуры и фильтрация масла обеспечивают нормальные условия эксплуатации гидравлических компонентов и поддерживают работоспособность гидросистемы.

Основные технические характеристики

Возможности применения аналогичных решений

Гидростанции подобного исполнения могут применяться для управления исполнительными механизмами:

• линий производства топливных гранул;
• технологических линий переработки биомассы;
• пресс-грануляторов;
• промышленного оборудования с централизованным гидравлическим приводом.

Инженерные особенности проекта

Особенностью проекта является разработка компактной гидростанции для производственной линии с системой охлаждения и фильтрации рабочей жидкости, обеспечивающей стабильную работу исполнительных механизмов и удобство интеграции в существующее технологическое оборудование.
