Система подачи эмульсии стана ХПТ 250 CTR-KV-B1821.4
Система CTR-KV-B1821.4 предназначена для подачи эмульсии в рабочую зону стана ХПТ 250 для смазки и охлаждения валков и направляющих клети. Проект предусматривал модернизацию действующей системы с заменой насосного оборудования, трубопроводной обвязки и запорно-регулирующей арматуры.
Необходимость реконструкции была связана с коррозионным износом трубопроводов и отложениями на их внутренних стенках, уменьшавшими проходное сечение. Существующая запорная арматура затрудняла обслуживание резервных насосных установок без полного отключения системы, а насосное оборудование и поддон основания имели значительный эксплуатационный износ.
Модернизация системы подачи эмульсии стана ХПТ 250

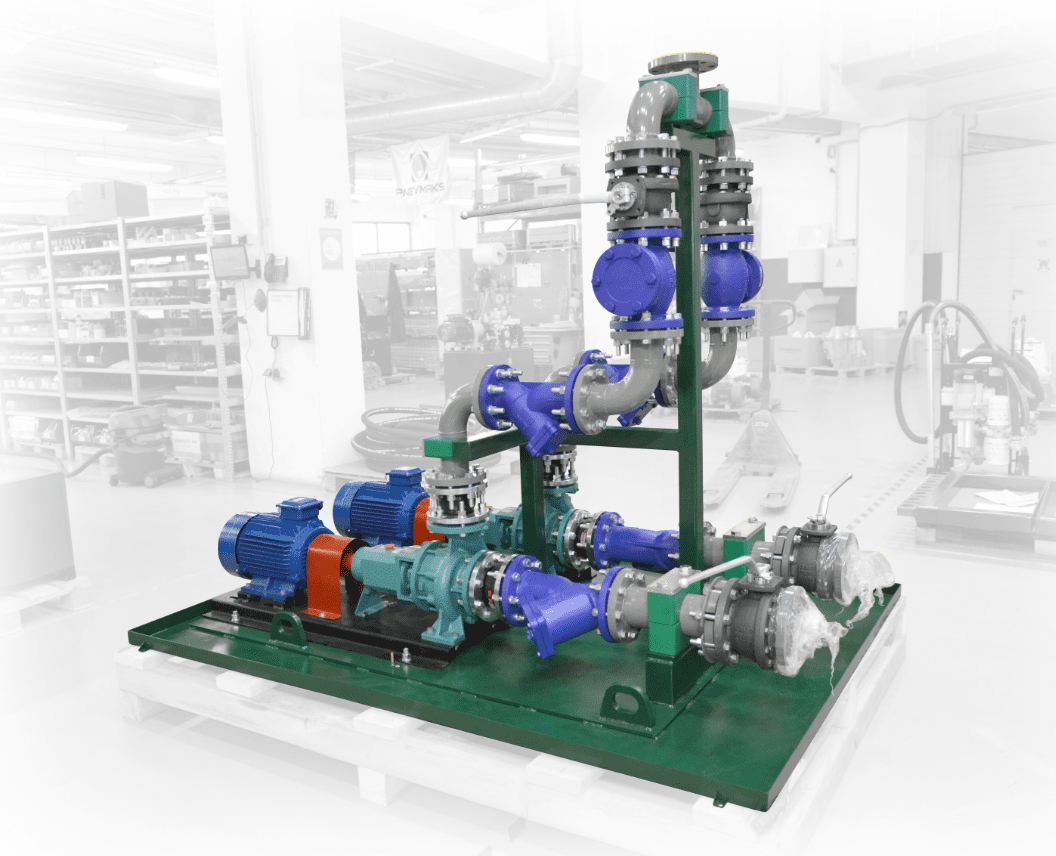

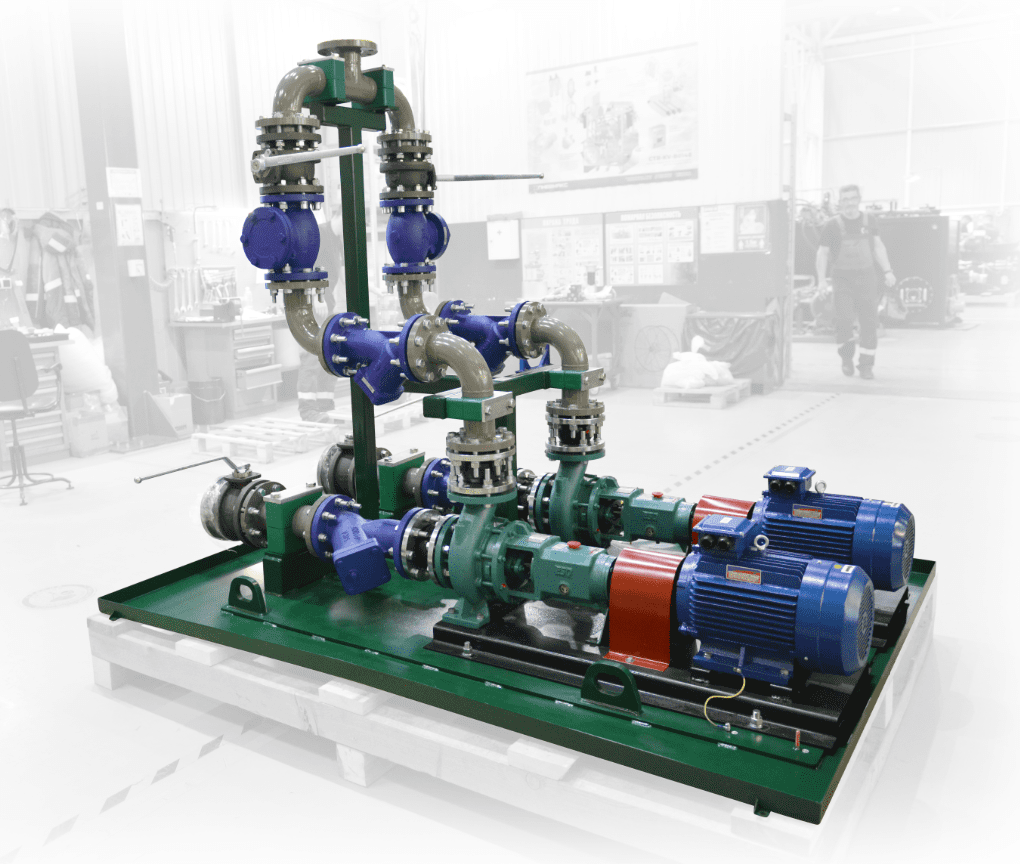

В рамках проекта была разработана новая схема подачи эмульсии с привязкой трубопроводов и аппаратуры к оборудованию стана. Выполнены очистка резервуаров от механических загрязнений, ремонт и герметизация ревизионных люков, замена двух насосных установок и опорной рамы с поддоном.
Запорная и регулирующая аппаратура была заменена, в магистралях установлены всасывающие и напорные фильтры. Также выполнена новая разводка трубопроводов по станине к точкам подачи эмульсии и организован отвод утечек в приямок.
Промывка, опрессовка и пусконаладка системы
После монтажа ПНЕВМАКС выполнила промывку и опрессовку масляных и эмульсионных магистралей, а также их окраску. Завершающим этапом стали пусконаладочные работы модернизированной системы подачи эмульсии.
Рабочее давление системы составляет до 3,5 кгс/см², испытательное давление — 5 кгс/см². Производительность насоса составляет 600 л/мин, система работает с двумя резервуарами объемом 20 и 30 м³.
Проектная и эксплуатационная документация
По завершении проекта заказчику передан комплект документации на измененную конструкцию системы: паспорт, руководство по эксплуатации, схема системы и спецификация оборудования. Также подготовлена документация по интегрированным электрическим схемам стана и рекомендации по эксплуатации оборудования.
Технические характеристики CTR-KV-B1821.4
| Параметр | Значение |
|---|---|
| Объект применения | Стан холодной прокатки труб ХПТ 250 |
| Назначение | Подача эмульсии для смазки и охлаждения валков и направляющих клети |
| Рабочая жидкость | Эмульсия |
| Рабочее давление | До 3,5 кгс/см² |
| Испытательное давление | 5 кгс/см² |
| Производительность насоса | 600 л/мин |
| Объем резервуаров | 20 + 30 м³ |
| Количество замененных насосных установок | 2 |
| Фильтрация | Всасывающие и напорные фильтры |
| Трубопроводная система | Новая разводка по станине к точкам подачи эмульсии |
| Дополнительные работы | Промывка, опрессовка, окраска магистралей и пусконаладочные работы |
| Документация | Паспорт, руководство по эксплуатации, схема системы, спецификация и интегрированные электрические схемы |
