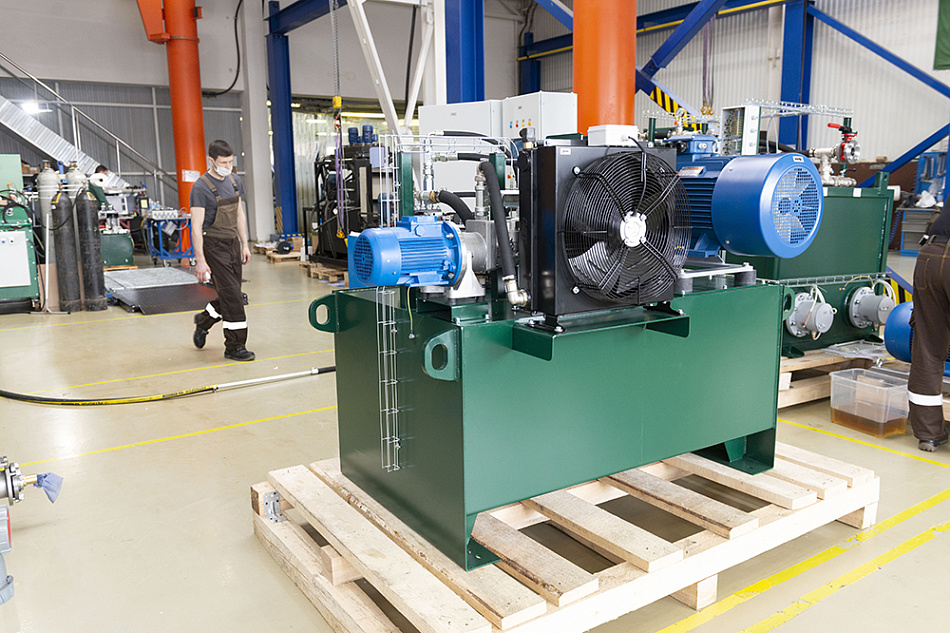

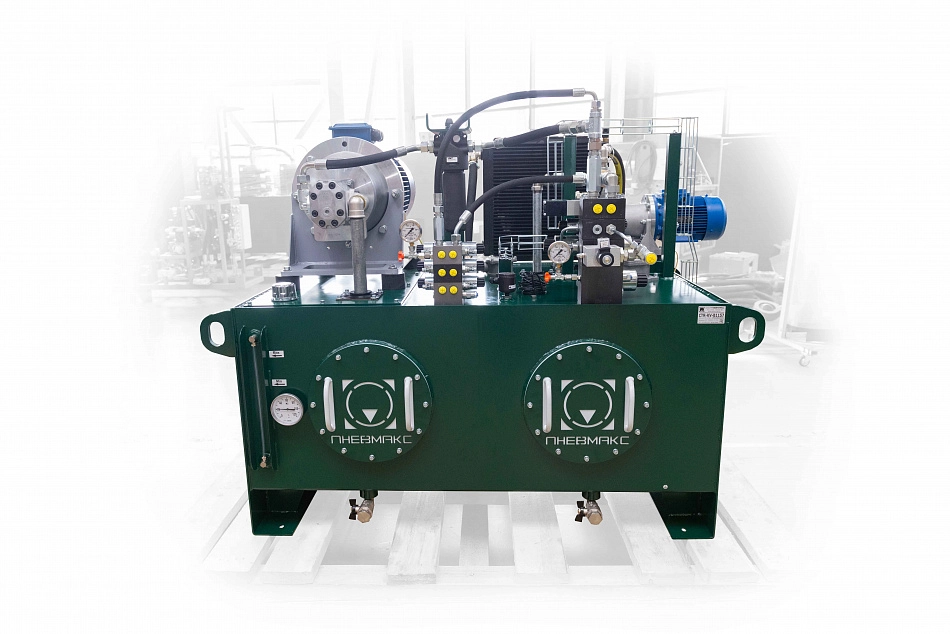

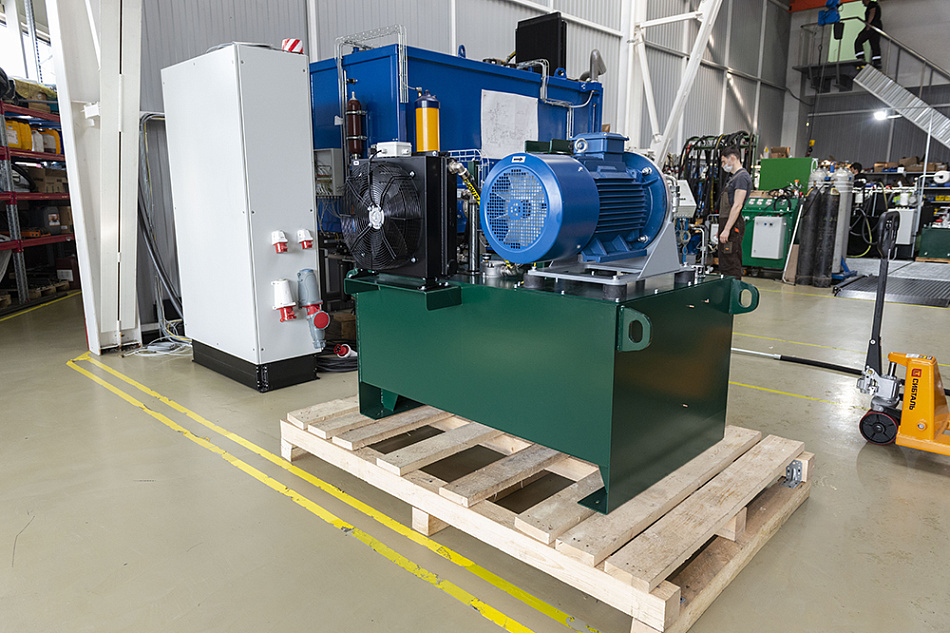

Гидростанция CTR-KV-B1157 для привода механизмов роторно-наклонной печи

Гидростанция CTR-KV-B1157 предназначена для гидравлического питания механизмов роторно-наклонной печи. Она обеспечивает подвод и отвод горелки, подъем и опускание печи, а также работу вспомогательных исполнительных механизмов.

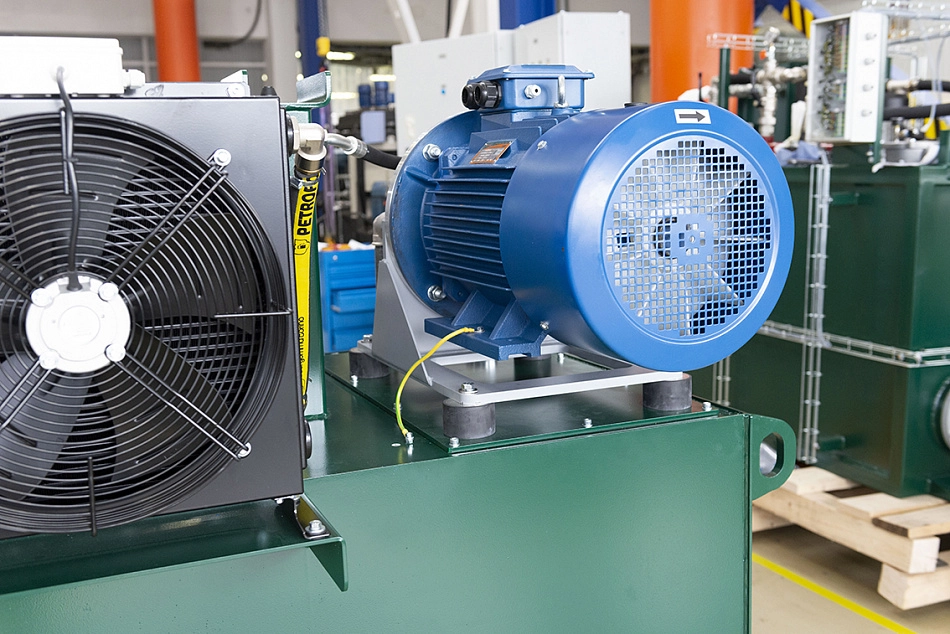

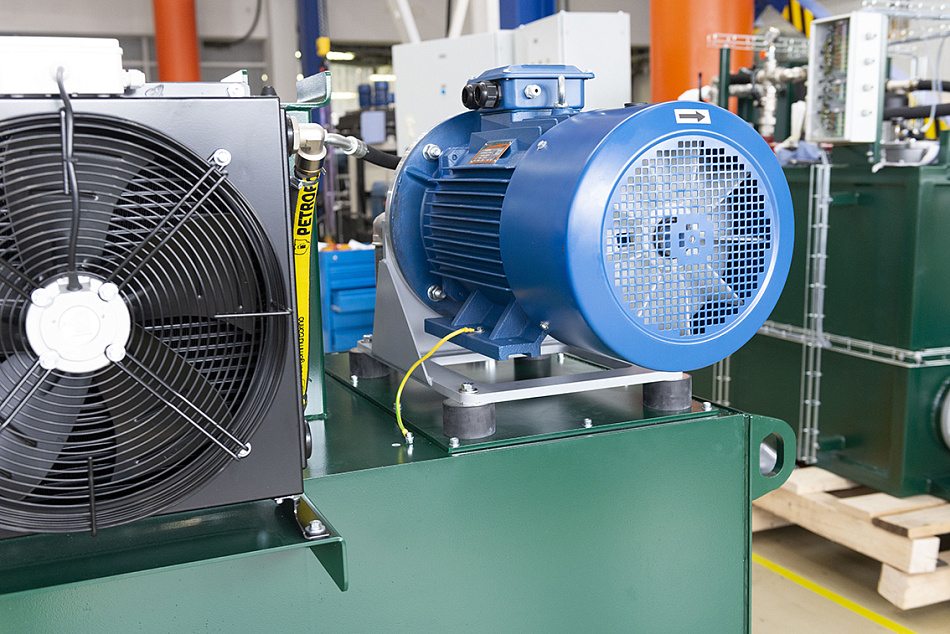

Станция рассчитана на непрерывную эксплуатацию в режиме 24/7 и работает под управлением АСУ печи. Силовой контур выполнен на одной мотор-насосной группе с нерегулируемым шестеренным насосом и электродвигателем мощностью 30 кВт.

Управление положением горелки

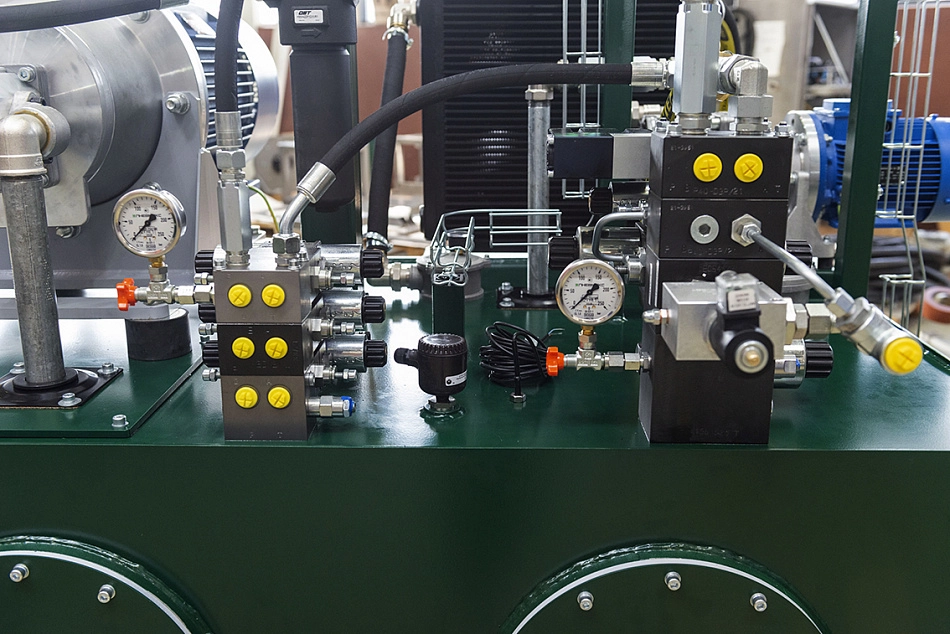

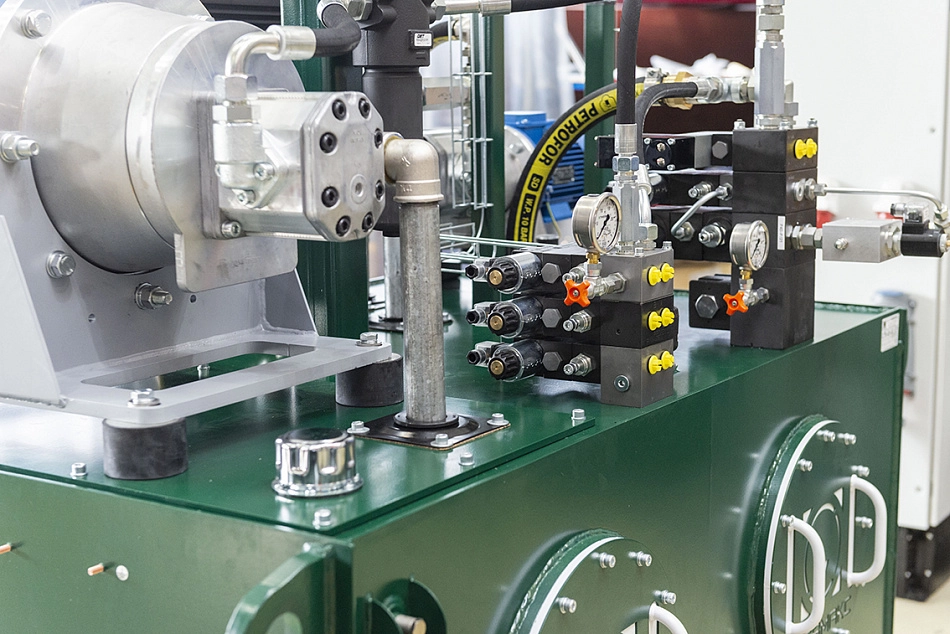

Для позиционирования горелки и формирования требуемого закона ее движения в гидросистеме применен сервоклапан DXE3J-L10/10N/F1/E0K11. Он используется в контуре, где требуется управляемое изменение движения исполнительного механизма в соответствии с командами системы управления печью.

Номинальный расход гидростанции составляет 90 л/мин при давлении 160 бар. В качестве рабочей жидкости применяется минеральное гидравлическое масло HLP класса вязкости ISO VG 32–46.

Фильтрация и охлаждение рабочей жидкости

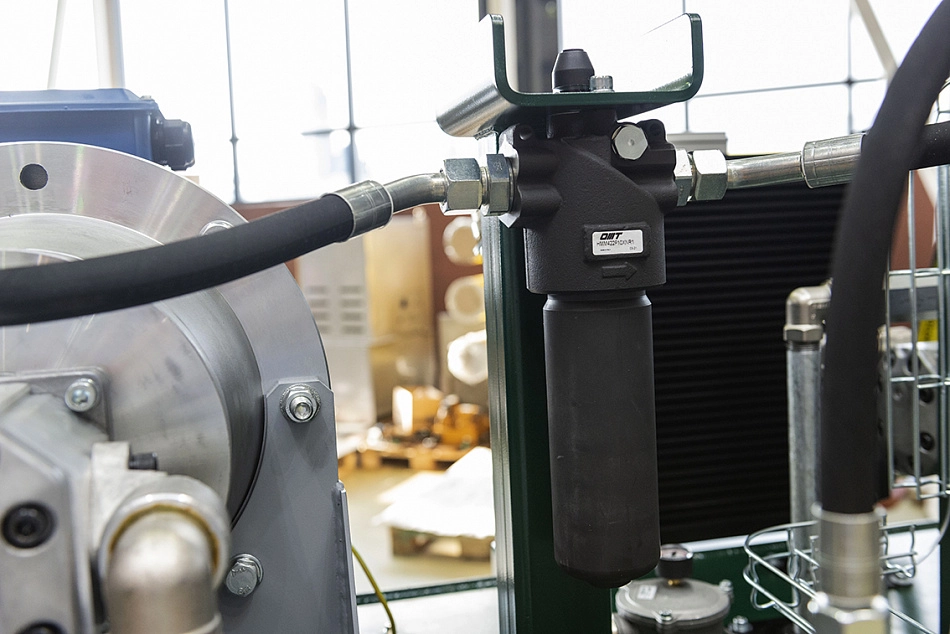

Для поддержания температуры и чистоты масла предусмотрен отдельный контур кондиционирования с шестеренным насосом и воздушным теплообменником. Тонкость фильтрации составляет 10 мкм в напорной линии и 25 мкм в сливной линии и контуре кондиционирования.

Состояние гидросистемы контролируется по давлению, температуре, уровню рабочей жидкости и загрязнению фильтрующих элементов. Сигналы используются для удаленного контроля работы станции и передачи информации в систему управления печью.

Технические характеристики CTR-KV-B1157
