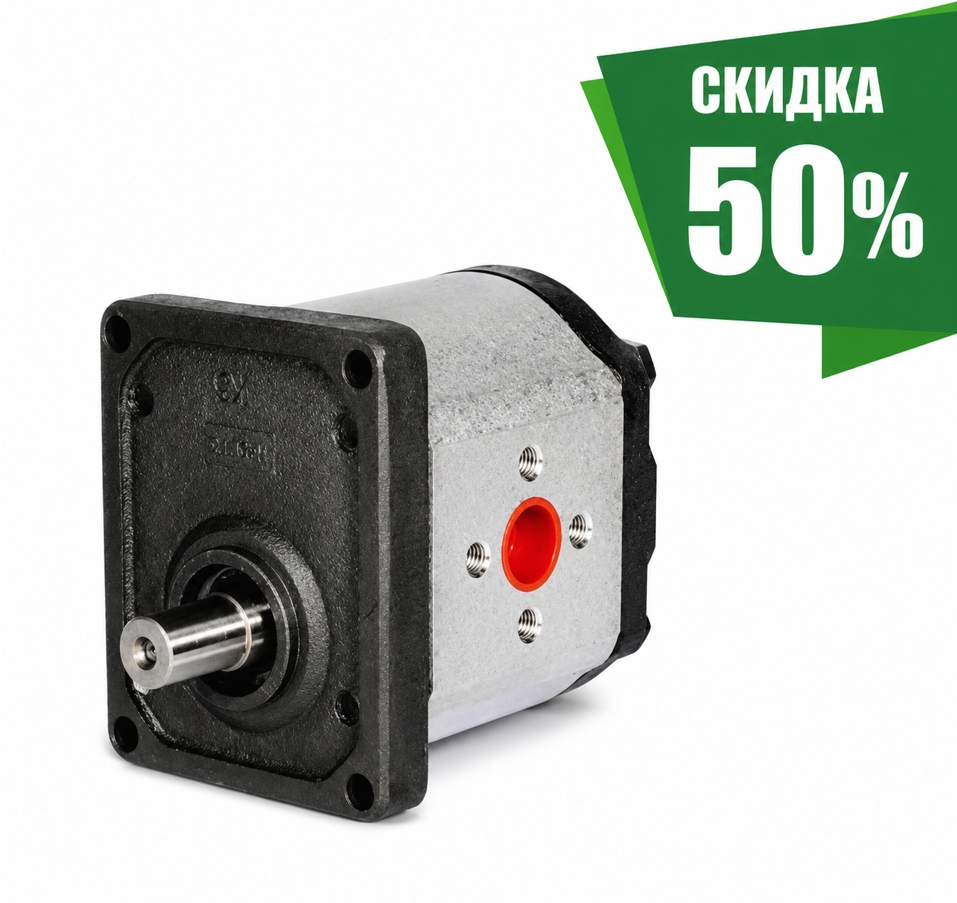

AP - Насос гидравлический шестеренный с внешним зацеплением
Характеристики
Артикул
AP
Рабочий объем
от 0,9 до 100 см³/об
Рабочее давление
до 250 бар
Частота вращения
от 400 до 4000 об/мин
Температура эксплуатации
от 0 до +80 ºС (до +100ºС с уплотнениями из Viton)
Гарантия
2 года
Подробное описание
Шестеренные насосы Blue Ascend с внешним зацеплением выпускаются в трех типоразмерах с корпусом из экструдированного высокопрочного алюминиевого сплава или чугуна. Насосы AP широко используются в современных гидравлических системах благодаря длительному сроку службы и высокой производительности. Доступны в виде стандартных насосов с различным рабочим объемом.
Шестеренный насос с внешним зацеплением состоит из алюминиевого или чугунного корпуса, пары шестерней, установленных во втулках подшипников, передней и задней крышек. Из передней крышки выступает приводной вал, герметичность которого обеспечивает манжетное уплотнение. Радиальные усилия на вал поглощаются втулками. Они также обеспечивают превосходную устойчивость к истиранию, особенно на низких скоростях.
Уплотнения изготавливаются из резины (NBR), обеспечивающей высокую механическую прочность и термостойкость. Уплотнения из Viton доступны по запросу.
Коды для заказа шестеренного гидронасоса AP10
| 1 |
* |
2 | * | 3 | 4 | 5 | 6 | 7 | 8 | - | 9 |
| AP10 | 030/030/030 | C | A | B | 01 | S | N | T |
| Типоразмер 10 | ||
| 1 | Шестеренный насос с алюминиевым корпусом | AP10 = 0,9...9,5 см3/об (шестеренный насос, корпус из алюминия) |
| 2 | Рабочий объём | См. «Технические характеристики AP10» |
| 3 | Направление вращения |
A = против часовой стрелки C = по часовой стрелке |
| 4 | Передняя крышка |
A = квадратный фланец (ø 50.78 мм) L = квадратный фланец (ø 60.3 мм) |
| 5 | Вал насоса | B = конический шпоночный вал 1:8 |
| 6 | Входной и выходной порт |
01 = фланцевое присоединение 05 = трубная резьба |
| 7 | Задняя крышка | S = стандартная |
| 8 | Уплотнения |
N = NBR V = Viton T = T+NBR |
| 9 | Варианты исполнения |
- пропустить для одиночного насоса T = многосекционный насос |
Пример кода для заказа:
AP10.030.CAB01SN - одиночный насос
AP10.030/030/030.CAB01SN-T - многосекционный насос
Технические характеристики AP10
| Код | Рабочий объем | Макс. давление* |
Макс. скорость вращения |
Мин. скорость вращения |
||
| P1 | P2 | P3 | ||||
| см3/об | бар | об/мин | ||||
| AP10.009 |
0,9
|
220 | 240 | 250 | 4000 | 650 |
| AP10.012 |
1,2
|
|||||
| AP10.017 | 1,7 | |||||
| AP10.023 |
2,3
|
|||||
| AP10.027 | 2,7 | |||||
| AP10.032 |
3,2 |
|||||
| AP10.038 |
3,8 |
|||||
| AP10.043 |
4,3 |
3500 | ||||
| AP10.050 |
5,0 |
|||||
| AP10.059 | 5,9 | |||||
| AP10.063 | 6,3 | |||||
| AP10.078 | 7,8 | 210 | 230 | 240 | ||
| AP10.095 | 9,5 | 200 | 220 | 230 | ||
Коды для заказа шестеренного гидронасоса AP20
| 1 |
* |
2 | * | 3 | 4 | 5 | 6 | 7 | 8 | - | 9 |
| AP20 | 115/115/115 | C | A | B | 02 | S | N | T |
| Типоразмер 20 | ||
| 1 | Шестеренный насос с внешним зацеплением |
AP20 = 3,9...40 см3/об (шестеренный насос, корпус из алюминия) APH20 = 3,9...40 см3/об (шестеренный насос с косозубым зацеплением, корпус из алюминия) DKP20 = 3,9...27,9 см3/об (шестеренный насос, корпус из чугуна) DPH20 = 3,9...27,9 см3/об (шестеренный насос с косозубым зацеплением, корпус из чугуна) |
| 2 | Рабочий объём | См. «Технические характеристики AP20, APH20», «Технические характеристики DKP20», «Технические характеристики DPH20» |
| 3 | Направление вращения |
A = против часовой стрелки C = по часовой стрелке R = риверсивный |
| 4 | Передняя крышка |
A = квадратный фланец (ø 36.47 мм) |
| 5 | Вал насоса | B = конический шпоночный вал 1:8 |
| 6 | Входной и выходной порт | 02 = фланцевое присоединение |
| 7 | Задняя крышка | S = стандартная |
| 8 | Уплотнения |
N = NBR V = Viton T = T+NBR |
| 9 | Варианты исполнения |
- пропустить для одиночного насоса T = многосекционный насос |
Пример кода для заказа:
AP20.115.CAB02SN - одиночный насос
AP20.115/115/115.CAB01SN-T - многосекционный насос
Технические характеристики AP20, APH20
| Код | Рабочий объем | Макс.давление* |
Макс.скорость вращения |
Мин. скорость вращения |
||
| P1 | P2 | P3 | ||||
| см3/об | бар | об/мин | ||||
|
AP20.040 APH20.40 |
3,9 | 250 | 280 | 300 | 3500 | 650 |
|
AP20.060 APH20.060 |
5,9 | |||||
|
AP20.080 APH20.080 |
8,0 | |||||
|
AP20.095 APH20.095 |
9,4 | 600 | ||||
|
AP20.115 APH20.115 |
11,4 | 3000 | ||||
|
AP20.140 APH20.140 |
13,9 | |||||
|
AP20.160 APH20.160 |
16 | |||||
|
AP20.190 APH20.190 |
19,2 | |||||
|
AP20.220 APH20.220 |
21,9 | 210 | 240 | 260 | 2500 | |
|
AP20.250 APH20.250 |
24,8 | 190 | 220 | 240 | ||
|
AP20.280 APH20.280 |
27,9 | 170 | 220 | 2200 | ||
|
AP20.320 APH20.320 |
32 | 160 | 190 | 210 | 2000 | 500 |
|
AP20.340 APH20.340 |
34 | 150 | 180 | 200 | ||
|
AP20.380 APH20.380 |
38 | 140 | 170 | 190 | 1750 | |
|
AP20.400 APH20.400 |
40 | 130 | ||||
Технические характеристики DKP20
| Код | Рабочий объем | Макс.давление* |
Макс.скорость вращения |
Мин. скорость вращения |
||
| P1 | P2 | P3 | ||||
| см3/об | бар | об/мин | ||||
|
DKP20.040 |
3,9 | 280 | 300 | 320 | 3500 | 650 |
| DKP20.060 | 5,9 | |||||
|
DKP20.080 |
8,0 | |||||
|
DKP20.095 |
9,4 | 600 | ||||
|
DKP20.115 |
11,4 | 3000 | ||||
|
DKP20.140 |
13,9 | |||||
|
DKP20.160 |
16 | |||||
|
DKP20.190 |
19,2 | |||||
|
DKP20.220 |
21,9 | 240 | 260 | 280 | 2500 | |
|
DKP20.250 |
24,8 | 220 | 240 |
260 |
||
|
DKP20.280 |
27,9 | 200 | 2200 | |||
Технические характеристики DPH20
| Код | Рабочий объем | Макс.давление* |
Макс.скорость вращения |
Мин. скорость вращения |
||
| P1 | P2 | P3 | ||||
| см3/об | бар | об/мин | ||||
|
DPH20.040 |
3,9 | 320 | 350 | 370 | 3500 | 650 |
| DPH20.060 | 5,9 | |||||
|
DPH20.080 |
8,0 | |||||
|
DPH20.095 |
9,4 | 600 | ||||
|
DPH20.115 |
11,4 | 3000 | ||||
|
DPH20.140 |
13,9 | 300 |
330 |
350 |
||
| DPH20.160 | 16,0 | |||||
|
DPH20.190 |
19,2 | 280 | 310 | 330 | ||
|
DPH20.220 |
21,9 | 250 | 280 | 300 | 2500 | |
|
DPH20.250 |
24,8 | 230 | 260 | 280 | ||
| DPH20.280 | 27.9 | 210 | 240 | 260 | 2200 | |
Коды для заказа шестеренного гидронасоса AP30
| 1 |
* |
2 | * | 3 | 4 | 5 | 6 | 7 | 8 | - | 9 |
| AP30 | 340/340/340 | C | A | B | 02 | S | N | T |
| Типоразмер 30 | ||
| 1 | Шестеренный насос с внешним зацеплением |
AP30 = 17...100 см3/об (шестеренный насос, корпус из алюминия) APH30 = 17...100 см3/об (шестеренный насос с косозубым зацеплением, корпус из алюминия) DKP30 = 17...100 см3/об (шестеренный насос, корпус из чугуна) |
| 2 | Рабочий объём | См. «Технические характеристики AP30/APH30/DKP30» |
| 3 | Направление вращения |
A = против часовой стрелки C = по часовой стрелке R = реверсивный |
| 4 | Передняя крышка |
A = квадратный фланец (ø 50.78 мм) |
| 5 | Вал насоса | B = конический шпоночный вал 1:8 |
| 6 | Входной и выходной порт | 02 = фланцевое присоединение |
| 7 | Задняя крышка | S = стандартная |
| 8 | Уплотнения |
N = NBR V = Viton T = T+NBR |
| 9 | Варианты исполнения |
- пропустить для одиночного насоса T = многосекционный насос |
Пример кода для заказа:
AP30.340.CAB02SN - одиночный насос
AP30.340/340/340.CAB02SN - T - многосекционный насосТехнические характеристики AP30, APH30
| Код | Рабочий объем | Макс.давление* |
Макс.скорость вращения |
Мин. скорость вращения |
||
| P1 | P2 | P3 | ||||
| см3/об | бар | об/мин | ||||
|
AP30.170 APH30.170 |
17 | 250 | 270 | 290 | 3000 | 400 |
|
AP30.220 APH30.220 |
22 | |||||
|
AP30.270 APH30.270 |
27 | |||||
|
AP30.320 APH30.320 |
32 | 240 | 260 | 280 | ||
|
AP30.340 APH30.340 |
34 | |||||
|
AP30.380 APH30.380 |
38 | |||||
|
AP30.430 APH30.430 |
43 | 230 | 250 | 270 | 2500 | |
|
AP30.470 APH30.470 |
47 | |||||
|
AP30.510 APH30.510 |
51 | 210 | 230 | 250 | ||
|
AP30.560 APH30.560 |
56 | 200 | 220 | 240 | ||
|
AP30.610 APH30.610 |
61 | 180 | 200 | 220 | ||
|
AP30.730 APH30.730 |
73 | 170 | 190 | 210 | ||
|
AP30.820 APH30.820 |
82 | 160 | 180 | 200 | ||
|
AP30.900 APH30.900 |
90 | 150 | 170 | 190 | 2000 | |
|
AP30.1000 APH30.1000 |
100 | 140 | 160 | 180 | ||
Технические характеристики DKP30
| Код | Рабочий объем | Макс.давление* |
Макс.скорость вращения |
Мин. скорость вращения |
||
| P1 | P2 | P3 | ||||
| см3/об | бар | об/мин | ||||
|
DKP30.170 |
17 | 250 | 270 | 290 | 3000 | 400 |
| DKP30.220 | 22 | |||||
|
DKP30.270 |
27 | |||||
|
DKP30.320 |
32 | 240 | 260 | 280 | ||
|
DKP30.340 |
34 | |||||
|
DKP30.380 |
38 | |||||
|
DKP30.430 |
43 | 230 | 250 | 270 | 2500 | |
|
DKP30.470 |
47 | |||||
|
DKP30.510 |
51 | 210 | 230 | 250 | ||
|
DKP30.560 |
56 | 200 | 220 | 240 | ||
|
DKP30.610 |
61 | 180 | 200 | 220 | ||
|
DKP30.730 |
73 | 170 | 190 | 210 | ||
|
DKP30.820 |
82 | 160 | 180 | 200 | ||
|
DKP30.900D |
90 | 150 | 170 | 190 | 2000 | |
|
KP30.1000 |
100 | 140 | 160 | 180 | ||
Насосы AP легко монтируются с помощью фланца, 4 или 2 болтов и трубного соединения. Отверстия для установки втулки монтажного фланца должно иметь фаску 1мм под углом 45º со стороны насоса, чтобы обеспечить правильную посадку.
Рекомендуется использовать гибкий шланг, прилегающий к насосу, как на всасывающей так и на напорной линии, чтобы свести к минимуму вибрацию, которая может передаваться на насос по жестким участкам трубопровода.
В ассортименте представлены 3 типоразмера насосов: 10, 20, 30. Технические характеристики каждого из них представлены в Каталогах.
Рекомендуем использовать только гидравлические жидкости на основе минерального масла, соответствующие стандартам ISO/DIN или SAE. Диапазон вязкости - 20-120 сСт. На момент запуска (кратковременно) допустимо до 700 сСт.Доставка и оплата
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
