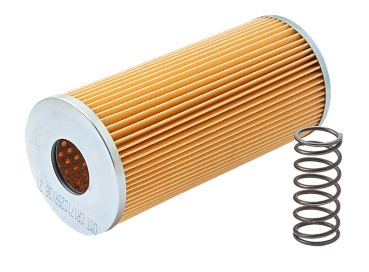

CR* - Фильтроэлементы для сливных фильтров OMTF

Характеристики
Артикул
CR*
Назначение
Сменные элементы сливных фильтров
Совместимость
OMTF09, OMTF11, OMTF17, OMTF22 — по типоразмеру
Фильтрующие материалы
Целлюлоза, стекловолокно, нержавеющая сетка
Байпас, исполнение R
1,7 бар ±10%


Сменные фильтроэлементы CR для сливных фильтров OMTF

Элементы CR используются в сливных гидравлических фильтрах OMTF, установленных на гидробаке. При обслуживании заменяется внутренний элемент, а монтажная головка и стакан фильтра используются повторно. Для замены необходимо знать не только серию OMTF, но и полный типоразмер: элементы отличаются диаметром и длиной.

Например, CR112 соответствует фильтру OMTF112, а CR224 — OMTF224. После числового обозначения указываются фильтрующий материал, тонкость фильтрации и исполнение байпаса. Совпадение размеров позволяет проверить размещение элемента в корпусе, но не заменяет проверку остальных характеристик.

Фильтрующие материалы элементов CR

Обозначение Материал Тонкость фильтрации, мкм
C10, C25 Целлюлозное волокно с пропиткой 10; 25
F03, F06, F10, F25 Стекловолокно 3; 6; 10; 25
R60, R90 Сетка из нержавеющей стали AISI 304 60; 90

Материал и тонкость фильтрации должны соответствовать требованиям гидросистемы к чистоте масла. Элементы с одинаковым обозначением в микронах, но разными материалами могут отличаться эффективностью удержания частиц и сопротивлением потоку. Поэтому переход, например, с целлюлозного элемента C10 на стекловолоконный F10 требует проверки характеристик фильтрации и потерь давления.

Код заказа фильтроэлемента CR

Пример обозначения — CR112C25R:

  • CR — сменный элемент сливного фильтра OMTF;
  • 11 — типоразмер;
  • 2 — исполнение по длине;
  • C25 — целлюлозный фильтрующий материал с пропиткой, 25 мкм;
  • R — байпасный клапан с настройкой 1,7 бар.

В обозначениях CR112C25R и CR224R90R последняя буква R относится к байпасу, а сочетание R90 обозначает нержавеющую сетку с тонкостью фильтрации 90 мкм. Эти части кода выполняют разные функции и должны сохраняться при подборе замены.

По мере загрязнения элемента его сопротивление увеличивается. Байпас начинает открываться при перепаде давления 1,7 бар ±10%, пропуская часть масла в обход фильтрующего материала. Для сохранения фильтрации элемент заменяют по сигналу индикатора загрязнения или в сроки, установленные изготовителем гидросистемы. Повышенное давление при холодном пуске оценивают отдельно: оно может быть связано с высокой вязкостью масла.


Фильтроэлементы CR предназначены для замены в сливных гидравлических фильтрах OMTF. Они устанавливаются внутри корпуса фильтра и подбираются по типоразмеру, длине, фильтрующему материалу и тонкости фильтрации. В обозначении элемента также учитывается исполнение байпасного клапана.

Соответствие фильтрам OMTF и расшифровка артикула приведены во вкладке «Подробное описание».
