В разделе представлены гидравлические системы, гидростанции, приводы и маслоустановки, разработанные и изготовленные ПНЕВМАКС для нефтегазового оборудования. Реализованные проекты охватывают буровые установки, устьевую арматуру, скважинное оборудование, стенды для сборки и испытания нефтепромысловых изделий, а также технологические линии производства обсадных труб.
Оборудование нефтегазовой отрасли эксплуатируется при высоком давлении, отрицательной температуре, воздействии осадков и во взрывоопасных зонах. Исполнение гидросистемы определяется функцией механизма, местом установки, рабочей средой и требованиями к аварийному управлению.
Гидравлические системы для нефтегазового оборудования
Гидропривод применяется на разных этапах добычи, подготовки и транспортирования углеводородов. Он перемещает буровое оборудование, управляет трубопроводной и устьевой арматурой, приводит в действие скважинные механизмы и обеспечивает сборочные и испытательные операции.
ПНЕВМАКС разрабатывает и производит гидростанции, гидроцилиндры, гидроблоки, маслоустановки и вспомогательное оборудование под конкретную технологическую задачу. При расчёте учитываются требуемые усилия и скорости, цикл работы механизма, параметры окружающей среды и ограничения по размещению оборудования.
Проекты отрасли значительно различаются по исполнению: от компактной станции для отдельного механизма до многоконтурной гидросистемы, интегрированной в буровую установку или производственную линию. Поэтому состав и архитектура гидропривода определяются техническим заданием и условиями конкретного объекта.
Гидроприводы буровых установок
На буровой установке гидравлика используется для перемещения, выравнивания и фиксации оборудования, а также для управления вспомогательными механизмами. Привод должен развивать требуемое усилие при ограниченных габаритах и удерживать конструкцию после завершения перемещения.

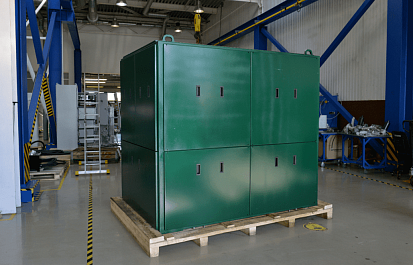

Компания ПНЕВМАКС разработала гидравлический агрегат для перемещения и выравнивания буровой установки. Система управляет исполнительными механизмами, участвующими в установке оборудования в рабочее положение, и позволяет выполнять операции с контролируемой скоростью.
При разработке таких систем учитываются масса и конструкция установки, число точек опоры, последовательность перемещений и допустимый перекос. Для нескольких гидроцилиндров может потребоваться синхронизация или независимое регулирование положения каждой опоры.

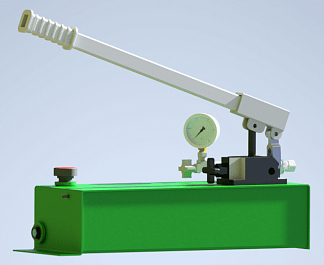

Управление устьевой и трубопроводной арматурой
Гидравлические приводы применяются для открытия и закрытия клапанов, задвижек и шаровых кранов. На устьевых объектах система должна обеспечить штатное управление арматурой и её перевод в безопасное положение при аварийном сигнале или потере основного источника энергии.

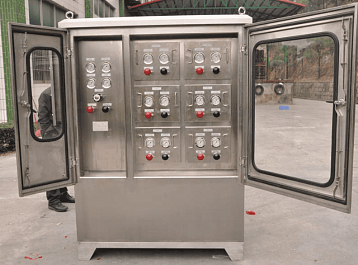

Опыт ПНЕВМАКС включает разработку устьевой станции управления клапаном-отсекателем. Оборудование рассчитано на работу при отрицательной температуре и выполнено из материалов, соответствующих условиям наружной установки.
Для ответственной арматуры могут применяться гидроаккумуляторы, пневмогидравлические насосы и независимые контуры аварийного управления. Скорость срабатывания, логика закрытия и запас энергии определяются характеристиками привода и требованиями технологической безопасности объекта.

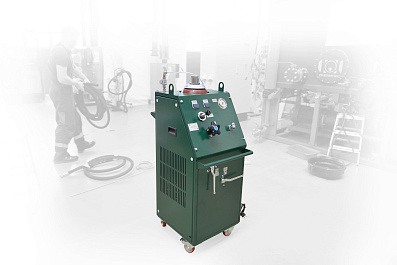

Гидроприводы скважинного и нефтепромыслового оборудования
В скважинном оборудовании гидравлический привод используется для создания возвратно-поступательного движения, удержания нагрузки и управления рабочими механизмами. Конструкция исполнительного устройства определяется глубиной и режимом эксплуатации скважины, нагрузкой на шток и требуемой длиной хода.
ПНЕВМАКС имеет опыт разработки гидроцилиндра для привода штангового скважинного насоса. Такой исполнительный механизм работает с продолжительным ходом и воспринимает нагрузку, возникающую при подъёме колонны штанг и перекачиваемой жидкости.

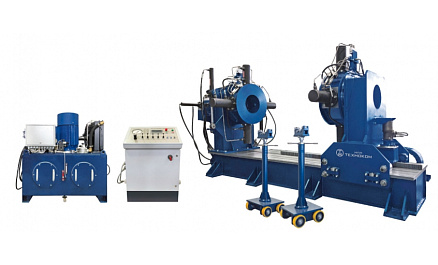

Отдельное направление — гидростанции для стендовых ключей, применяемых при сборке и обслуживании резьбовых соединений нефтепромысловых труб. Гидропривод управляет зажимными цилиндрами и вращателем, обеспечивая фиксацию деталей и передачу требуемого крутящего момента.
Гидросистемы оборудования для обсадных труб
Обсадные трубы соединяются муфтами и формируют колонну, обеспечивающую устойчивость стенок скважины и разделение пластов. На участке отделки труб операции подачи, позиционирования и навёртывания муфт выполняются в составе единого технологического комплекса.

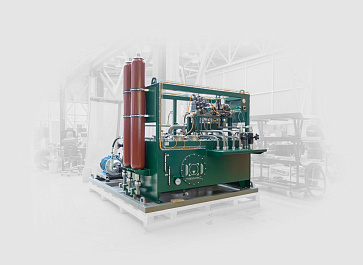

Для муфтонавёрточных станков инженеры ПНЕВМАКС произвели гидростанцию, обеспечивающую работу исполнительных механизмов предварительной и окончательной сборки резьбовых соединений. Гидравлическая часть была согласована с конструкцией станков и общей системой управления участка.
При разработке учитываются усилие зажима трубы и муфты, скорость навёртывания, последовательность перемещения механизмов и требования к сохранению геометрии резьбового соединения. Оборудование должно работать в ритме производственной линии и передавать в её систему управления сигналы о состоянии гидропривода.

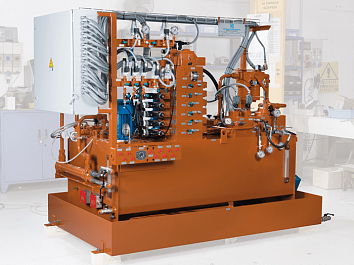

Системы смазки насосных агрегатов
Подшипниковые узлы крупных нефтегазовых насосов требуют постоянной подачи очищенного и охлаждённого масла. Маслоустановка поддерживает циркуляцию рабочей жидкости, отводит тепло и контролирует давление, температуру и состояние фильтров.

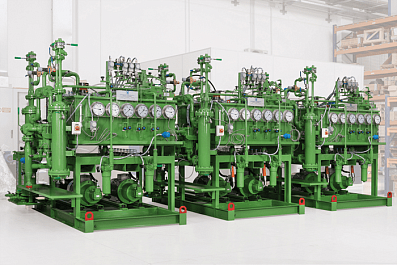

Компания ПНЕВМАКС спроектировала и изготовила маслоустановку принудительной смазки для насосных агрегатов нефтегазового назначения. Система выполнена с резервированием насосов и рассчитана на совместную работу с оборудованием, к которому предъявляются требования стандартов для нефтяных и газовых насосных установок.
Компоновка маслоустановки определяется расходом масла через подшипниковые узлы, тепловой нагрузкой, вязкостью рабочей жидкости и требованиями к резервированию. Для оборудования непрерывного действия предусматривается возможность обслуживания отдельных элементов без длительного прекращения подачи масла.
Гидросистемы обогрева и циркуляции рабочей жидкости
В условиях низкой температуры отдельные узлы нефтегазового оборудования нуждаются в поддержании заданного теплового режима. Для этого может использоваться циркуляционный контур, передающий тепло от нагретой рабочей жидкости к обслуживаемому механизму.

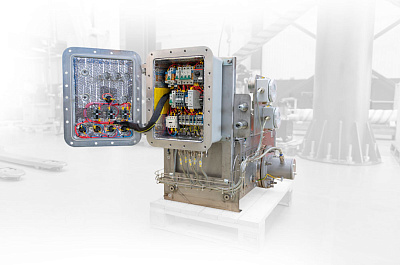

ПНЕВМАКС реализовала гидростанцию для обогрева лубрикатора. Система обеспечивает циркуляцию нагретого масла по протяжённому контуру и автоматически поддерживает установленную температуру.
При расчёте учитываются длина и высота трассы, тепловые потери, температура окружающей среды и допустимый режим работы оборудования. Нагрев, циркуляция и контроль температуры объединяются в одном управляемом контуре.
Испытание нефтепромыслового оборудования
После изготовления или ремонта нефтегазовые изделия проверяются под давлением и в режимах, приближённых к эксплуатации. Испытательное оборудование должно формировать заданные параметры рабочей среды, управлять объектом проверки и регистрировать результаты.

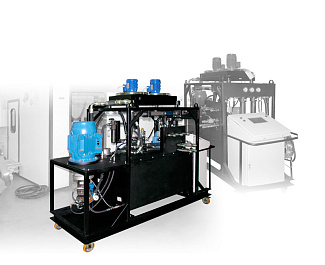

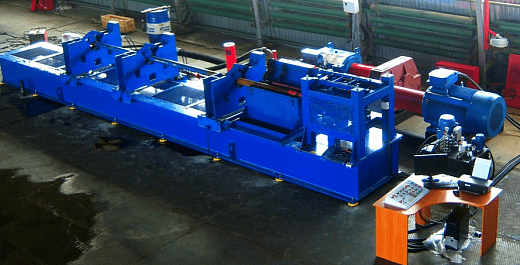

ПНЕВМАКС имеет опыт разработки гидравлических систем для испытания забойных двигателей, приводов шаровых кранов, кабельной продукции и резьбовых соединений нефтепромыслового оборудования. Отдельные установки совмещают испытание с промывкой, заполнением рабочей жидкостью и проверкой выполнения полного рабочего цикла.
Конфигурация стенда зависит от объекта испытаний, применяемой жидкости, максимального давления и перечня контролируемых параметров. Детальные схемы и методики остаются на страницах соответствующих проектов и испытательного оборудования.
Фильтрация, заправка и перекачка рабочих жидкостей
Монтаж, наладка и обслуживание нефтегазового оборудования требуют заправки гидросистем, перекачки жидкости между резервуарами и удаления загрязнений. Для работы во взрывоопасной зоне насосы, электродвигатели и средства управления должны иметь соответствующее исполнение.

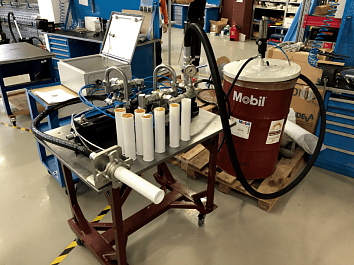

ПНЕВМАКС разработала мобильную фильтрационно-заправочную станцию для перекачки гидравлических жидкостей из стандартных бочек. Оборудование используется как самостоятельный сервисный агрегат и позволяет одновременно выполнять перекачку и фильтрацию рабочей среды.
При выборе установки учитываются вязкость жидкости, требуемая производительность, категория зоны и условия транспортирования. Для мобильного оборудования важны компактность, устойчивость конструкции и удобство подключения к обслуживаемой системе.
Специальное исполнение гидравлического оборудования
Нефтегазовые объекты могут располагаться в районах с низкой температурой, в морском климате, пустынной местности или во взрывоопасной зоне. Стандартное общепромышленное исполнение гидростанции для таких условий недостаточно.
В зависимости от места установки применяются низкотемпературные материалы и уплотнения, системы подогрева масла, коррозионностойкие металлы, защитные кожухи и взрывозащищённые электрические компоненты. Гидравлическое оборудование может выполняться для наружной установки и круглогодичной эксплуатации.
Требуемое исполнение определяется проектной документацией объекта. Климатические параметры, категория взрывоопасной зоны, рабочая среда и применимые отраслевые стандарты должны быть указаны до начала разработки.
Разработка гидропривода для нефтегазового объекта
На первом этапе определяются функция механизма, рабочие нагрузки, цикл движения, место установки и возможные аварийные состояния. Для действующего оборудования дополнительно анализируются существующие подключения, логика управления и фактические режимы эксплуатации.
Если заказчику необходимо определить принципиальную схему и состав оборудования, исходные решения могут быть сформированы в рамках технического консультирования. Для замены или изменения действующей гидросистемы требуется обследование её исполнительных механизмов и рабочих параметров.
Нефтегазовые проекты редко повторяются без изменений: даже одинаковая по функции арматура или буровое оборудование может работать при разных температурах, давлениях и требованиях к безопасности. Поэтому гидросистема привязывается не только к механизму, но и к условиям конкретной площадки, где ей предстоит работать.
