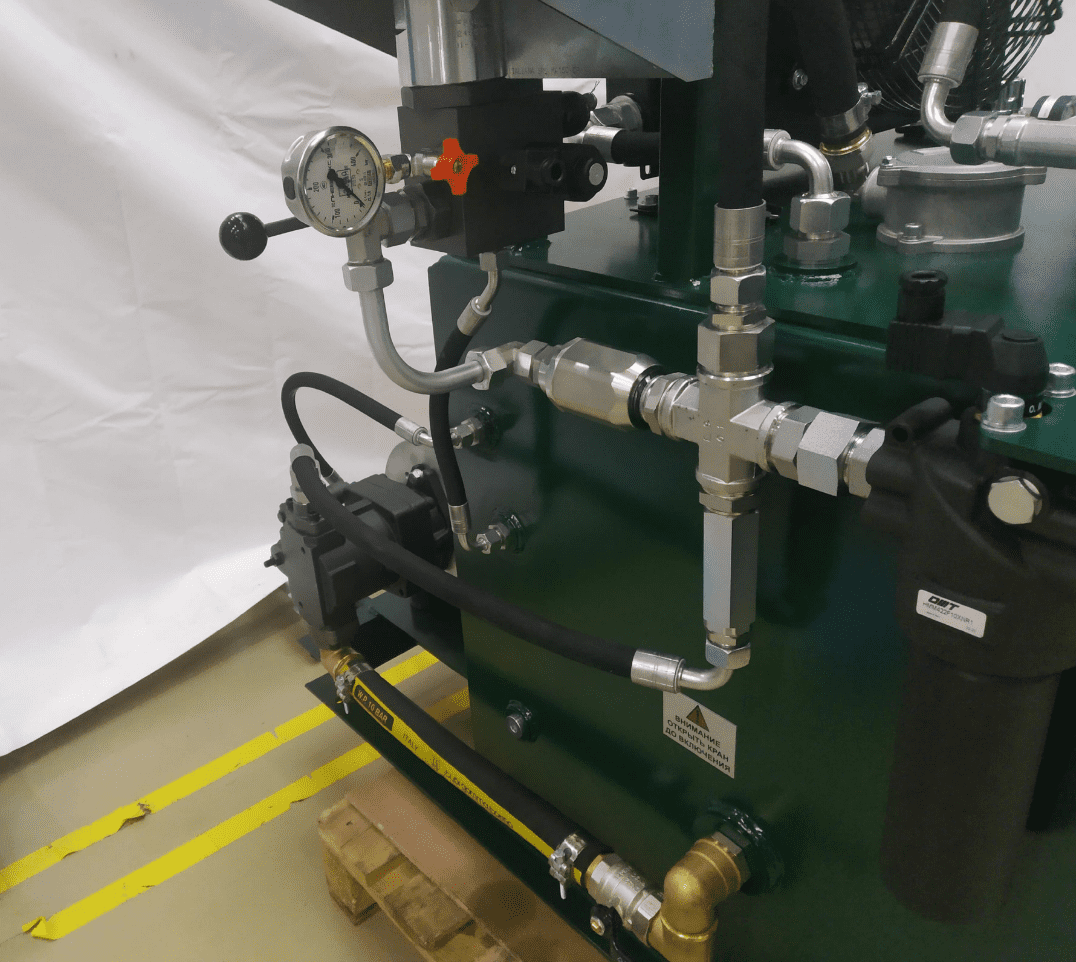

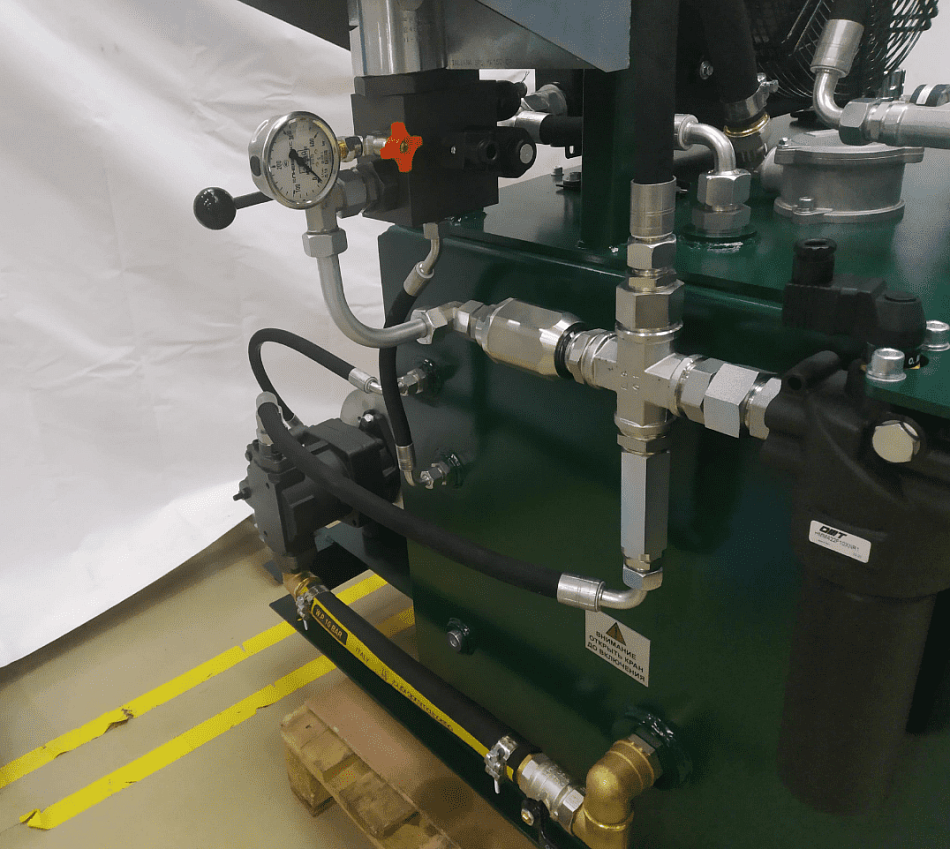

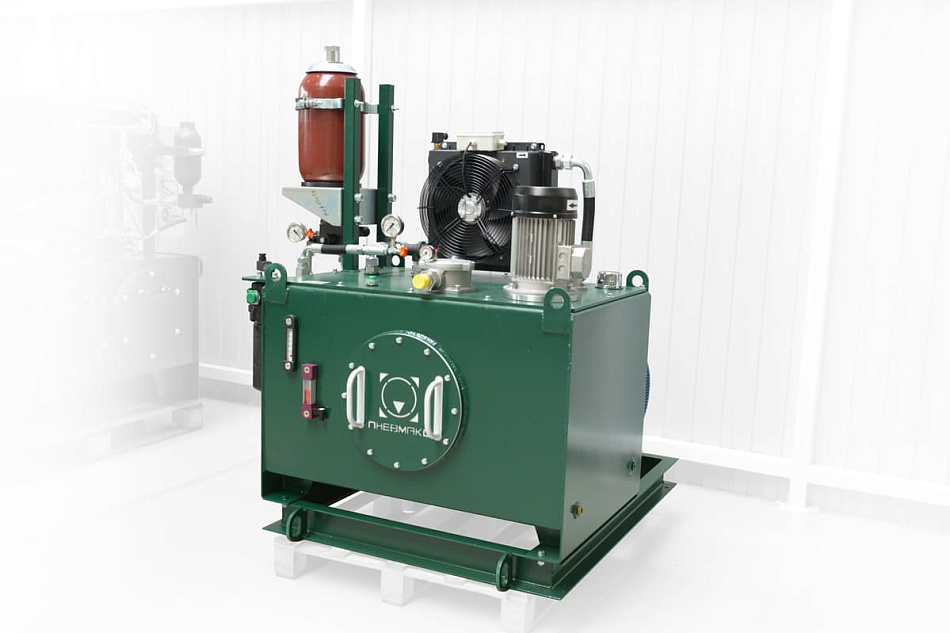

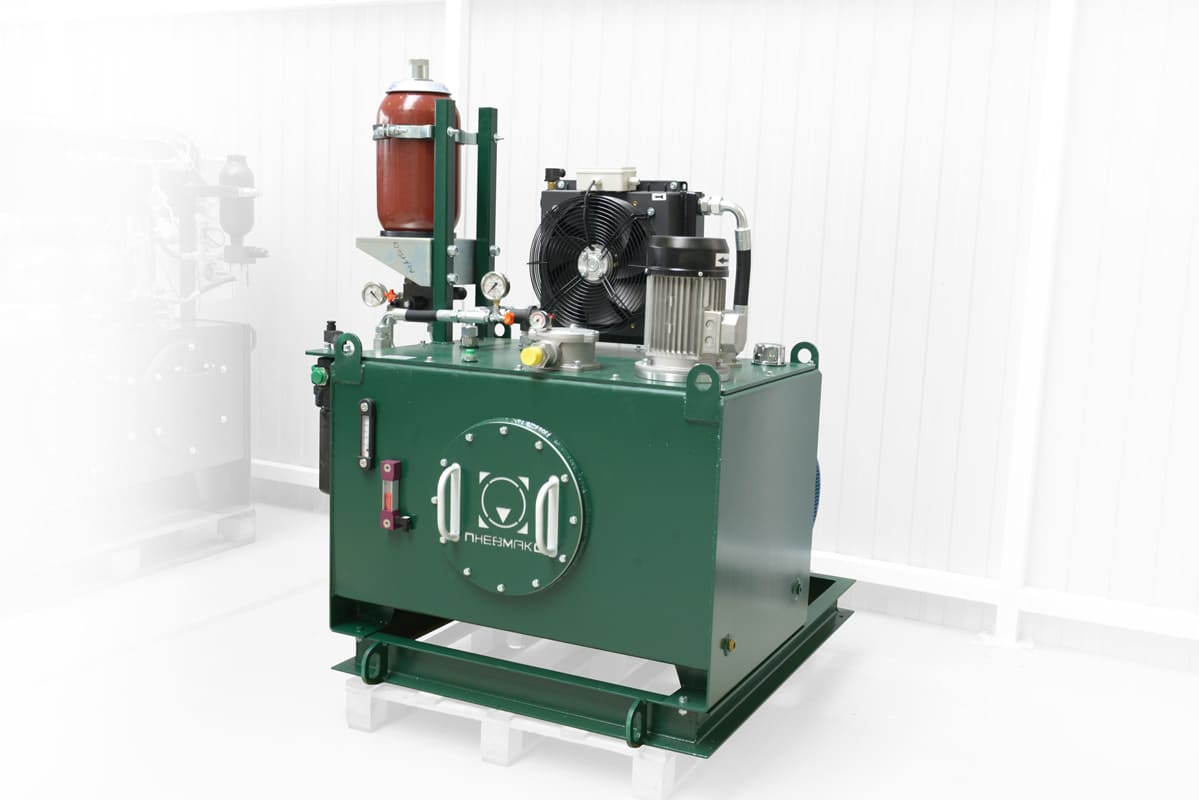

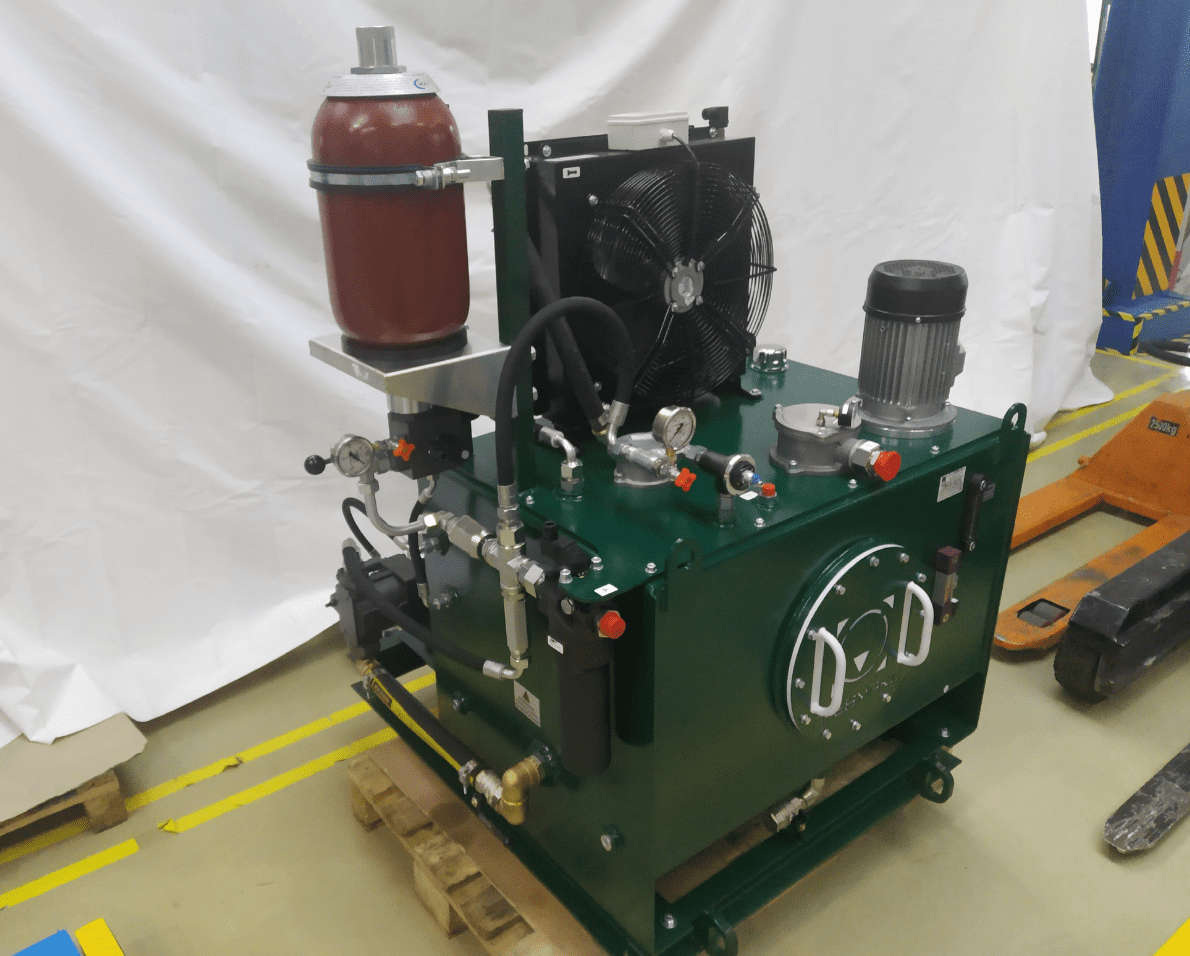

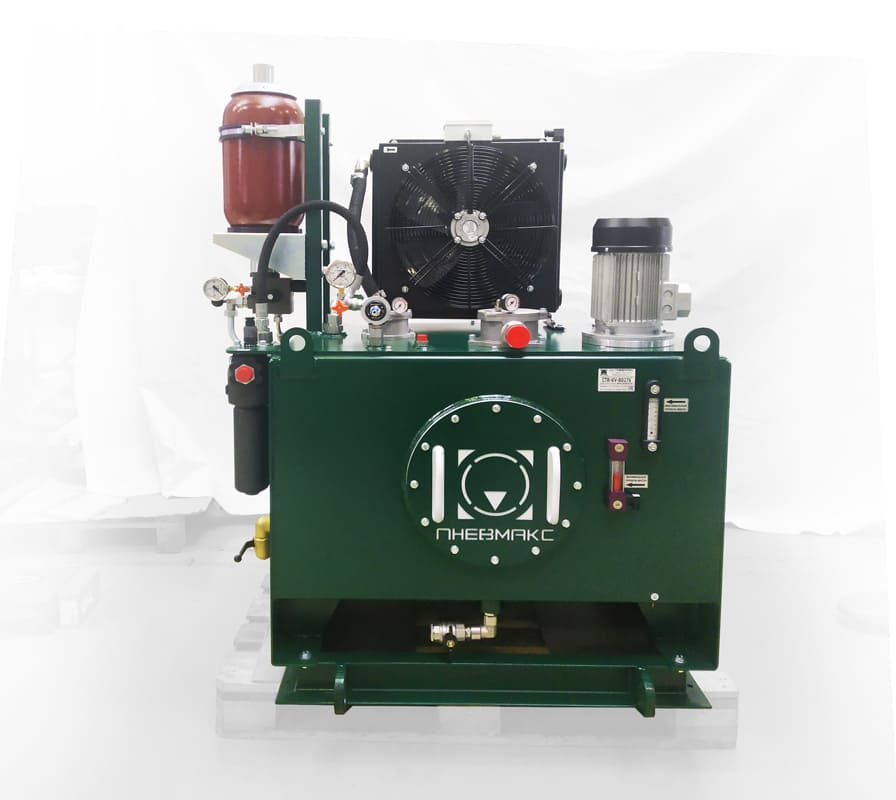

Гидростанция CTR-KV-B0276 для линии автоматической продольно-поперечной резки металла ЛА220
Характеристики:
| Артикул |
CTR-KV-B0276 |
|
Объем бака |
250 л |
|
Номинальное давление |
150 бар |
|
Номинальный расход |
67 л/мин |
|
Номинальная потребляемая мощность |
18,5 кВт |
|
Рабочая жидкость |
гидравлическое минеральное масло HLP 32-46 |
Гидростанция предназначена для гидравлического питания механизмов автоматической линии. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.
Гидростанция работает в режиме поддержания постоянного давления на выходе, при этом, тепловыделение в системе минимально за счет использования насоса с регулятором постоянного давления. Для тех режимов движения механизмов автоматической линии, которые требуют высокого расхода, предусмотрен баллонный гидроаккумулятор емкостью 10 литров. В комплект поставки входит зарядное устройство для заправки гидроаккумулятора азотом. Система управления не входит в состав гидростанции,поскольку управление гидростанцией осуществляется от единой системы управления автоматической линией.

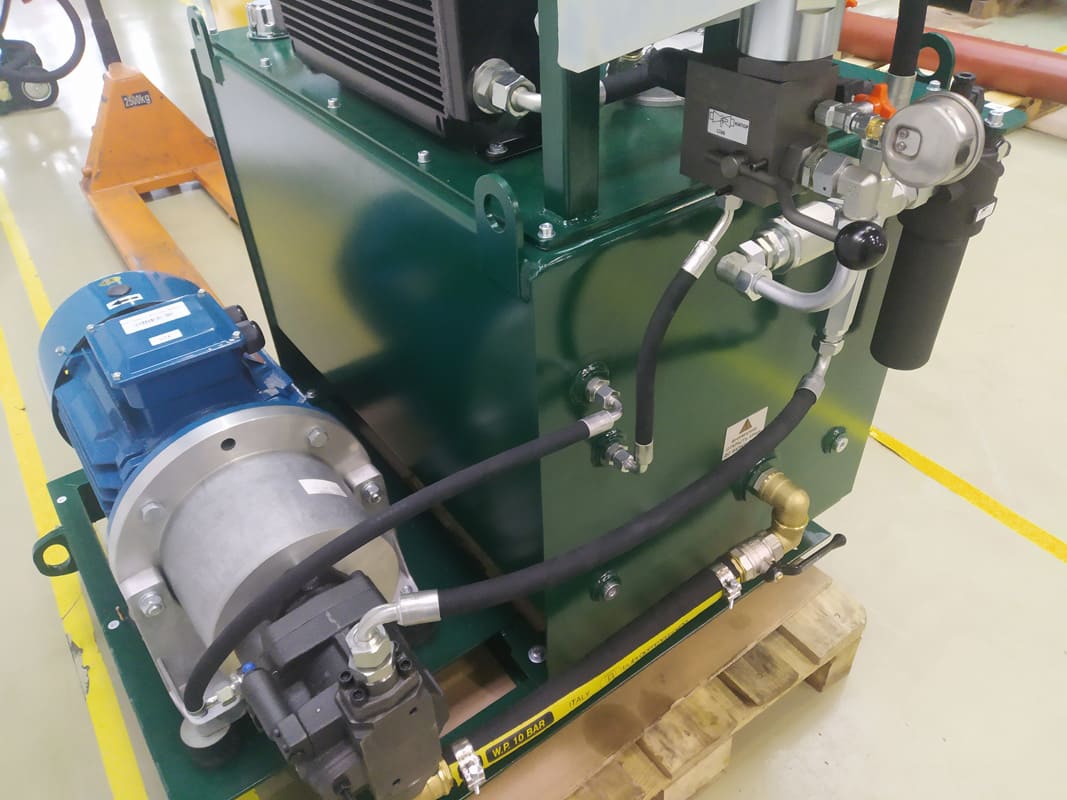

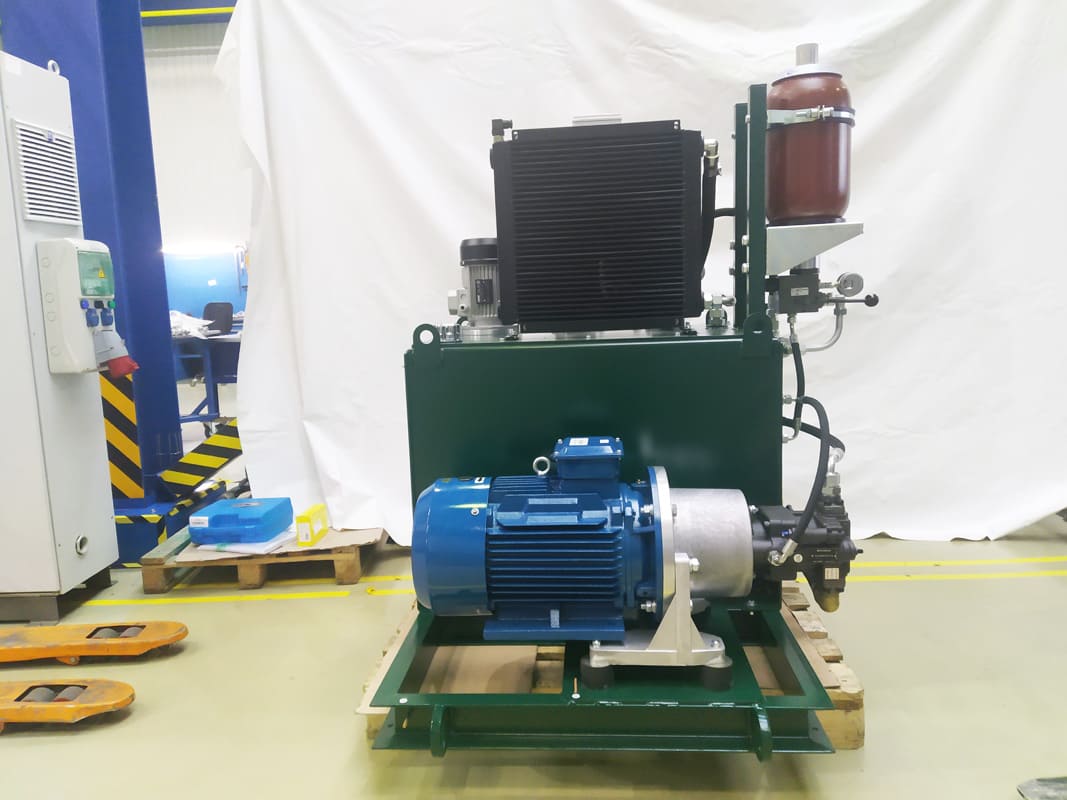

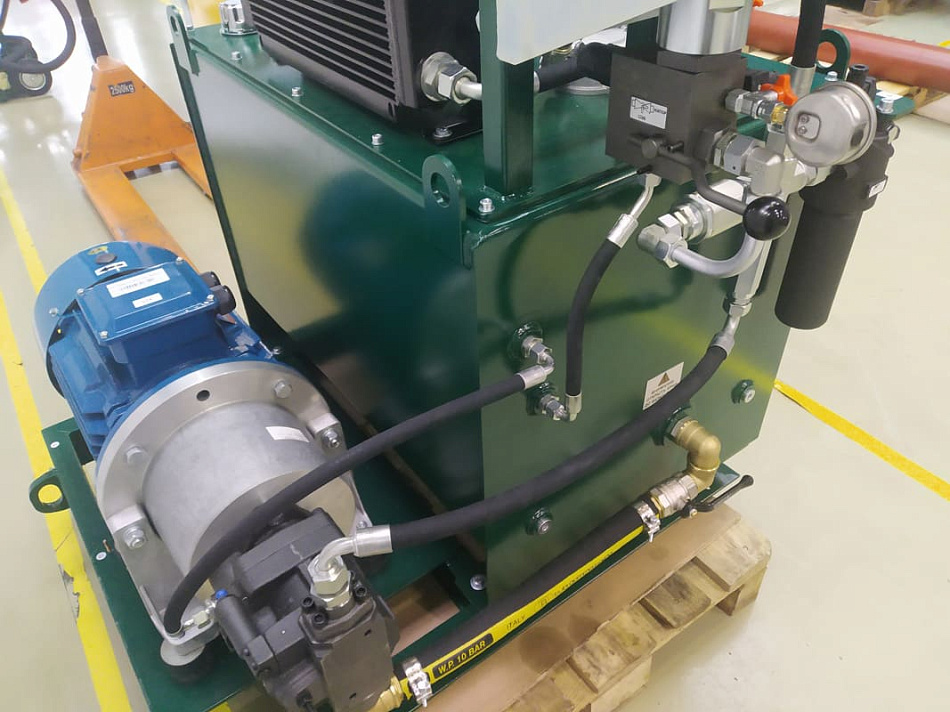

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из регулируемого аксиально-поршневого насоса и электродвигателя. Тонкость фильтрации напорного фильтра 10 мкм, сливного фильтра и фильтра в контуре циркуляции - 25 мкм. Контур кондиционирования рабочей жидкости состоит из воздушного теплообменника и винтового насоса. На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
