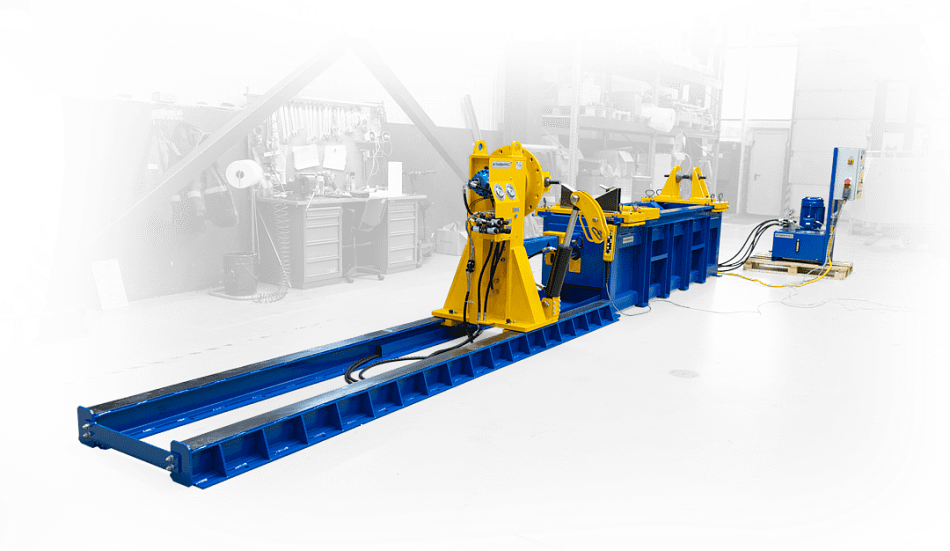

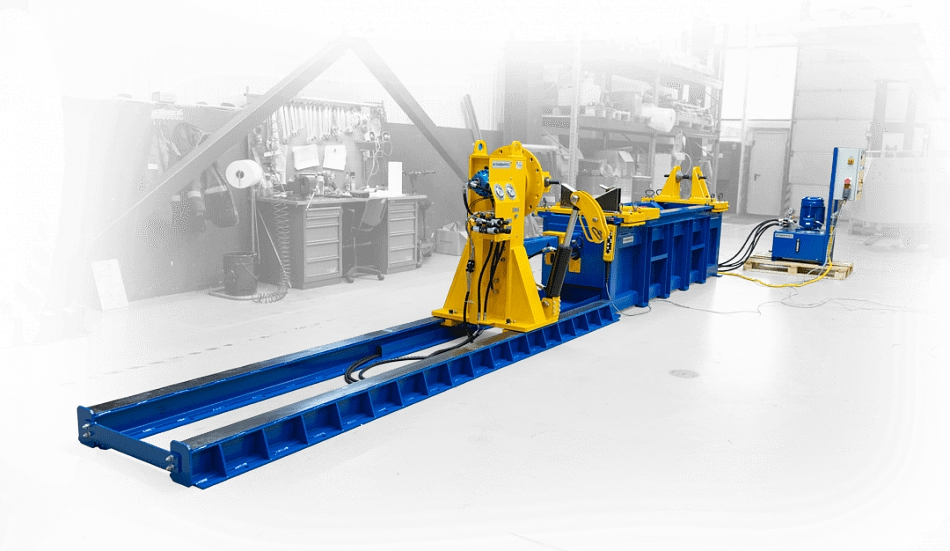

Стенд CTR-KV-G0004 для разборки/сборки гидроцилиндров длиной до 5650 мм, диаметром корпуса до 400 мм

Характеристики:

Габаритные размеры стенда с выдвинутой передней бабкой ДхШхВ, мм 8100 (6100)* х 1050 х 1550
Масса стенда (приблизительно), кг 1700
Максимальные размеры испытуемого гидроцилиндра:
  1. длина с вытянутым штоком, мм
  2. наружный диаметр корпуса максимальный, мм

  1. 5650 (3650) для стенда длиной 6100
  2. 400
Гидравлический гайковерт для работы с гайкой крепления штока:
  1. крутящий момент создаваемый гидроцилиндром страгивания, Нм
  2. крутящий момент гидромотора, Нм / при оборотах, об/мин
  1. 30600
  2. 6200 / 6
Усилие на вытягивания штока испытуемого гидроцилиндра, Н 65430

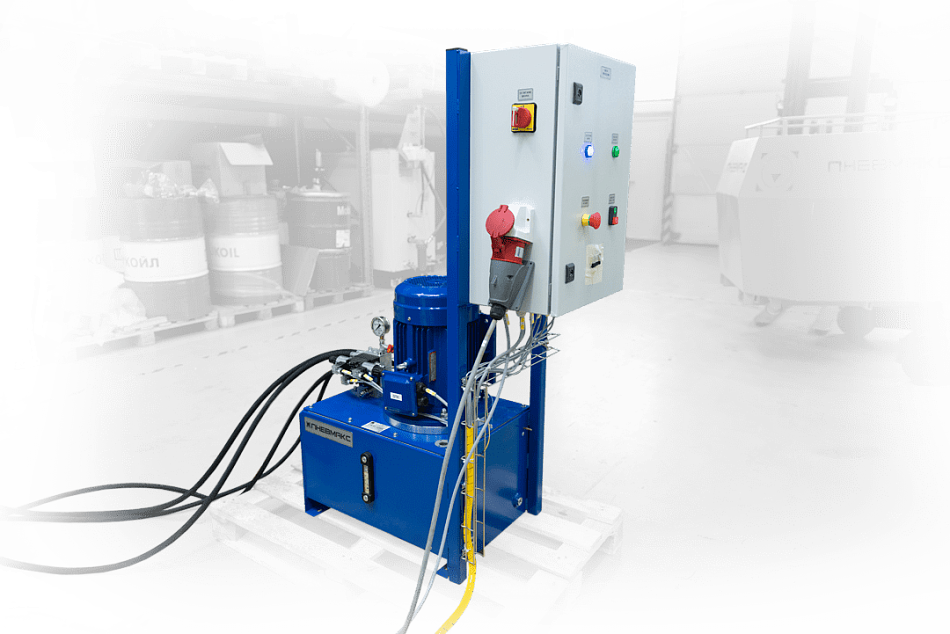

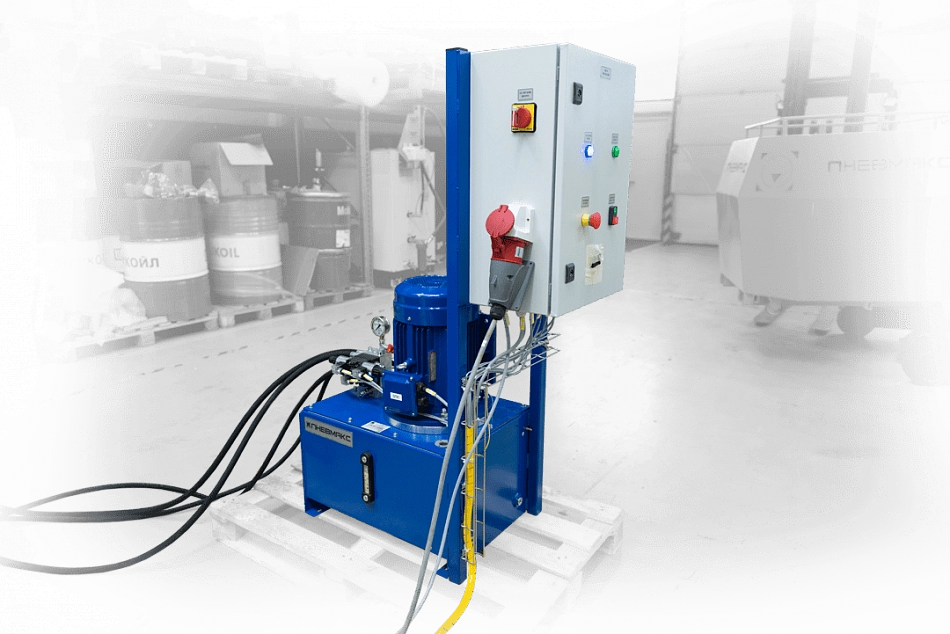

Параметры гидравлической насосной станции стенда
Объем гидробака не менее, л 40
Максимальное давление в гидросистеме, не менее, бар 250
Расход рабочей жидкости, не менее, л/мин 10
Напряжение, В / при частоте, Гц 380 / 50
Максимальная потребляемая мощность, кВт 5,5
Фильтр глубокой очистки, мкм 90
Фильтр тонкой очистки, мкм 25
Срок службы не менее, лет 7
Число обслуживающего персонала, цех 1
Гарантийный срок, месяцев 12

Компания ПНЕВМАКС спроектировала и изготовила стенд CTR-KV-G0004 для ремонта гидравлических цилиндров. Заказчиком стенда является дочерняя организация ПАО «Газпром» по обслуживанию дорожной строительной технике, участвующей в строительстве объектов месторождений в Ямало-Ненецком автономном округе, на Камчатке и в Якутии.

Стенд предназначен для выполнения разборочно-сборочных операций при проведении ремонта гидроцилиндров, устанавливаемых на специальную автомобильную, крановую, карьерную технику, а также различное технологическое оборудование, работающее в строительной, металлургической, горнодобывающей и других отраслях промышленности.

Управление работой стенда выполняется в полуавтоматическом режиме, благодаря чему сокращаются трудозатраты на выполнение ремонтных работ.
