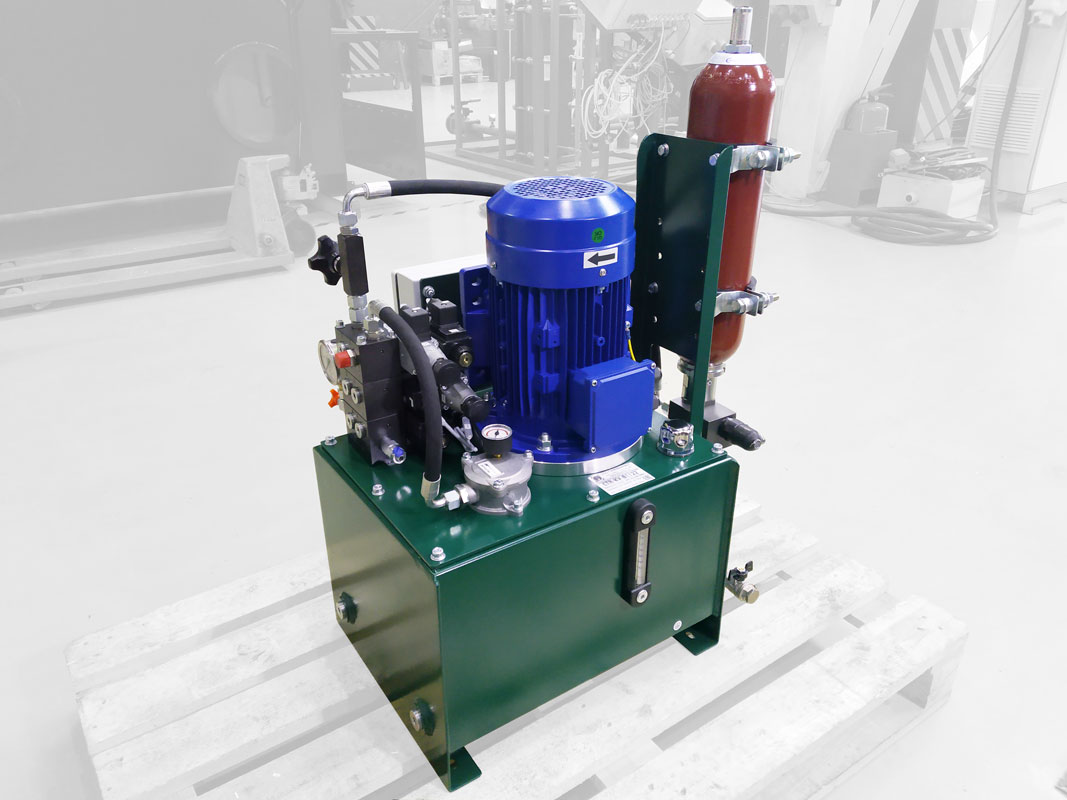

Гидростанция CTR-KV-B1122 для поджима нажимных валков стана винтовой прокатки

Гидростанция CTR-KV-B1122 предназначена для гидропривода механизма поджима нажимных валков стана винтовой прокатки. Станция подает рабочую жидкость к гидроцилиндрам, создающим необходимое усилие поджима, и была разработана в рамках комплексной модернизации гидравлической системы данного механизма.

CTR-KV-B1122 рассчитана на непрерывную эксплуатацию в режиме 24/7 и работает с постоянным поддержанием заданного давления в напорной магистрали. Номинальное давление составляет 250 бар, подача — 6 л/мин, мощность электродвигателя — 3 кВт.

Поддержание давления в механизме поджима валков

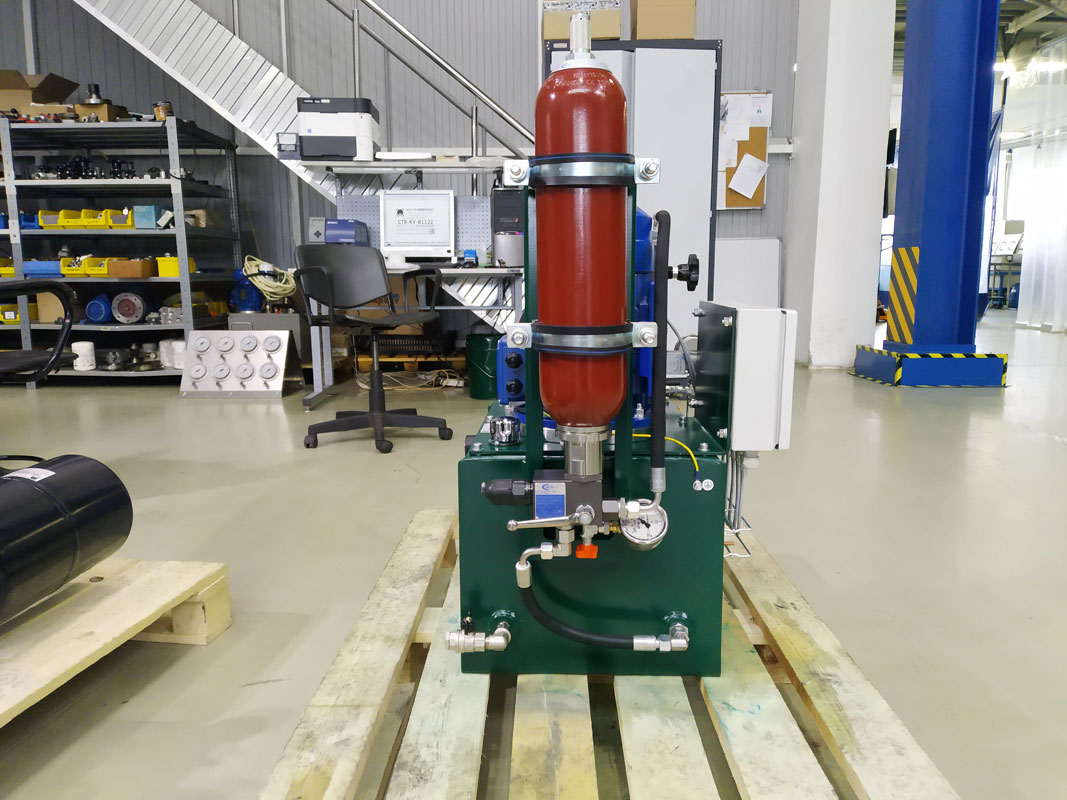

Для стабилизации давления в напорной магистрали установлен баллонный гидроаккумулятор объемом 3 л. Его зарядка управляется двумя реле давления, настроенными на верхнюю и нижнюю границы рабочего диапазона.

Когда давление находится в заданных пределах, насос переводится в режим разгрузки и работает при минимальном давлении. После снижения давления до нижней уставки насос снова включается в цикл зарядки гидроаккумулятора. Такая схема обеспечивает поддержание давления в приводе поджима при ограниченном тепловыделении в гидросистеме.

Силовой контур и управление станцией

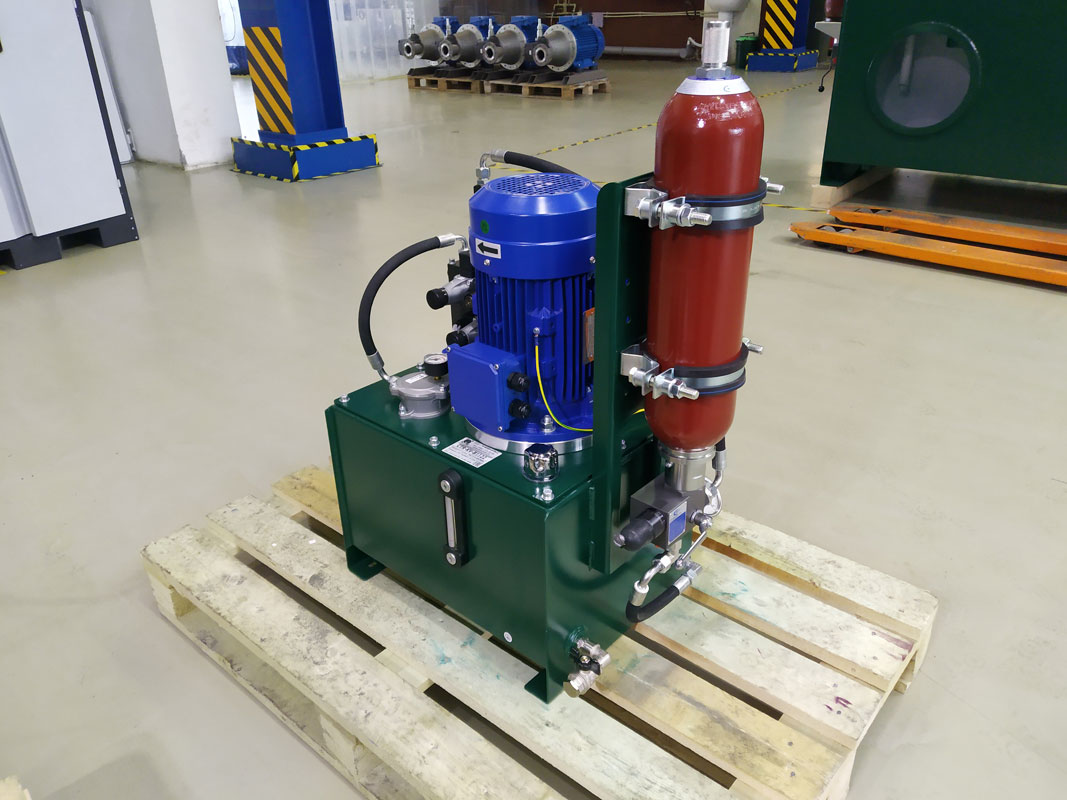

Силовая часть построена на одной мотор-насосной группе с нерегулируемым шестеренным насосом. Регулирование рабочего диапазона давления выполняется настройкой двух реле давления, а управление гидростанцией осуществляется от системы управления прокатного стана.

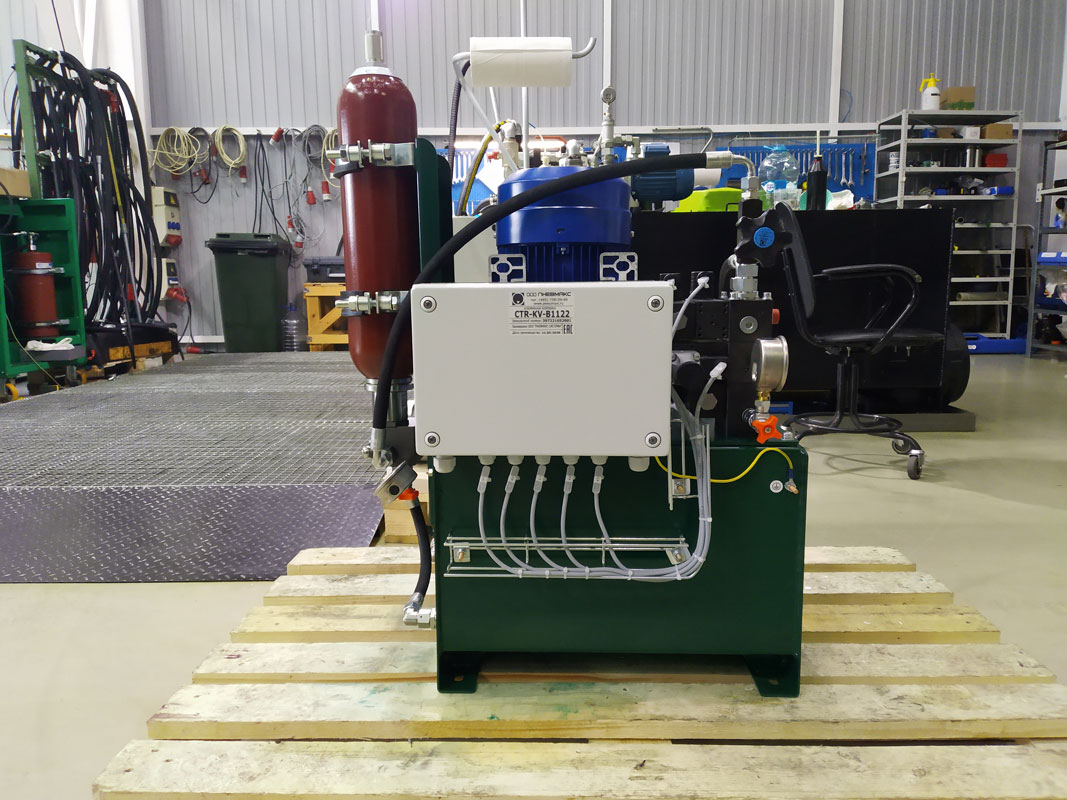

Для подключения к внешней системе управления на станции предусмотрена клеммная коробка, в которую сведены электрические потребители и сигналы датчиков. Контролируются давление, максимальная температура, опасный и аварийный уровень рабочей жидкости, а также состояние фильтрующего элемента.

Фильтрация рабочей жидкости

Гидростанция выполнена с напорной и сливной магистралями и системой фильтрации. Тонкость сливного фильтра составляет 25 мкм; отдельный контур кондиционирования рабочей жидкости в данной системе не предусмотрен.

Объем гидробака составляет 40 л. В качестве рабочей жидкости применяется минеральное гидравлическое масло класса вязкости ISO VG 32–46.
