Гидравлический цилиндр для привода штангового скважинного насоса 040671018090

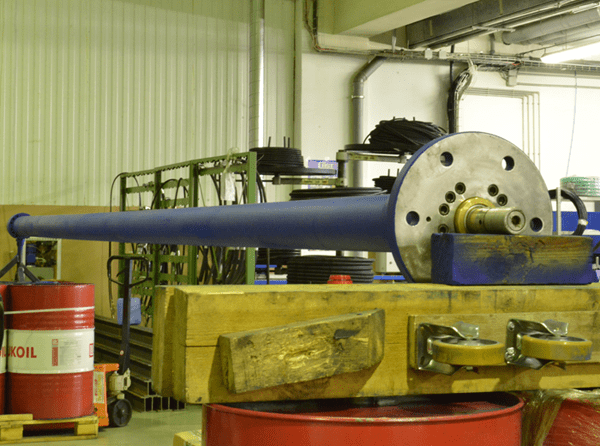

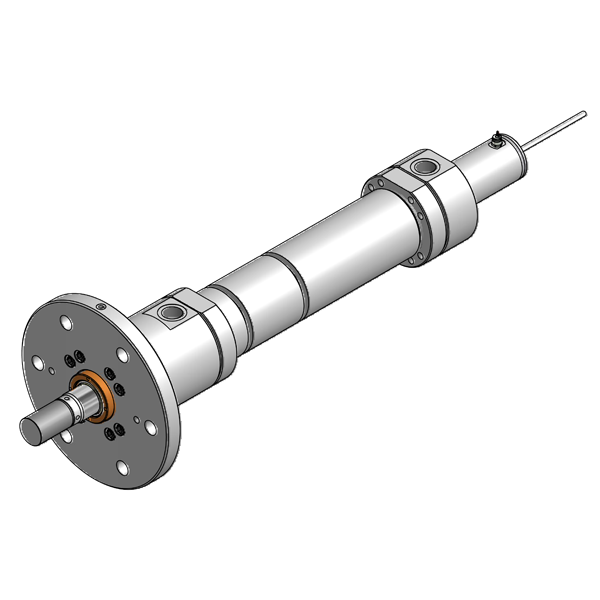

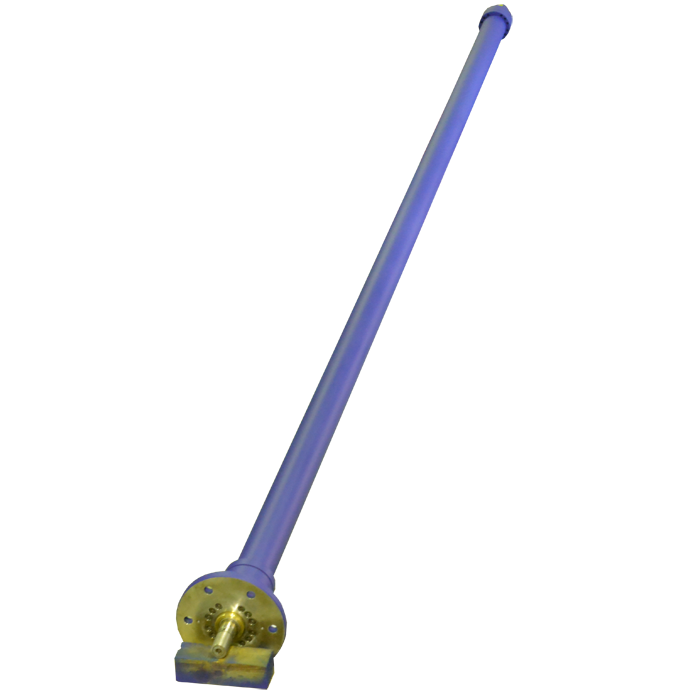

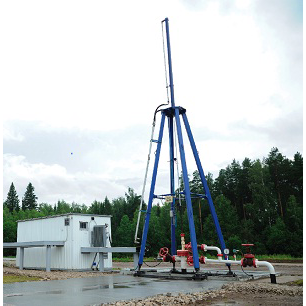

Специальный гидроцилиндр 040671018090 разработан ПНЕВМАКС совместно с итальянским производителем гидроцилиндров CMB для привода штангового скважинного насоса при добыче нефти из глубоких скважин. Цилиндр устанавливается вертикально на мачте-опоре и работает с тянущей нагрузкой.

Ход штока составляет 6000 мм, номинальная нагрузка — 12 000 кгс, номинальное давление — 200 бар. Скорость движения штока достигает 1 м/с. Конструкция допускает перекос между штоком гидроцилиндра и устьевым штоком в штанговом соединении до 2°.

Гидропривод штангового скважинного насоса

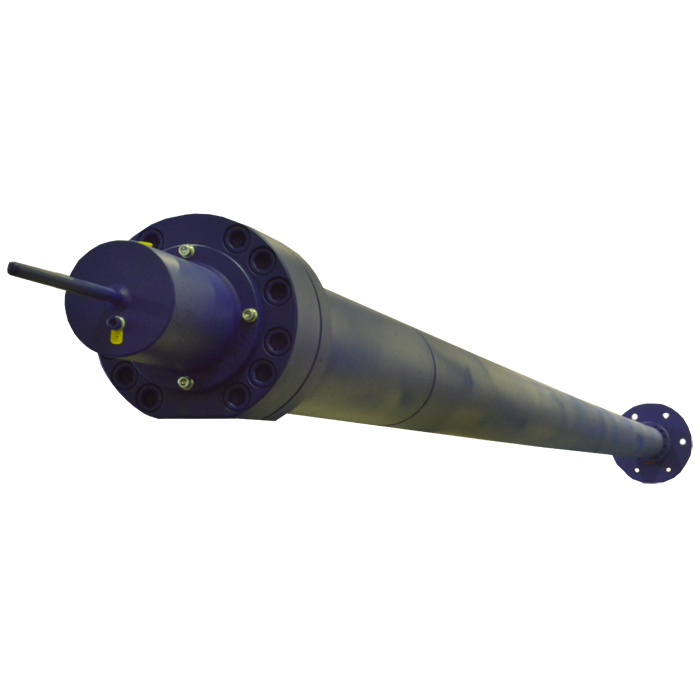

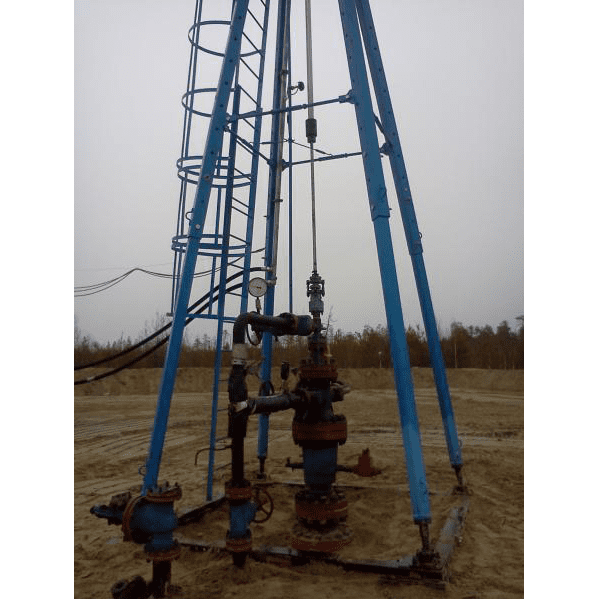

Применение гидравлического привода вместо традиционного станка-качалки позволяет изменять закон движения штанги и перераспределять действующие на неё нагрузки. Это снижает нагрузку на штанговую колонну и риск её повреждения в процессе эксплуатации.

Положение штока контролируется встроенным электронным датчиком с токовым выходом 4–20 мА. Обратная связь по положению используется для управления законом движения привода. В исходных данных проекта указано увеличение производительности скважинного насоса примерно на 35 % за счёт оптимизации движения штанги.

Конструкция для круглосуточной эксплуатации

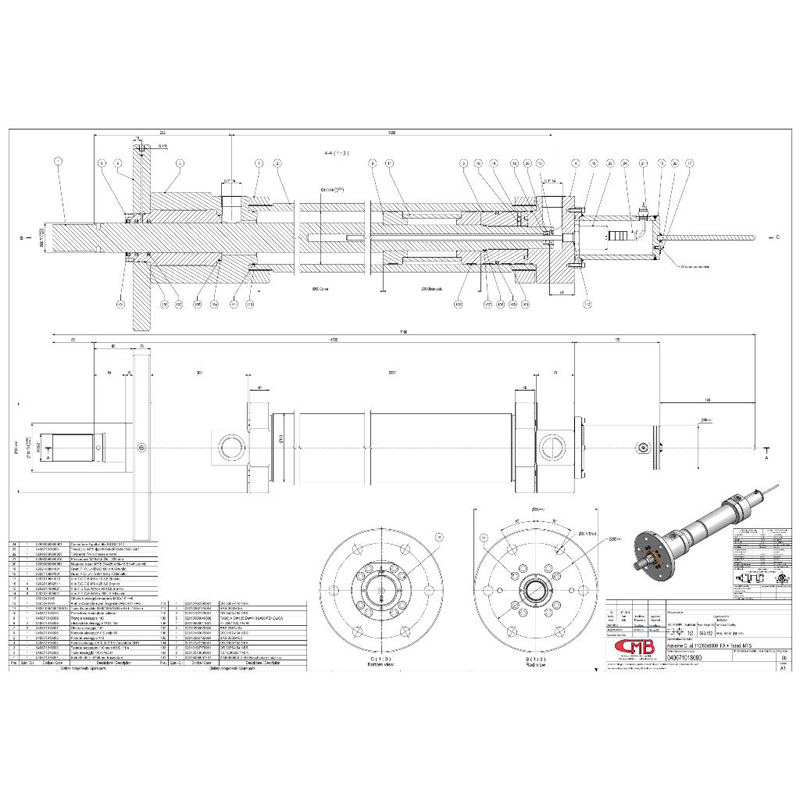

Для работы при возможном несоосном положении штоков применены специальная конструкция поршня и уплотнения штока. Гарантированный ресурс гидроцилиндра составляет не менее 9000 моточасов. Режим эксплуатации — круглосуточный.

Климатическое исполнение — У1 (УХЛ1) по ГОСТ 15150, диапазон температур от −45 до +45 °C. В качестве рабочей жидкости предусмотрено масло Shell Tellus Arctic 32 или аналогичное. Гидроцилиндр имеет фланцевое крепление, встроенный датчик положения оснащён молниезащитой; конструкцией также предусмотрен громоотвод.

Специальные гидроцилиндры для приводов штанговых насосов

ПНЕВМАКС может изготавливать аналогичные гидроцилиндры для различных типов штанговых насосов: с диаметром поршня до 400 мм, диаметром штока до 280 мм и ходом до 6000 мм, на рабочее давление до 320 бар. Для контроля положения могут применяться датчики с выходными сигналами 4–20 мА, 0–10 В и SSI.

Цилиндры такого типа применяются в гидравлических приводах штанговых насосов «Гейзер», «Герон», «Обь», ПШСНГ типа НПК и оборудовании HRP International. Наличие датчика положения позволяет использовать аналогичную конструкцию и в других механизмах с контролируемым линейным перемещением, в том числе в подъёмном и испытательном оборудовании, шлюзах и механизмах подачи.

Основные технические характеристики 040671018090
