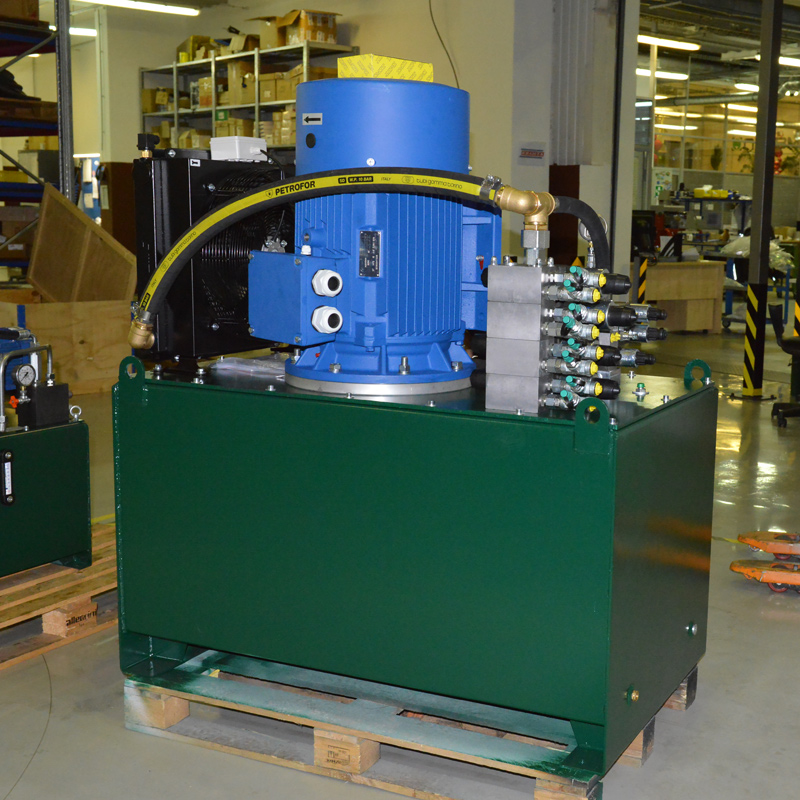

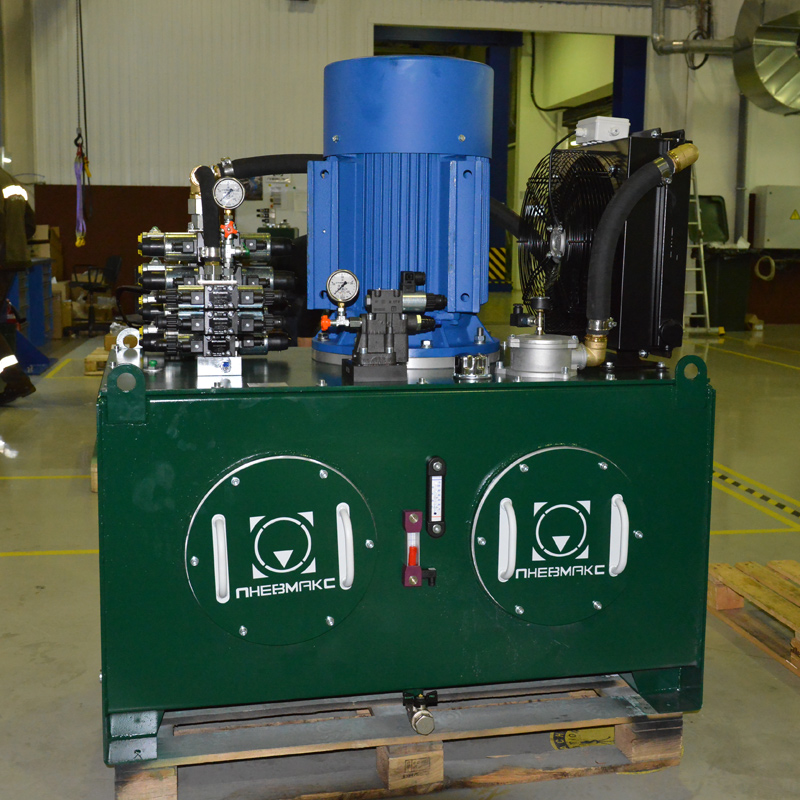

Гидростанция CTR-KV-B0580 для гидравлического стендового ключа

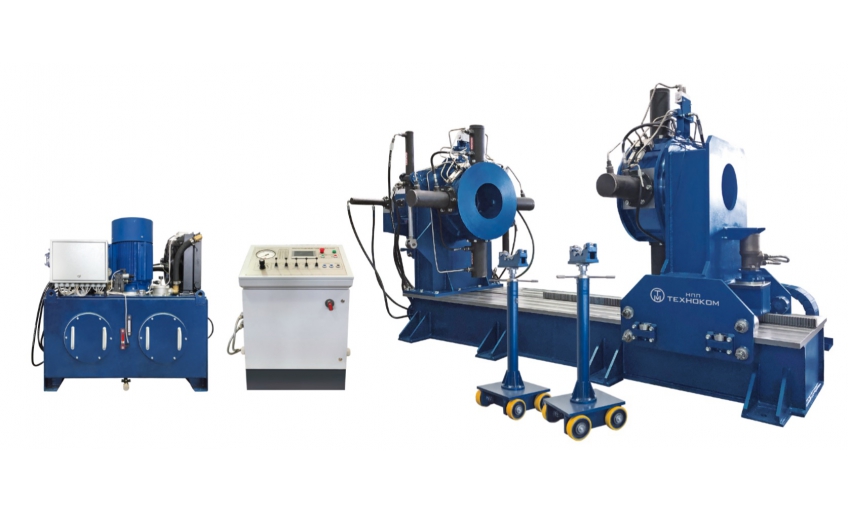

Гидростанция CTR-KV-B0580 предназначена для работы гидравлического стендового ключа, используемого при обслуживании резьбовых соединений трубных элементов нефтепромыслового оборудования. Зажим деталей в силовом вращателе и задержке выполняется гидроцилиндрами.

Синхронность перемещения зажимных гидроцилиндров обеспечивается делителями потока. За счёт согласованного движения исполнительных механизмов трубный элемент центрируется относительно оси вращения при зажиме, в том числе при работе с тяжёлыми деталями.

Гидропривод зажима стендового ключа

Гидростанция оснащена баком объёмом 390 л и обеспечивает расходы 49 + 49 + 14 л/мин. Рабочее давление гидросистемы — 180 + 180 бар. Мощность привода составляет 37 кВт, питание — 380 В, 50 Гц.

Для управления гидроаппаратурой используется напряжение 24 В. В состав станции входит воздушный теплообменник для охлаждения рабочей жидкости. CTR-KV-B0580 поставляется в сборе с гидроаппаратурой.

Основные технические характеристики CTR-KV-B0580
