Гидростанция CTR-KV-C0104 для станка для установки охлаждения вентильных линейных электродвигателей
Гидростанция CTR-KV-C0104 предназначена для работы в составе установки для испытания вентильных линейных электродвигателей под нагрузкой в горизонтальном положении. Станция обеспечивает циркуляцию рабочей жидкости через корпус испытуемого двигателя для его охлаждения и смазки.
Во время испытаний контролируются расход, давление и температура рабочей жидкости в контуре охлаждения, а также температура поверхности вентильного линейного электродвигателя. На сливной линии после двигателя установлен расходомер для контроля количества проходящей через него рабочей жидкости.
Охлаждение и смазка вентильного линейного электродвигателя
Гидростанция оснащена одной мотор-насосной группой с нерегулируемым шестерённым насосом и электродвигателем. Номинальная подача составляет 14 л/мин, номинальное давление — 6 бар, потребляемая мощность — 3 кВт. Объём гидробака — 40 л.
В качестве рабочей жидкости используется минеральное гидравлическое масло «Лукойл Гейзер СТ 32». Тонкость фильтрации сливного фильтра составляет 25 мкм.
Охлаждение рабочей жидкости и контроль параметров

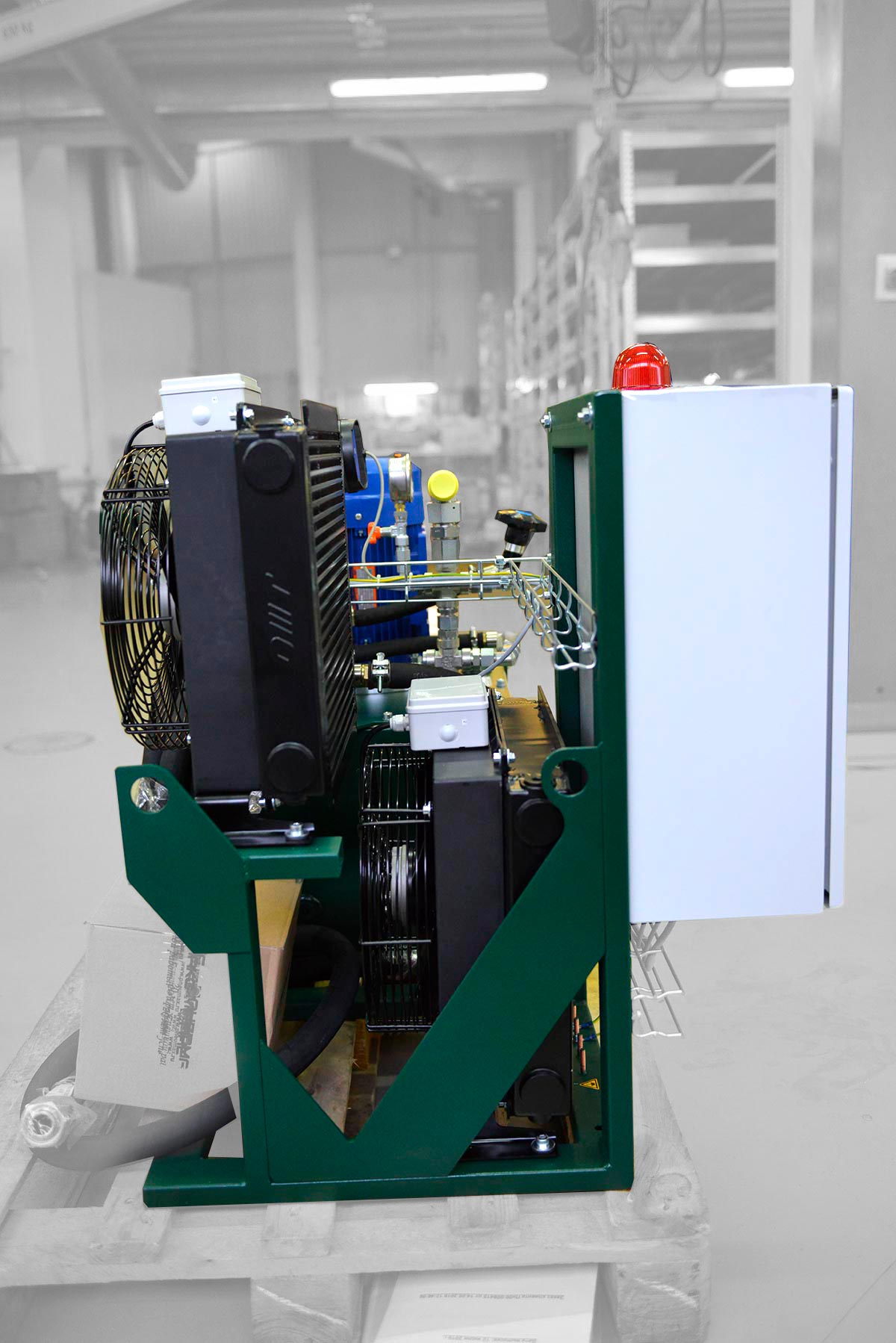

Контур охлаждения и фильтрации выполнен с двумя воздушно-масляными теплообменниками, последовательно установленными на сливной магистрали после вентильного линейного электродвигателя.

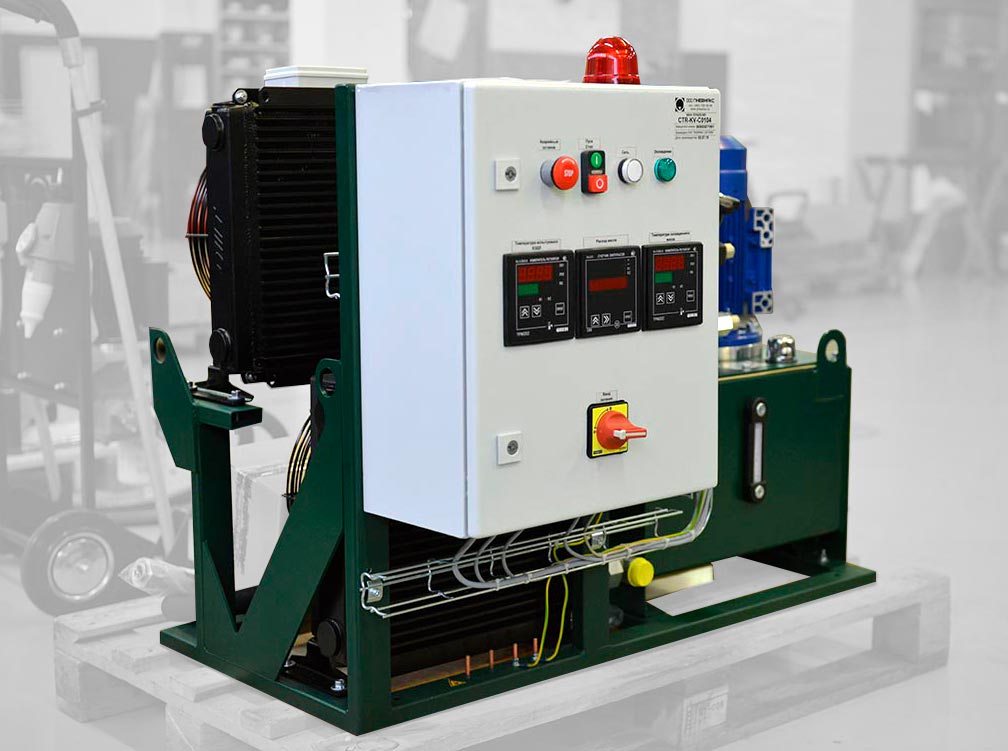

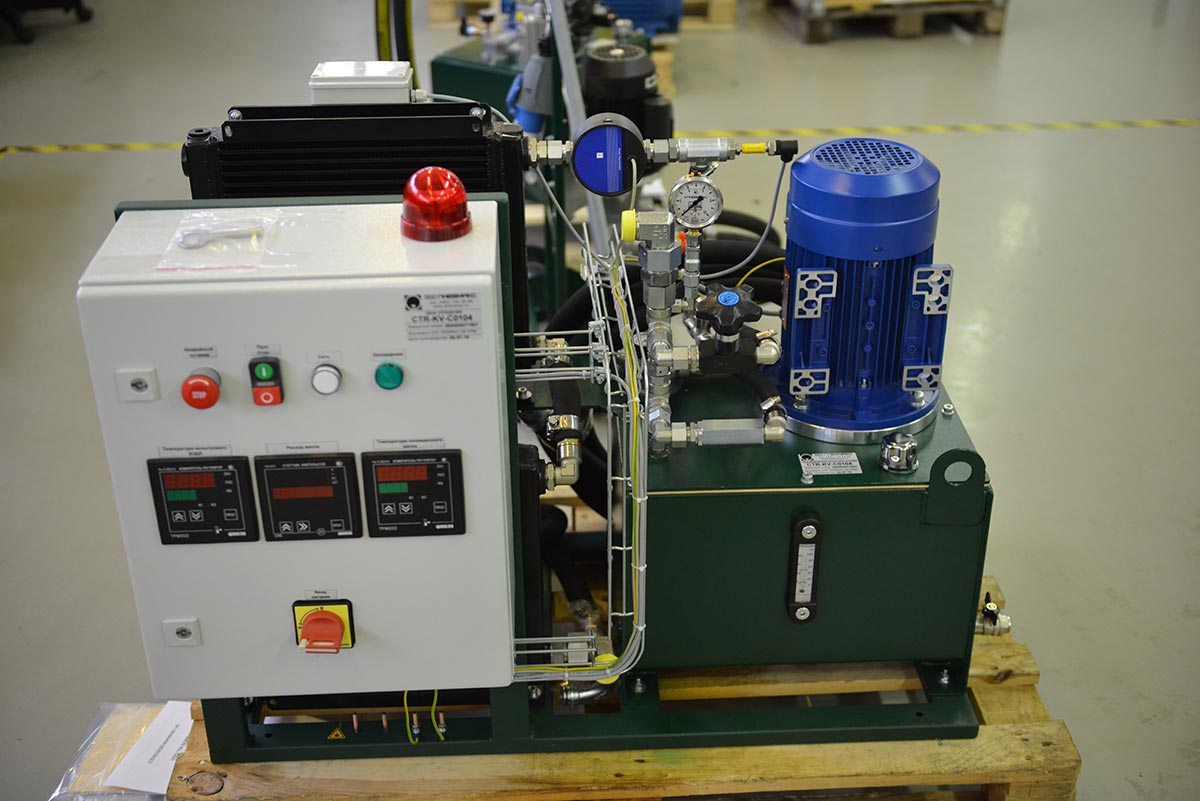

Электрооборудование размещено в шкафу управления. На его панели установлены два измерителя-регулятора температуры: один контролирует температуру поверхности испытуемого двигателя, второй — температуру рабочей жидкости на выходе из теплообменника. На панель также выводится информация о расходе рабочей жидкости. По требованиям заказчика применено оборудование производства ООО «ТД Овен-К».

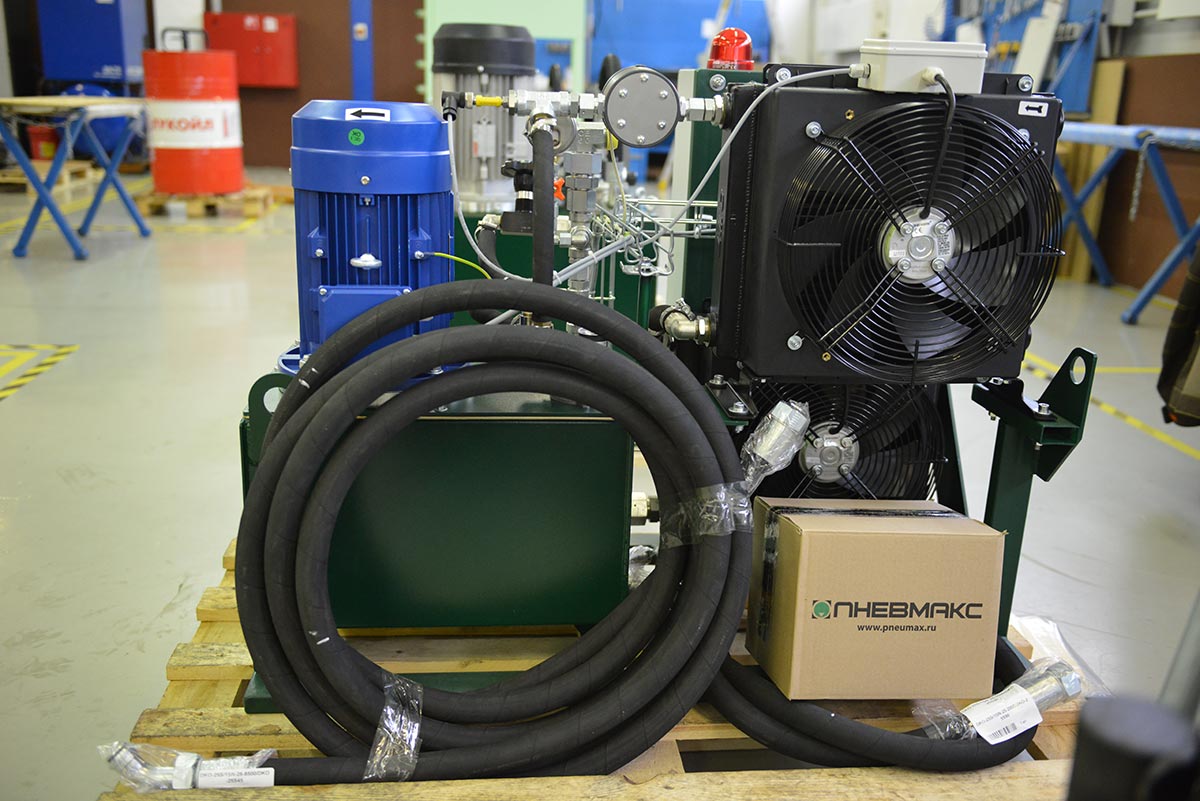

Гидростанция оснащена датчиками для удалённого контроля максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке и состояния фильтрующего элемента. В комплект поставки входят гидростанция, 215 л рабочей жидкости, комплект присоединительных рукавов высокого давления и пусконаладочные работы.
Основные технические характеристики CTR-KV-C0104
| Параметр | Значение |
| Назначение | охлаждение и смазка вентильного линейного электродвигателя при испытаниях под нагрузкой |
| Объём гидробака | 40 л |
| Номинальное давление | 6 бар |
| Номинальный расход | 14 л/мин |
| Номинальная потребляемая мощность | 3 кВт |
| Насос | нерегулируемый шестерённый |
| Рабочая жидкость | минеральное гидравлическое масло «Лукойл Гейзер СТ 32» |
| Тонкость сливной фильтрации | 25 мкм |
| Охлаждение | 2 воздушно-масляных теплообменника, установленных последовательно |
| Контроль расхода | расходомер на сливной линии после электродвигателя |
| Контроль температуры | температура поверхности двигателя и рабочей жидкости на выходе из теплообменника |
| Дополнительный контроль | максимальная температура, опасный и аварийный уровни рабочей жидкости, состояние фильтрующего элемента |
| Оборудование индикации | ООО «ТД Овен-К» |
| Комплект поставки | гидростанция, 215 л рабочей жидкости, комплект присоединительных РВД, пусконаладочные работы |
