Мобильная фильтрационно-заправочная станция CTR-KV1008-3 во взрывозащищённом исполнении

Мобильная фильтрационно-заправочная станция CTR-KV1008-3 предназначена для перекачки гидравлических жидкостей из бочек объёмом 200 л в оборудование и обратно. Станция может использоваться при заправке баков гидравлических станций, редукторов и другого оборудования, а также как временный фильтрационный контур для очистки рабочей жидкости.

Собственный бак в конструкции отсутствует. Станция работает с гидравлическими жидкостями вязкостью от 25 до 100 сСт при номинальном расходе 21 л/мин и давлении 10 бар. Мощность электродвигателя составляет 1,1 кВт.

Перекачка и фильтрация гидравлических жидкостей

Основной фильтр имеет тонкость фильтрации 5 мкм. Конструкция позволяет быстро устанавливать фильтрующие картриджи с другой тонкостью фильтрации — 3, 10 или 25 мкм. Состояние фильтрующего элемента контролируется по визуальному индикатору загрязнённости.

В комплект входят всасывающий РВД длиной 3 м и напорный РВД длиной 5 м. На концах рукавов установлены металлические патрубки со срезом под углом 45°, упрощающие работу с ёмкостями. Для транспортировки рукава закрепляются на корпусе станции; места крепления выполнены с учётом сбора остатков рабочей жидкости после завершения перекачки.

Мобильное и взрывозащищённое исполнение CTR-KV1008-3

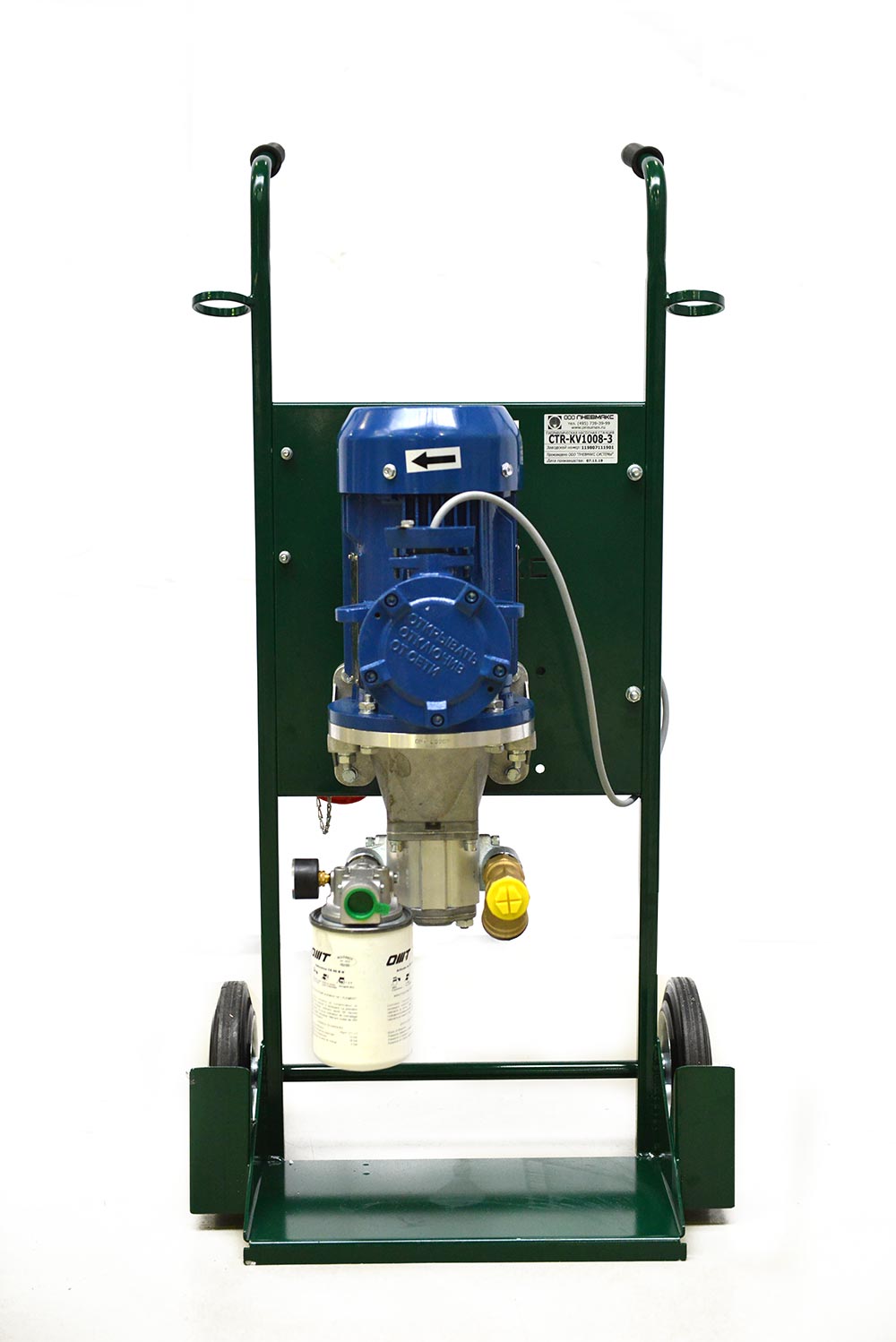

Станция установлена на колёсном основании и рассчитана на перемещение как по территории производственных цехов, так и по грунтовым поверхностям.

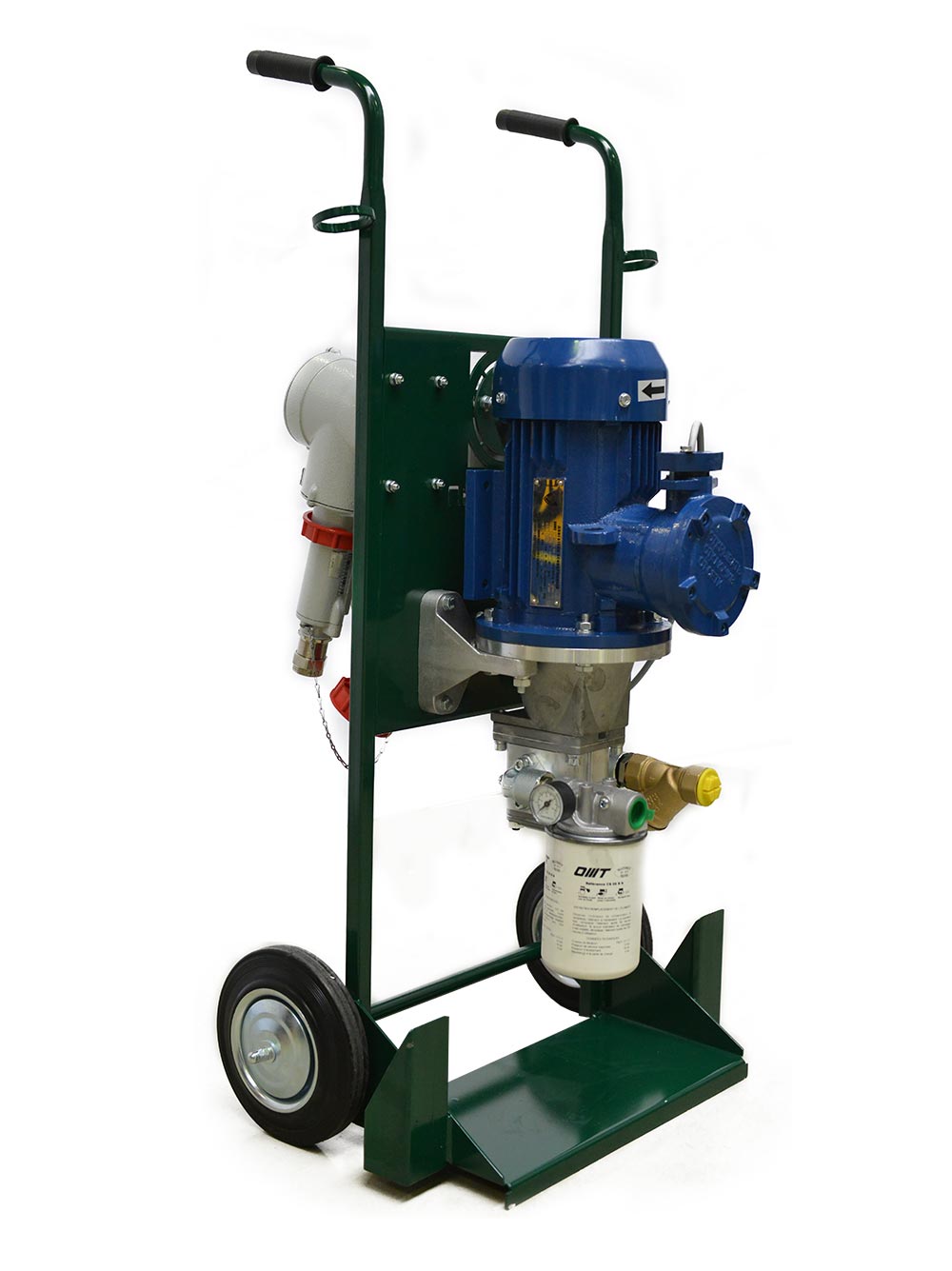

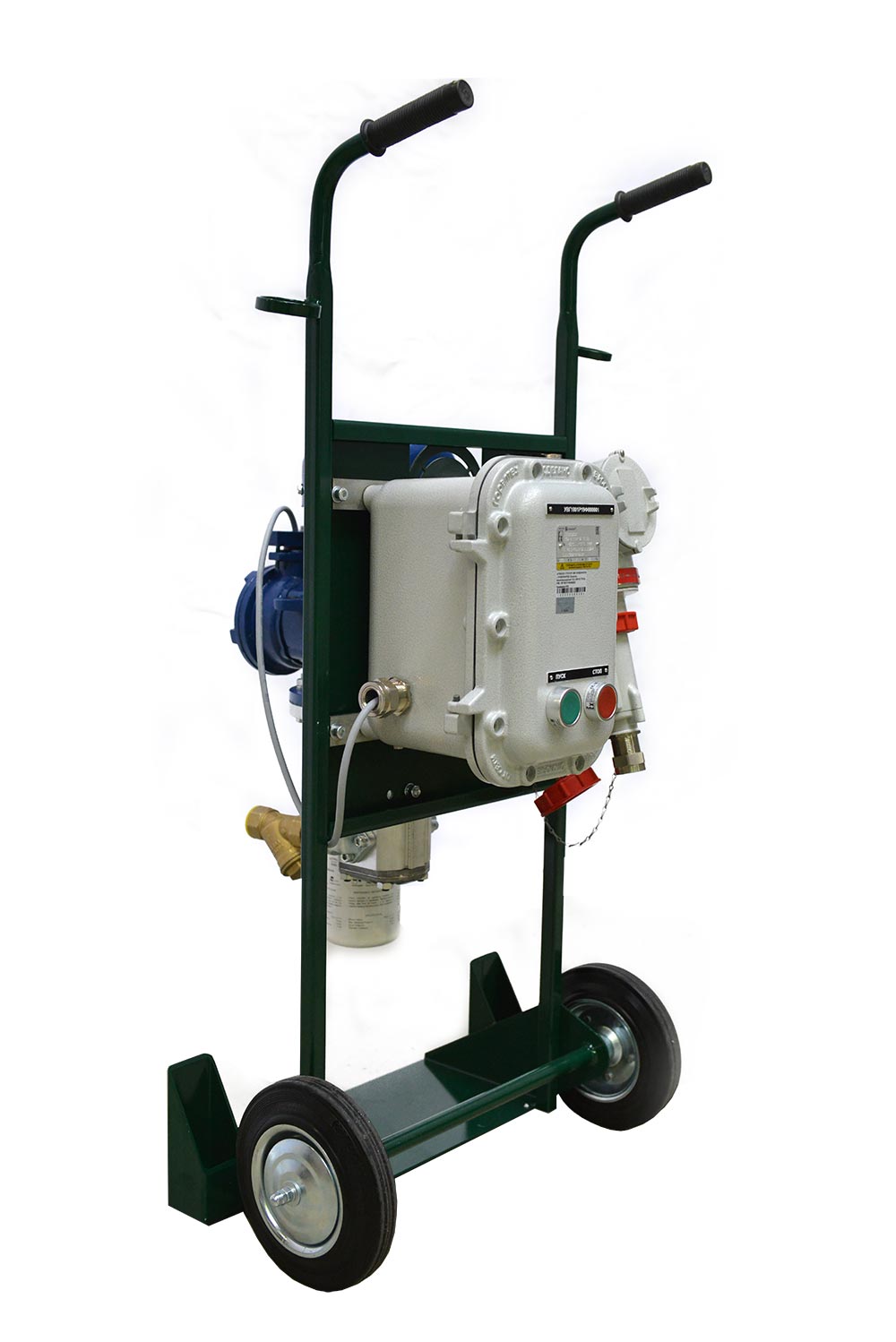

В качестве силового агрегата применяется мотор-насосная группа с нерегулируемым шестерённым насосом и взрывозащищённым электродвигателем. Маркировка взрывозащиты электрооборудования — 1Ex d IIB+H2 T5 Gb. Система управления обеспечивает включение и выключение электродвигателя и его автоматическую защиту от перегрузки во время работы.

Основные технические характеристики CTR-KV1008-3
