Гидростанция CTR-KV0600 испытательного комплекса для гидравлических забойных двигателей

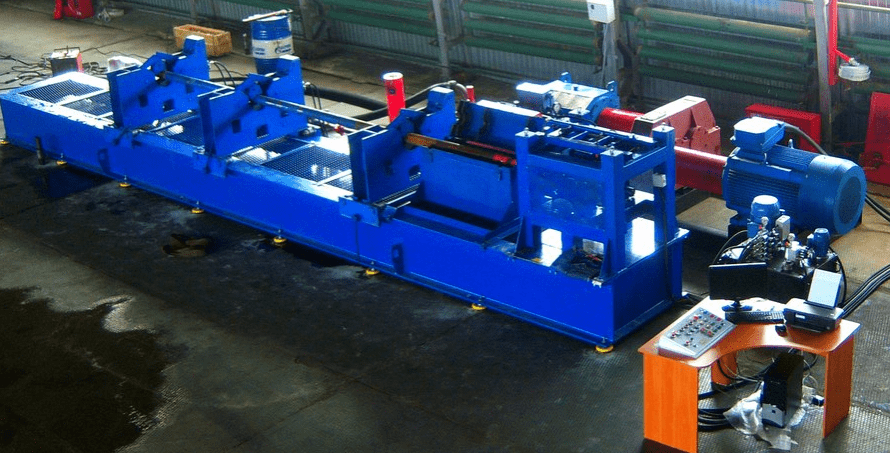

Гидростанция CTR-KV0600 работает в составе испытательного комплекса для гидравлических забойных двигателей диаметром от 54 до 127 мм. Комплекс применяется в ремонтных цехах буровых предприятий для проверки ГЗД после ремонта и технического обслуживания.

В составе станции предусмотрены две насосные группы: электродвигатель мощностью 7,5 кВт с насосом производительностью 14,2 л/мин и электродвигатель мощностью 0,55 кВт с насосом производительностью 1,6 л/мин. Объём гидробака составляет 165 л. Станция поставляется в сборе с гидроаппаратурой.

Гидравлическое питание испытательного комплекса ГЗД

Максимальное давление насосов составляет 250 и 230 бар. Давление настройки предохранительных клапанов — 250 и 160 бар соответственно.

В качестве рабочей жидкости применяется минеральное масло вязкостью от 32 до 100 сСт. Тонкость фильтрации сливного фильтра составляет 25 мкм, всасывающего — 90 мкм. Основные детали гидростанции изготовлены из чугуна, стали и алюминия.

Гидроаппаратура и испытания гидростанции

В проекте применена гидравлическая аппаратура Duplomatic. Использованные компоненты могут заменяться современными аналогами зарубежных и отечественных производителей с соответствующими техническими характеристиками.

После сборки гидравлический агрегат проходит обязательные испытания. Гарантийный период составляет 24 месяца с момента ввода оборудования в эксплуатацию, но не более 30 месяцев с даты отгрузки при соблюдении требований технической и эксплуатационной документации.

Гарантия не распространяется на быстроизнашивающиеся элементы, в том числе фильтроэлементы, резиновые баллоны гидроаккумуляторов, рукава высокого давления и манометры.

Основные технические характеристики CTR-KV0600
