Гидростенд для испытания кабеля давлением в пластовой жидкости

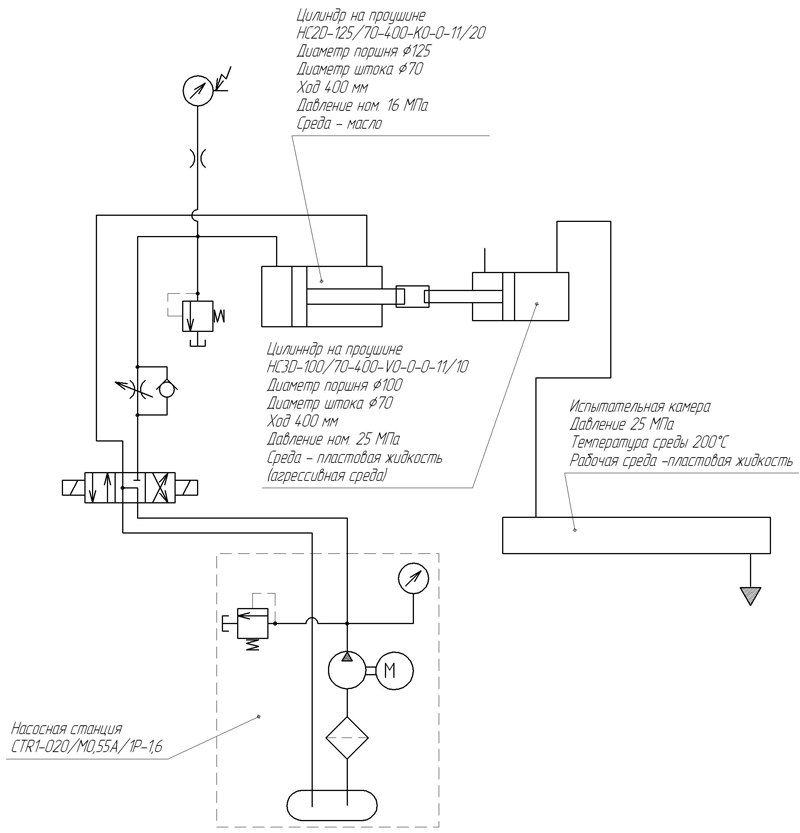

Гидростенд предназначен для испытания кабеля давлением в пластовой жидкости. В гидравлической схеме используются два гидроцилиндра, один из которых работает как усилитель давления.
Цилиндр меньшего диаметра заполняется пластовой жидкостью и используется для создания давления в испытательном контуре. Такое исполнение позволяет проводить испытания кабеля непосредственно в рабочей среде, предусмотренной условиями проекта.
Гидроцилиндры испытательного стенда
| Обозначение | Характеристики |
| HC2D-125/70-0400-K0-0-11/20 | диаметр поршня 125 мм, диаметр штока 70 мм, ход 400 мм, исполнение с проушиной |
| HC3D-100/70-0400-K0-0-0-11/10 | рабочее давление до 250 бар, диаметр поршня 100 мм, диаметр штока 70 мм, ход 400 мм, исполнение с проушиной |
