CTR-KV-B1253 для привода ЗУГ-4, ЗУГ-6. Аналог маслостанции МС-1, МС-2

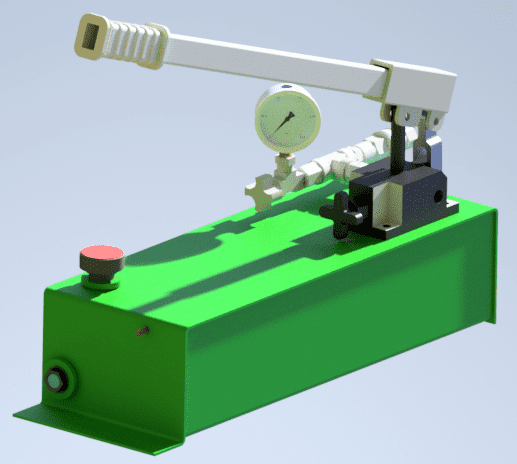

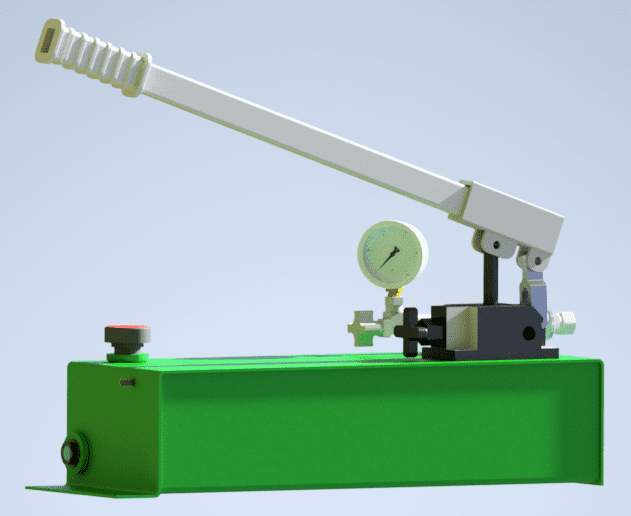

Маслостанция CTR-KV-B1253 предназначена для дистанционного управления устьевыми затворами ЗУГ-4, ЗУГ-6 и их аналогами. По назначению станция является аналогом маслостанций МС-1 и МС-2. В состав оборудования входят ручной гидравлический насос и рукав высокого давления длиной 50 м, что позволяет создавать управляющее давление на удалении от устьевого оборудования без использования электрического привода.

Производительность ручного насоса составляет 12 см³ за двойной ход, максимальное рабочее давление — 20 МПа (200 бар). Давление в напорной линии контролируется по вибростойкому манометру в корпусе из нержавеющей стали.

Дистанционное гидравлическое управление устьевыми затворами

Давление в гидролинии создаётся ручным плунжерным насосом. Рукав высокого давления длиной 50 м обеспечивает дистанционное подключение маслостанции к исполнительному механизму. Максимальное усилие на рукоятке насоса составляет 30 кг.

Станция комплектуется гидробаком объёмом 4 л. По индивидуальному заказу возможно исполнение с баком другого объёма. В базовой комплектации для подключения используются быстроразъёмные соединения типа ISO-A; тип штуцеров и фитингов также может быть изменён по требованиям проекта. Диапазон эксплуатационных температур составляет от −40 до +50 °C. В качестве рабочей жидкости могут применяться масла ВМГ-3, АМГ-10, И-20А, И-40А, ТП-22, HLP 32 и HLP 46.

Другие варианты применения маслостанции

Помимо дистанционного управления устьевыми затворами, CTR-KV-B1253 может использоваться как автономный источник гидравлического давления для различных гидравлических устройств, домкратов и подъёмных механизмов, а также для заправки оборудования маслом. В числе возможных применений станции — подъём кабины грузовой техники, перекладка реверсивных створок и капотов авиационных двигателей.

Основные технические характеристики CTR-KV-B1253
