CTR-KV-D0107 — устьевая станция управления клапаном-отсекателем

проект CTR-KV-D0107

Устьевая станция CTR-KV-D0107 предназначена для управления с поверхности внутрискважинным клапаном-отсекателем. Управляющий сигнал формируется гидравлическим давлением, которое создаётся насосами с электроприводом. Рабочее давление гидравлической системы составляет 350 бар.

Станция рассчитана на локальное и дистанционное управление и может быть интегрирована в системы автоматизации и противоаварийного управления на базе PLC и SCADA. Для сохранения функций управления при отсутствии основного электропитания предусмотрено резервное питание от аккумулятора.

Гидравлическое управление клапаном-отсекателем с поверхности

CTR-KV-D0107 используется для открытия и закрытия клапана-отсекателя, установленного в скважине. Гидравлическая система формирует управляющее давление до 350 бар, а система пневматического управления работает при давлении 8 бар.

По требованиям конкретного объекта станция может оснащаться блоком управления с программируемым контроллером для автоматизации последовательности открытия и закрытия устьевых запорно-регулирующих устройств.

Дистанционное управление и интеграция с PLC и SCADA

Конструкция станции предусматривает как непосредственное управление на месте установки, так и работу в составе системы управления верхнего уровня. Интерфейсы управления позволяют интегрировать оборудование с PLC, SCADA и системами безопасного управления объекта.

Резервное аккумуляторное питание предусмотрено для работы цепей управления при нарушении основного электроснабжения.

Исполнение для эксплуатации при низких температурах

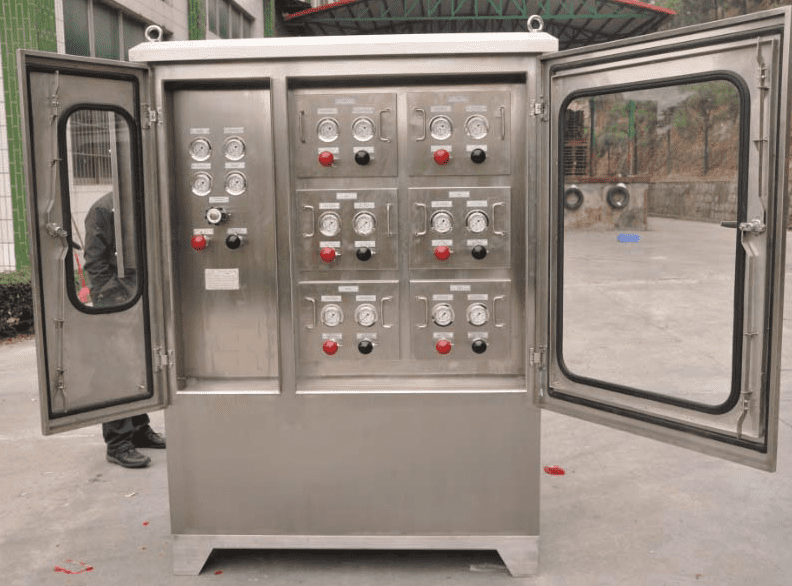

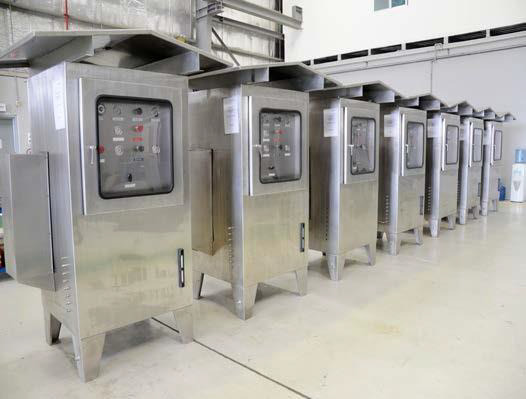

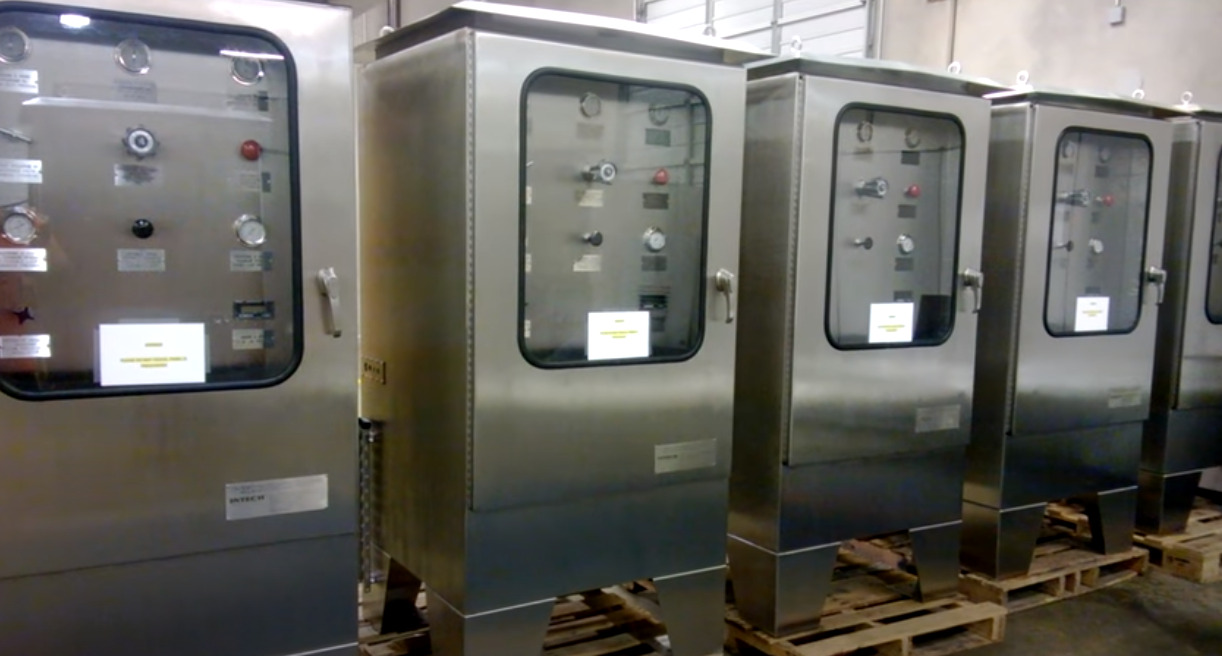

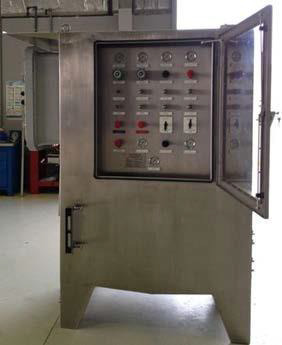

Корпус станции изготовлен из нержавеющей стали марки 316. Для эксплуатации при отрицательных температурах предусмотрен нагреватель, способный повысить температуру внутри оборудования до +25 °C при температуре окружающей среды −50 °C.

Температурный диапазон, предусмотренный для технического обслуживания, составляет от −20 до +40 °C, диапазон хранения — от −50 до +50 °C. Конструкция рассчитана на применение как на наземных объектах, так и в условиях открытого моря и пустынного климата.

Основные технические характеристики CTR-KV-D0107

Параметр	Значение
Артикул	CTR-KV-D0107
Назначение	управление внутрискважинным клапаном-отсекателем с поверхности
Рабочее давление гидравлической системы	350 бар
Давление в системе пневматического управления	8 бар
Источник гидравлического давления	гидронасосы с электроприводом
Материал корпуса	нержавеющая сталь 316
Обогрев	до +25 °C при температуре окружающей среды −50 °C
Температура при техническом обслуживании	от −20 до +40 °C
Температура хранения	от −50 до +50 °C
Рабочая температура	от −40 до +40 °C
Резервное питание	аккумулятор
Управление	локальное и дистанционное
Интеграция	PLC, SCADA, системы безопасного управления
Вариант автоматизации	блок управления с программируемым контроллером — по требованию заказчика
Условия применения	наземные объекты, открытое море, пустынный климат
