Электрогидравлический привод для трубопроводной арматуры по условиям СТО Газпром

Электрогидравлический модуль предназначен для управления магистральными шаровыми кранами трубопроводов транспортировки газа, нефти и нефтепродуктов. Решение применяется с кулисными механизмами приводов шаровых кранов условным проходом DN 300–1400 и рассчитано на эксплуатацию при температуре окружающей среды от −60 до +45 °C.

Гидравлический агрегат разработан в соответствии с требованиями СТО Газпром 2-4.1-212-2008 в части электрогидравлических приводов. Оборудование обеспечивает дистанционное управление шаровым краном, автоматическое поддержание давления в гидросистеме и выполнение не менее трёх перестановок затвора без перезарядки аккумуляторной системы.

Автономное управление магистральным шаровым краном

Электрогидравлический модуль используется для открытия и закрытия шарового крана как в штатных технологических режимах, так и при необходимости отсечения участка трубопровода. Основной источник давления — насосная группа с шестерённым насосом производительностью 7,6 л/мин и электродвигателем мощностью 3 кВт.

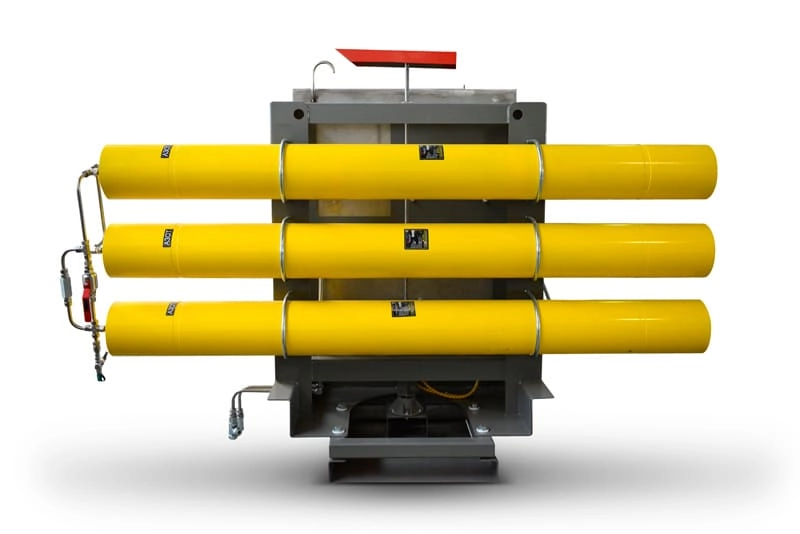

Для сохранения работоспособности при нарушении электроснабжения предусмотрена аккумуляторная система. Она комплектуется поршневыми гидроаккумуляторами объёмом 50 л и дополнительными азотными баллонами объёмом 50 л. Количество аккумуляторов и баллонов зависит от условного прохода шарового крана. Запас гидравлической энергии рассчитан не менее чем на три перестановки затвора без перезарядки.

В состав модуля также входит ручной насос, который может использоваться как резервный источник давления при отказе основной насосной группы или в других нештатных ситуациях.

Исполнение для эксплуатации при температуре до −60 °C

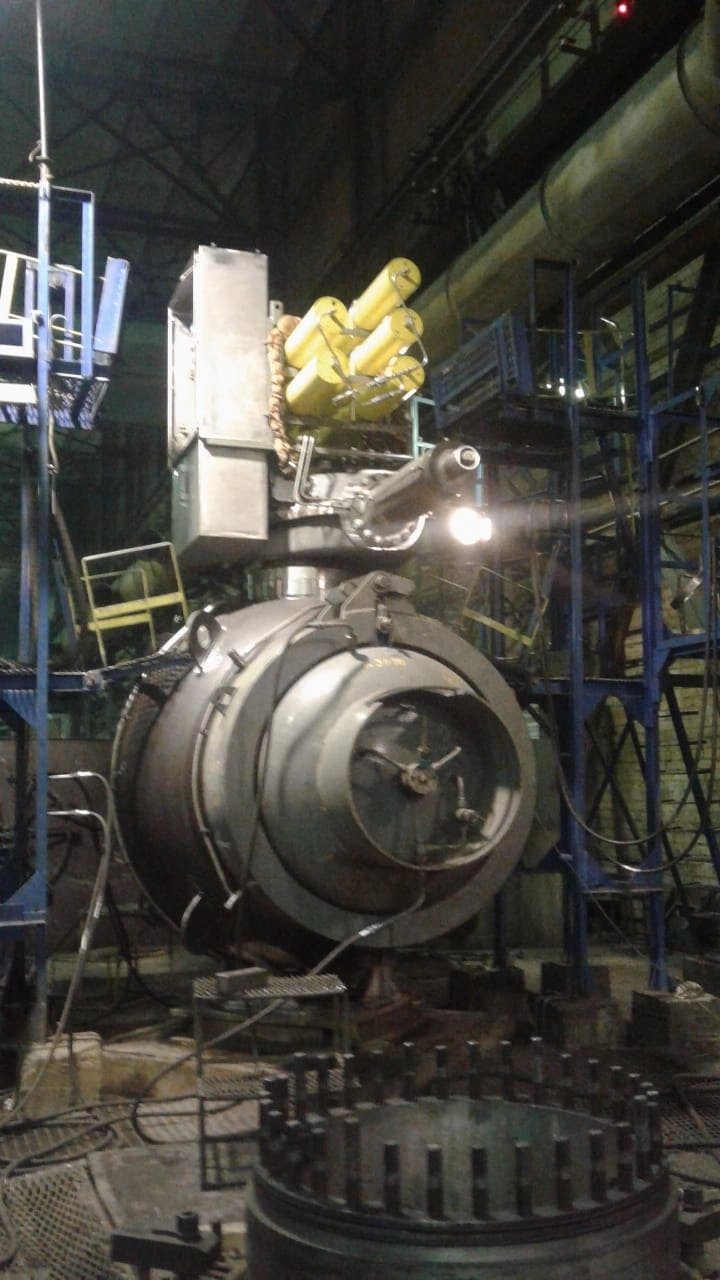

Компоненты электрогидравлического привода рассчитаны на эксплуатацию при температуре окружающей среды от −60 до +45 °C. Работоспособность оборудования при низких температурах подтверждена климатическими испытаниями привода.

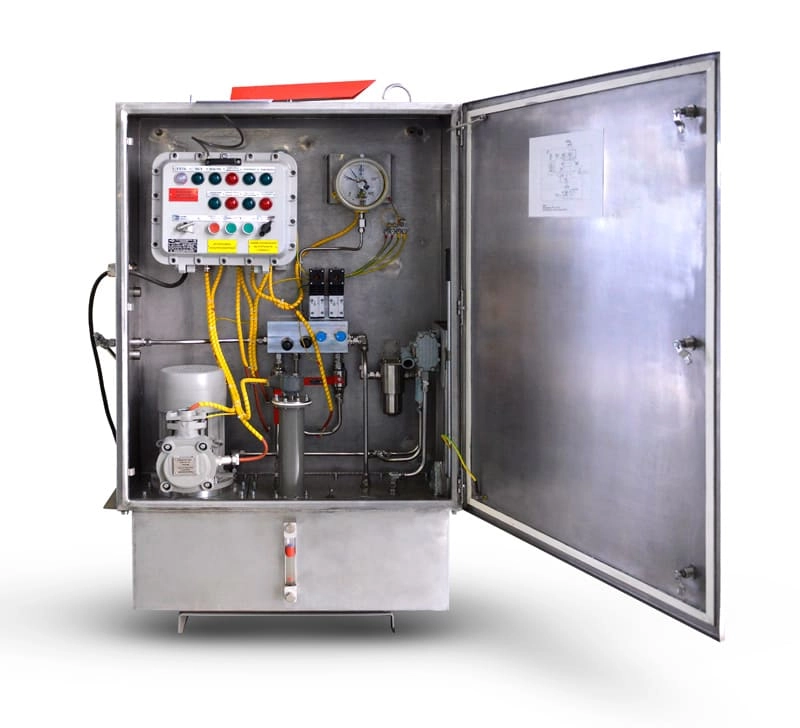

Электрооборудование размещается во взрывозащищённом шкафу. Класс взрывозащиты — 1ExdIIBT3, степень защиты оболочки — IP66. Защитный кожух выполнен из нержавеющей стали, внешние поверхности имеют трёхслойное антикоррозионное покрытие.

Дистанционное управление и самодиагностика ЭГП

Постоянное присутствие обслуживающего персонала для работы привода не требуется. Система управления обеспечивает дистанционное управление шаровым краном и автоматическое поддержание давления в заданном диапазоне.

Предусмотрены функции самодиагностики. При возникновении аварийного состояния система управления отключает гидросистему, формирует световой сигнал аварии и блокирует повторный запуск до устранения причины неисправности.

Также ООО "ПНЕВМАКС" производит гидравлический стенд для проведения промывки и полного цикла испытаний вышеуказанного электро-гидравлический привода шарового крана в автоматическом режиме.

Основные технические характеристики электрогидравлического привода

Исполнения ЭГП для шаровых кранов DN 300–1400
