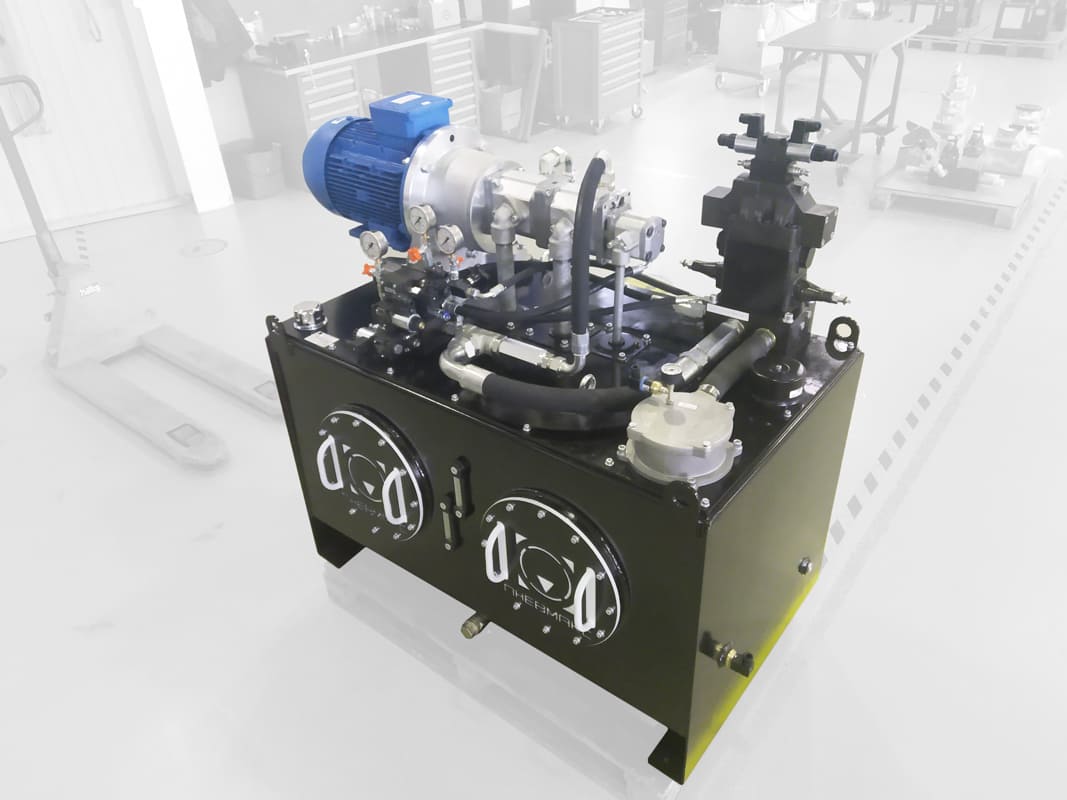

Гидростанция CTR-KV-B1047 для конвейера литья сантехизделий

Гидростанция CTR-KV-B1047 разработана для новой линии литья сантехнических изделий и предназначена для управления гидроцилиндром конвейера. Гидропривод обеспечивает перемещение исполнительного механизма с различной скоростью в зависимости от нагрузки и работает под управлением общей системы управления конвейером.

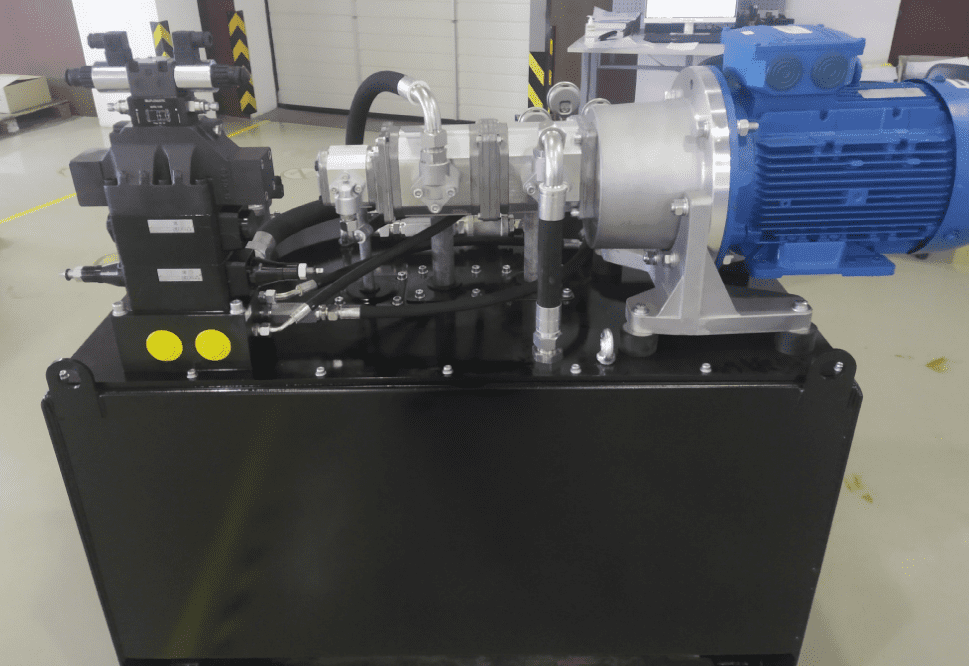

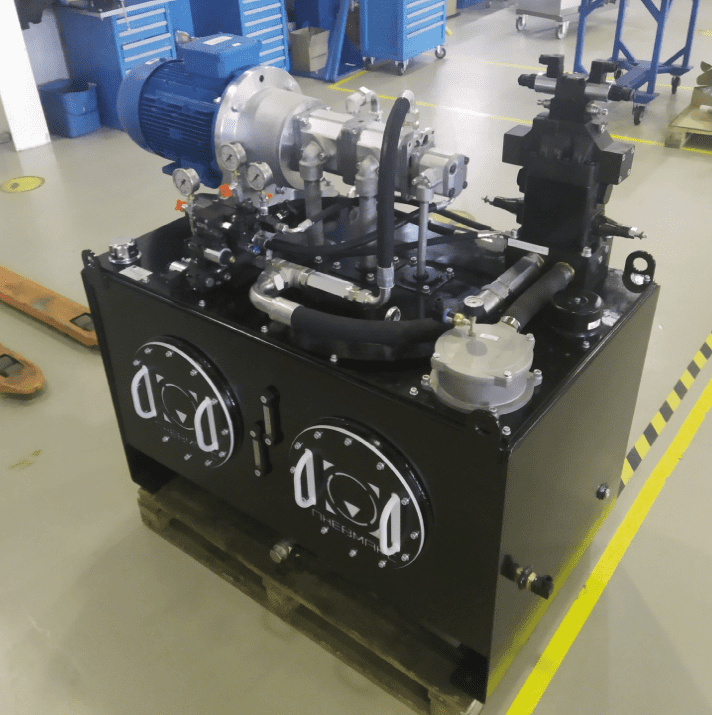

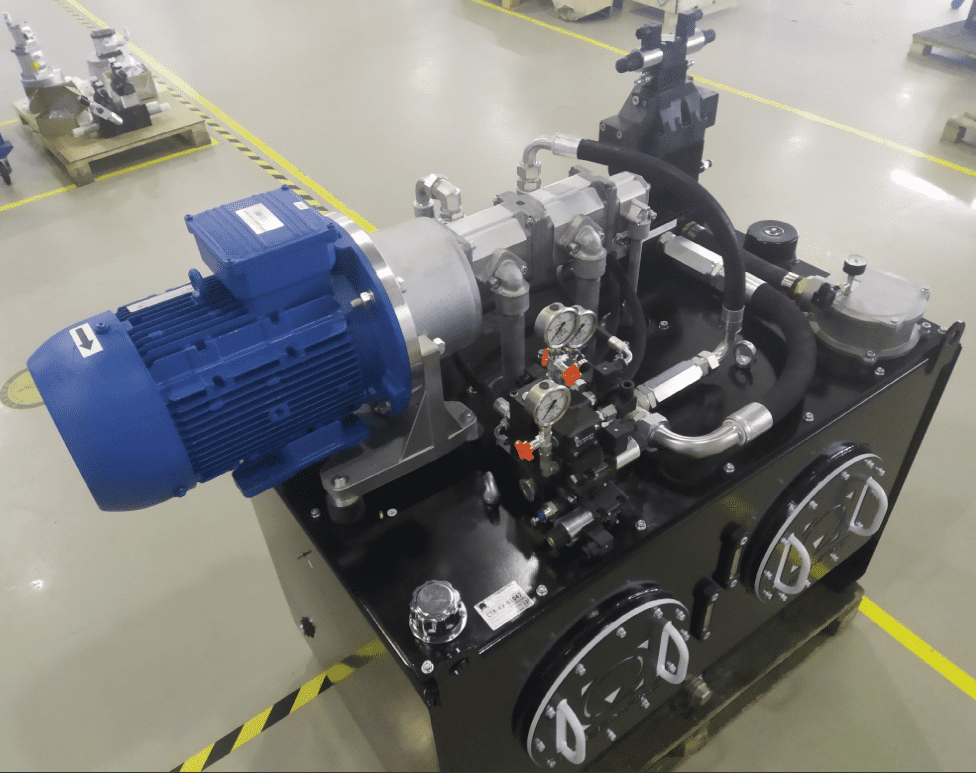

Силовая часть станции построена на мотор-насосной группе с трехсекционным нерегулируемым шестеренным насосом и электродвигателем мощностью 11 кВт. Гидробак имеет объем 390 л, а управление потоком рабочей жидкости осуществляется через гидроблок управления, установленный на крышке бака.

Ступенчатое регулирование скорости гидроцилиндра

В гидросистеме предусмотрено ступенчатое изменение подачи за счет подключения дополнительных секций насоса. При небольшой нагрузке гидроцилиндр может перемещаться с повышенной скоростью, а при работе под максимальной нагрузкой система переходит на меньшую подачу и более высокое давление.

Дополнительная настройка скорости движения гидроцилиндра выполняется дроссельными регуляторами. Для фиксации исполнительного механизма и предотвращения самопроизвольного перемещения гидроцилиндра установлен двухсторонний гидрозамок.

Фильтрация и контроль гидросистемы

Станция рассчитана на эксплуатацию в течение одной восьмичасовой смены. Отдельный контур кондиционирования рабочей жидкости не предусмотрен, очистка масла выполняется сливным фильтром тонкостью 25 мкм.

Состояние гидросистемы контролируется по давлению, максимальной температуре, уровню рабочей жидкости и загрязнению фильтрующего элемента. Для уровня предусмотрены сигналы опасного и аварийного состояния, которые могут использоваться системой управления конвейером для диагностики и защитных функций.

Технические характеристики CTR-KV-B1047
