Станция промывки судовых гидравлических систем CTR-KV-B0532

Подготовка судовых гидросистем к эксплуатации

После изготовления, монтажа или ремонта судовых гидравлических систем внутри трубопроводов, арматуры и гидравлических компонентов могут оставаться механические загрязнения: металлическая стружка, частицы обработки, окалина и другие твердые включения.

Попадание таких загрязнений в рабочий контур приводит к ускоренному износу насосов, гидрораспределителей и исполнительных механизмов.

Для подготовки гидравлических систем к вводу в эксплуатацию применяется промывка трубопроводов турбулентным потоком рабочей жидкости. Такая технология позволяет удалить загрязнения из внутренних полостей гидравлического контура и обеспечить требуемый класс чистоты масла перед началом работы оборудования.

Станция CTR-KV-B0532 разработана для промывки судовых гидравлических систем и обеспечивает циркуляцию рабочей жидкости с параметрами, необходимыми для эффективной очистки трубопроводов и гидравлических контуров.

Технология промывки гидравлических трубопроводов турбулентным потоком

Эффективность промывки зависит от скорости движения рабочей жидкости внутри трубопроводов. Для удаления загрязнений необходимо создать турбулентный поток, который обеспечивает отрыв частиц от внутренних поверхностей труб и их транспортировку к системе фильтрации.

Станция CTR-KV-B0532 обеспечивает скорость потока более 8 м/с, что позволяет выполнять промывку гидросистем в турбулентном режиме.

Для работы с трубопроводами различного диаметра и протяженности станция оснащена частотно-регулируемым приводом. Регулирование производительности позволяет задавать необходимые параметры потока в зависимости от характеристик промываемой гидросистемы.

Фильтрация рабочей жидкости и контроль класса чистоты масла

Одной из ключевых задач станции является удаление загрязнений и достижение заданного класса чистоты рабочей жидкости.

Система фильтрации построена на базе фильтра высокой грязеемкости с тонкостью фильтрации 5 мкм, установленного в сливной линии перед гидробаком.

В процессе промывки обеспечивается контроль состояния рабочей жидкости. Станция позволяет достигать класса чистоты масла ISO 4406 код 17/14.

Для оценки загрязнения гидравлических жидкостей применяются стандарты:

• ISO 4406;
• ГОСТ 17216;
• NAS 1638;
• SAE AS4059.

Контроль уровня загрязнения позволяет определить эффективность промывки и подтвердить готовность гидравлической системы к эксплуатации.

Подробнее о принципах классификации загрязнений и расшифровке кодов чистоты масла можно ознакомиться в статье «Что означает класс чистоты масла ISO 4406»

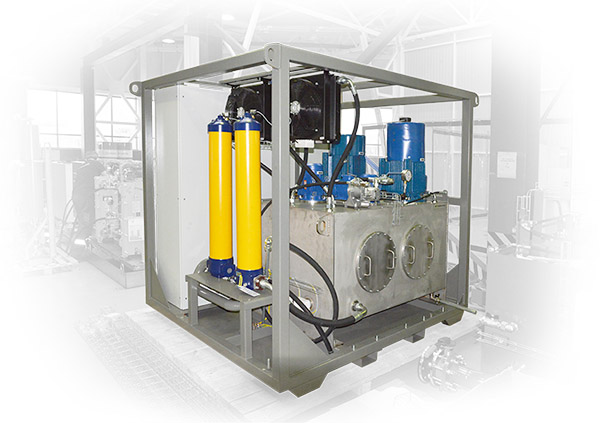

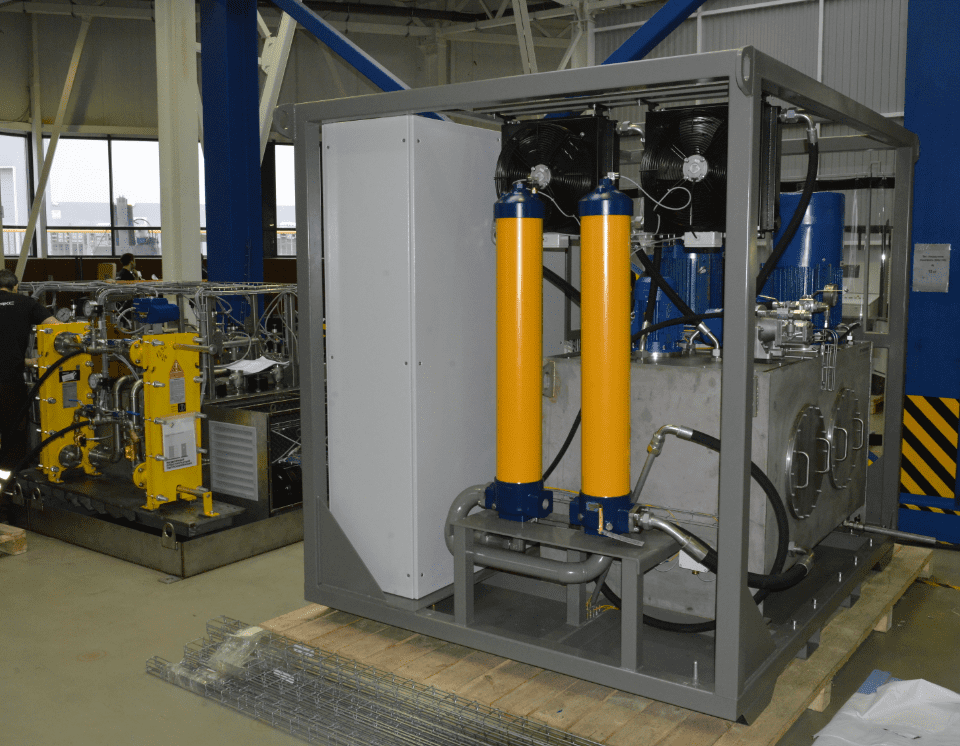

Конструкция станции промывки CTR-KV-B0532

Гидравлический бак объемом 1000 литров изготовлен из нержавеющей стали и установлен внутри силового каркаса.

Конструкция станции включает:

• пробоотборник масла для контроля состояния рабочей жидкости;
• отдельный контур охлаждения с воздушно-масляным теплообменником;
• собственную мотор-насосную группу охлаждения;
• контур предварительного нагрева масла.

Необходимость охлаждения связана с особенностями процесса промывки: при создании турбулентного потока значительная часть энергии преобразуется в тепло и передается рабочей жидкости.

Для эксплуатации при отрицательных температурах предусмотрен контур нагрева масла на базе трех электрических нагревателей.

Управление параметрами процесса промывки

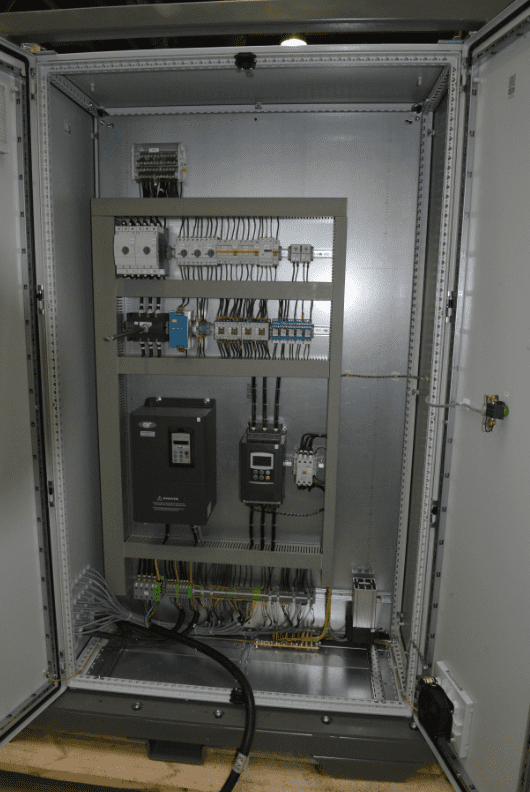

Управление станцией осуществляется с помощью контроллера и шкафа управления с LCD-дисплеем.

Оператор может контролировать:

• температуру масла;
• уровень рабочей жидкости;
• давление в напорной магистрали;
• загрязненность фильтров;
• обороты электродвигателя;
• состояние оборудования.

Особенностью системы управления является автоматический пересчет оборотов электродвигателя в расход рабочей жидкости и скорость потока в трубопроводе с учетом его внутреннего диаметра.

Это позволяет контролировать достижение параметров турбулентной промывки без дополнительных расчетов.

Для защиты оборудования предусмотрены:

• датчик уровня рабочей жидкости;
• датчик давления;
• датчик температуры;
• дифференциальное реле давления фильтра;
• датчик оборотов.

Технические характеристики станции промывки CTR-KV-B0532

• расход — 62–370 л/мин;
• объем бака — 1000 л;
• обеспечиваемый класс чистоты масла — ISO 4406 код 17/14;
• скорость потока — более 8 м/с;
• габариты (Ш×Г×В) — 1800×1200×1800 мм;
• масса — около 1550 кг;
• рабочая жидкость — Shell Tellus T32;
• тонкость фильтрации — 5 мкм;
• контур охлаждения с воздушно-масляным теплообменником;
• контур предварительного нагрева масла;
• частотно-регулируемый привод;
• LCD-дисплей оператора;
• степень защиты оборудования — IP54.

Область применения станции промывки гидросистем

Станция CTR-KV-B0532 применяется для:

• промывки судовых гидравлических систем;
• очистки гидравлических трубопроводов;
• подготовки гидросистем к вводу в эксплуатацию;
• обслуживания и ремонта судового оборудования;
• контроля чистоты рабочей жидкости.

Инженерные особенности проекта

Особенностью проекта является ориентация станции не на управление исполнительными механизмами, а на обеспечение требуемого качества рабочей среды гидравлической системы.

CTR-KV-B0532 объединяет функции промывочного оборудования, системы фильтрации и контроля параметров процесса. Регулирование расхода, поддержание температурного режима и контроль класса чистоты масла позволяют выполнять подготовку гидросистемы к эксплуатации с учетом требований промышленной гидравлики.
