Гидростанция CTR-KV-B0633-2 управления разматывателем рулона ТЭСА

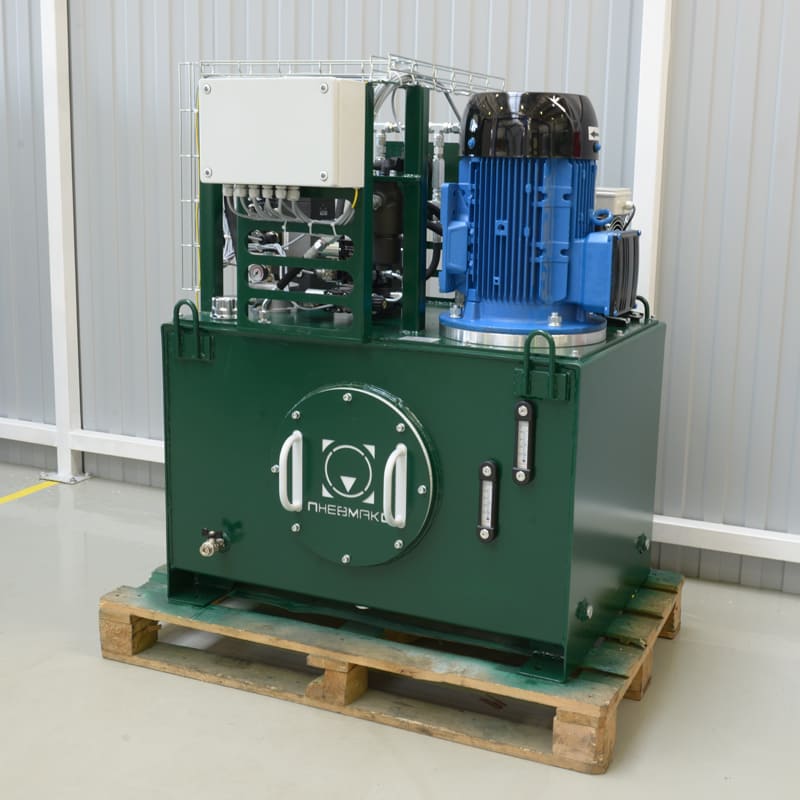

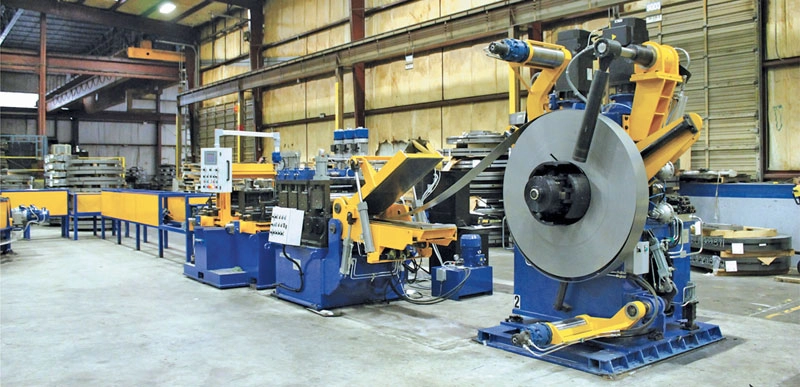

Гидростанция CTR-KV-B0633-2 управляет разматывателем рулона трубосварочного электроагрегата. Разматыватель установлен в начале линии и использует гидравлический привод для разжатия сегментов, удерживающих рулон в рабочем положении.

Станция оснащена баком объемом 250 л, насосом производительностью 31,2 л/мин и электродвигателем мощностью 7,5 кВт. Рабочее давление составляет 110 бар. Внутренняя гидравлическая и электрическая коммутация выполнена на станции, а для внешних подключений предусмотрен клеммный шкаф.

Управление разматывателем и натяжением штрипса

В гидросистеме предусмотрено регулирование скорости движения и усилия гидроцилиндров в прямом и обратном направлениях. Натяжение штрипса задается в диапазоне от 50 до 200 Н аналоговым сигналом 0-10 В, поступающим с контроллера на блок управления пропорциональным клапаном.

Для контроля работы системы предусмотрены манометры или точки подключения манометров на отдельных контурах, индикация уровня масла и загрязнения фильтра, а также устройство поддержания температуры рабочей жидкости. Катушки дискретных гидрораспределителей работают от напряжения 24 В.

Контроль аварийных состояний гидростанции

Система отслеживает низкий уровень масла в баке, повышение температуры рабочей жидкости и падение давления до критических значений. При возникновении аварийного состояния предусмотрена автоматическая остановка разматывателя и остановка стана.

Станция поставляется в сборе с аппаратурой, закрепленной на баке, и подготовлена к подключению на объекте. Для перемещения оборудования предусмотрены грузозахватные элементы.

Технические характеристики CTR-KV-B0633-2
